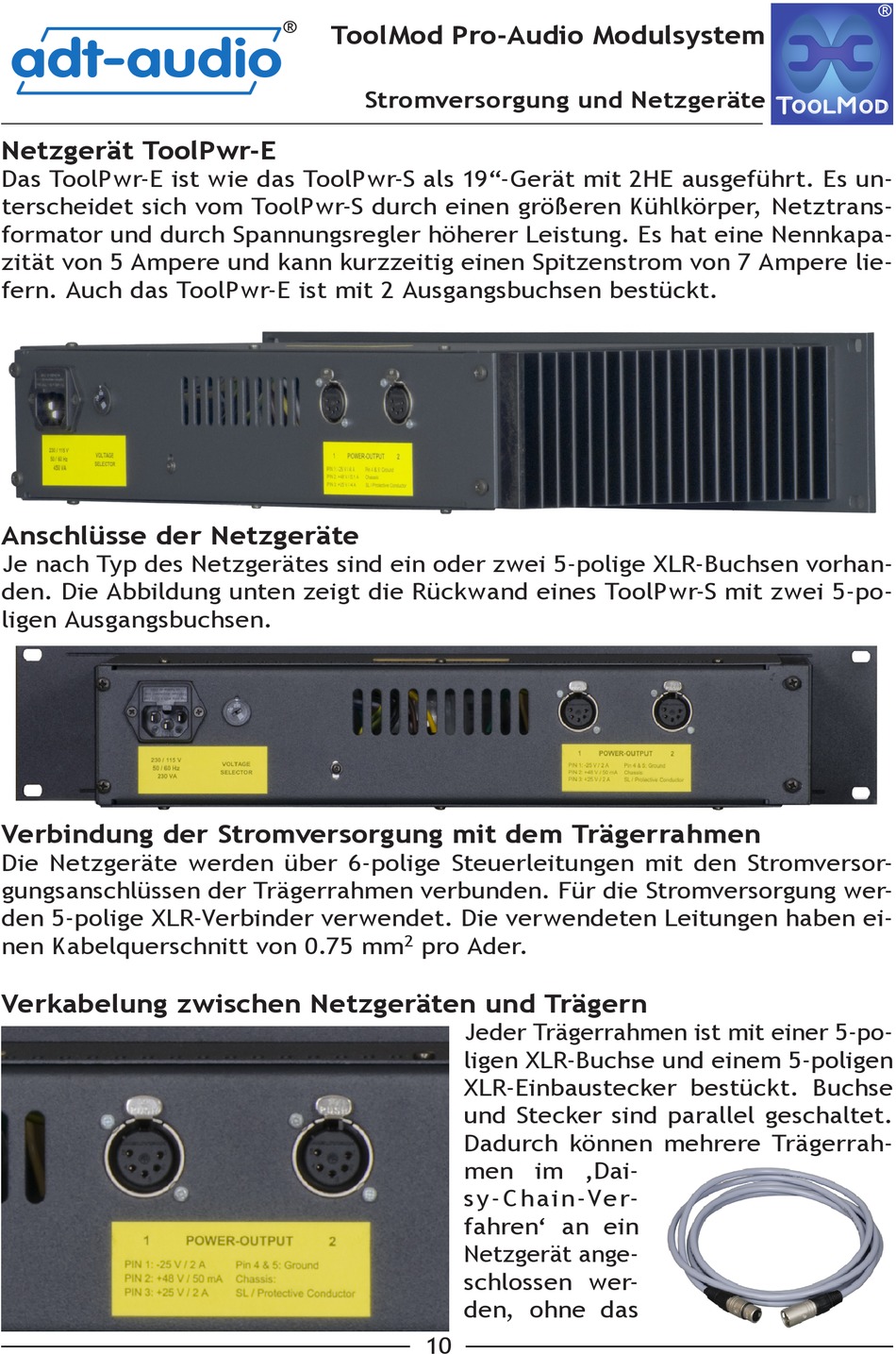

Netzgerät ToolPwr-E
Das ToolPwr-E ist wie das ToolPwr-S als 19"-Gerät mit 2HE ausgeführt. Es un-
terscheidet sich vom ToolPwr-S durch einen größeren Kühlkörper, Netztrans-
formator und durch Spannungsregler höherer Leistung. Es hat eine Nennkapa-
zität von 5 Ampere und kann kurzzeitig einen Spitzenstrom von 7 Ampere lie-
fern. Auch das ToolPwr-E ist mit 2 Ausgangsbuchsen bestückt.
Anschlüsse der Netzgeräte
Je nach Typ des Netzgerätes sind ein oder zwei 5-polige XLR-Buchsen vorhan-
den. Die Abbildung unten zeigt die Rückwand eines ToolPwr-S mit zwei 5-po-
ligen Ausgangsbuchsen.
Verbindung der Stromversorgung mit dem Trägerrahmen
Die Netzgeräte werden über 6-polige Steuerleitungen mit den Stromversor-
gungsanschlüssen der Trägerrahmen verbunden. Für die Stromversorgung wer-
den 5-polige XLR-Verbinder verwendet. Die verwendeten Leitungen haben ei-
nen Kabelquerschnitt von 0.75 mm
Verkabelung zwischen Netzgeräten und Trägern
®
ToolMod Pro-Audio Modulsystem
Stromversorgung und Netzgeräte
2
pro Ader.
10
Jeder Trägerrahmen ist mit einer 5-po-
ligen XLR-Buchse und einem 5-poligen
XLR-Einbaustecker bestückt. Buchse
und Stecker sind parallel geschaltet.
Dadurch können mehrere Trägerrah-
men im ‚Dai-
s y- Chain-Ver-
fahren' an ein
Netzgerät ange-
schlossen wer-
den, ohne das
®

