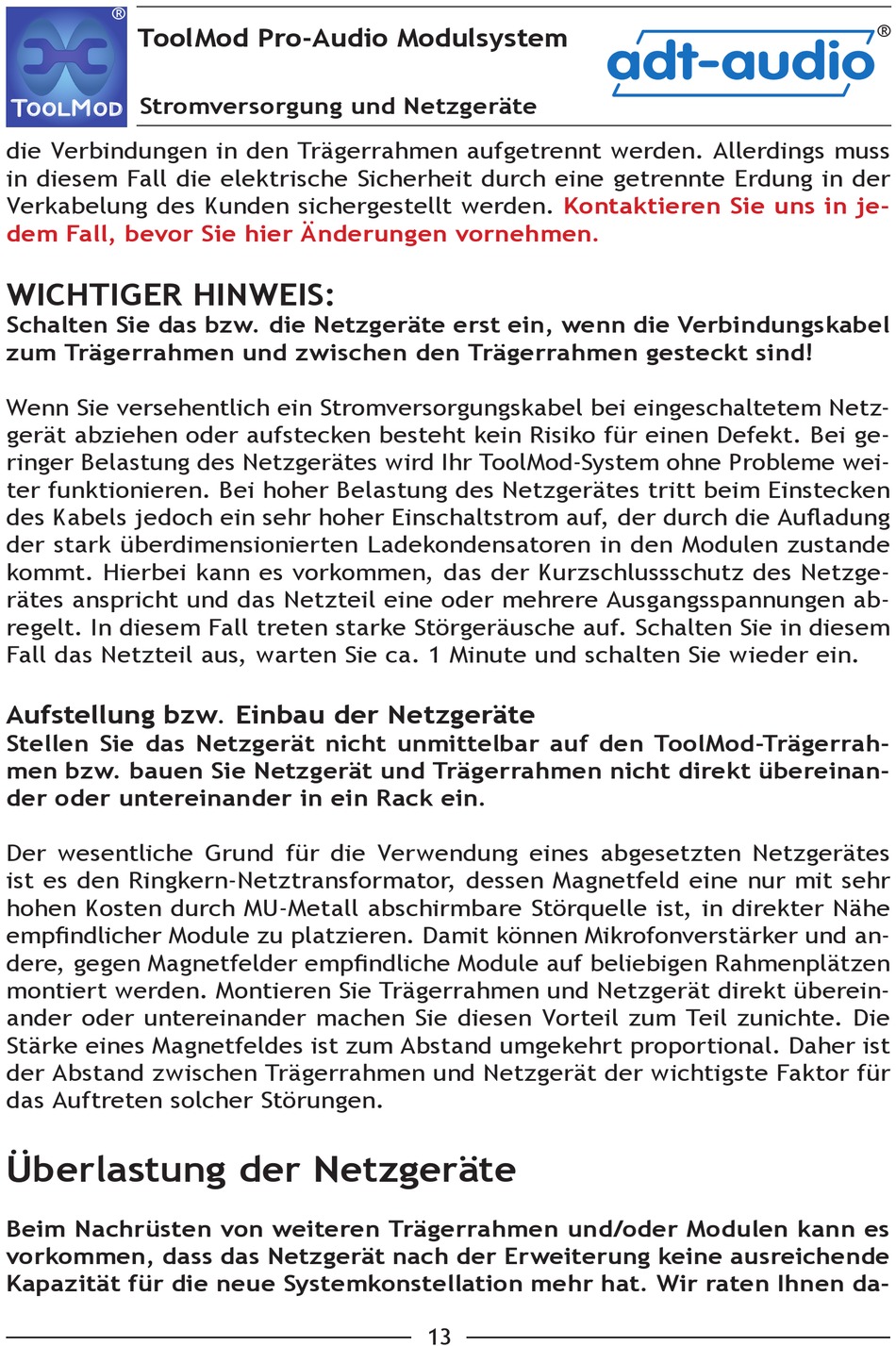

ToolMod Pro-Audio Modulsystem
adt-audio
Stromversorgung und Netzgeräte

die Verbindungen in den Trägerrahmen aufgetrennt werden. Allerdings muss
in diesem Fall die elektrische Sicherheit durch eine getrennte Erdung in der
Kontaktieren Sie uns in je-
Verkabelung des Kunden sichergestellt werden.
dem Fall, bevor Sie hier Änderungen vornehmen.
WICHTIGER HINWEIS:
Schalten Sie das bzw. die Netzgeräte erst ein, wenn die Verbindungskabel
zum Trägerrahmen und zwischen den Trägerrahmen gesteckt sind!
Wenn Sie versehentlich ein Stromversorgungskabel bei eingeschaltetem Netz-
gerät abziehen oder aufstecken besteht kein Risiko für einen Defekt. Bei ge-
ringer Belastung des Netzgerätes wird Ihr ToolMod-System ohne Probleme wei-
ter funktionieren. Bei hoher Belastung des Netzgerätes tritt beim Einstecken
des Kabels jedoch ein sehr hoher Einschaltstrom auf, der durch die Aufladung
der stark überdimensionierten Ladekondensatoren in den Modulen zustande
kommt. Hierbei kann es vorkommen, das der Kurzschlussschutz des Netzge-
rätes anspricht und das Netzteil eine oder mehrere Ausgangsspannungen ab-
regelt. In diesem Fall treten starke Störgeräusche auf. Schalten Sie in diesem
Fall das Netzteil aus, warten Sie ca. 1 Minute und schalten Sie wieder ein.
Aufstellung bzw. Einbau der Netzgeräte
Stellen Sie das Netzgerät nicht unmittelbar auf den ToolMod-Trägerrah-
men bzw. bauen Sie Netzgerät und Trägerrahmen nicht direkt übereinan-
der oder untereinander in ein Rack ein.
Der wesentliche Grund für die Verwendung eines abgesetzten Netzgerätes
ist es den Ringkern-Netztransformator, dessen Magnetfeld eine nur mit sehr
hohen Kosten durch MU-Metall abschirmbare Störquelle ist, in direkter Nähe
empfindlicher Module zu platzieren. Damit können Mikrofonverstärker und an-
dere, gegen Magnetfelder empfindliche Module auf beliebigen Rahmenplätzen
montiert werden. Montieren Sie Trägerrahmen und Netzgerät direkt überein-
ander oder untereinander machen Sie diesen Vorteil zum Teil zunichte. Die
Stärke eines Magnetfeldes ist zum Abstand umgekehrt proportional. Daher ist
der Abstand zwischen Trägerrahmen und Netzgerät der wichtigste Faktor für
das Auftreten solcher Störungen.
Überlastung der Netzgeräte
Beim Nachrüsten von weiteren Trägerrahmen und/oder Modulen kann es
vorkommen, dass das Netzgerät nach der Erweiterung keine ausreichende
Kapazität für die neue Systemkonstellation mehr hat. Wir raten Ihnen da-
13
