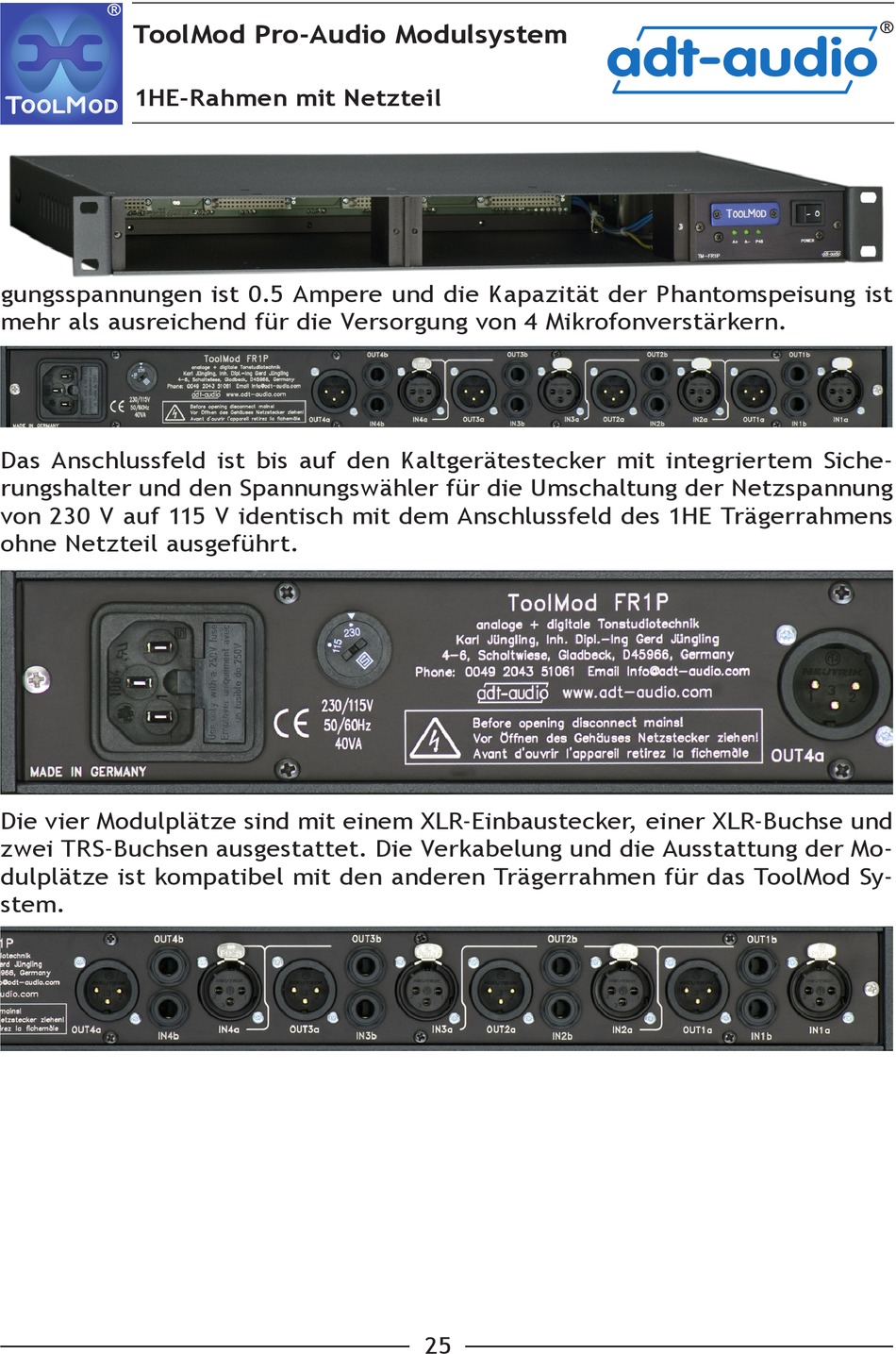

adt-audio ToolMod Benutzerhandbuch Seite 25

®
®
ToolMod Pro-Audio Modulsystem
adt-audio
1HE-Rahmen mit Netzteil

gungsspannungen ist 0.5 Ampere und die Kapazität der Phantomspeisung ist
mehr als ausreichend für die Versorgung von 4 Mikrofonverstärkern.
Das Anschlussfeld ist bis auf den Kaltgerätestecker mit integriertem Siche-
rungshalter und den Spannungswähler für die Umschaltung der Netzspannung
von 230 V auf 115 V identisch mit dem Anschlussfeld des 1HE Trägerrahmens
ohne Netzteil ausgeführt.
Die vier Modulplätze sind mit einem XLR-Einbaustecker, einer XLR-Buchse und
zwei TRS-Buchsen ausgestattet. Die Verkabelung und die Ausstattung der Mo-
dulplätze ist kompatibel mit den anderen Trägerrahmen für das ToolMod Sy-
stem.
25
