ToolMod Pro-Audio Modulsystem
Ein- und Ausbau der Module


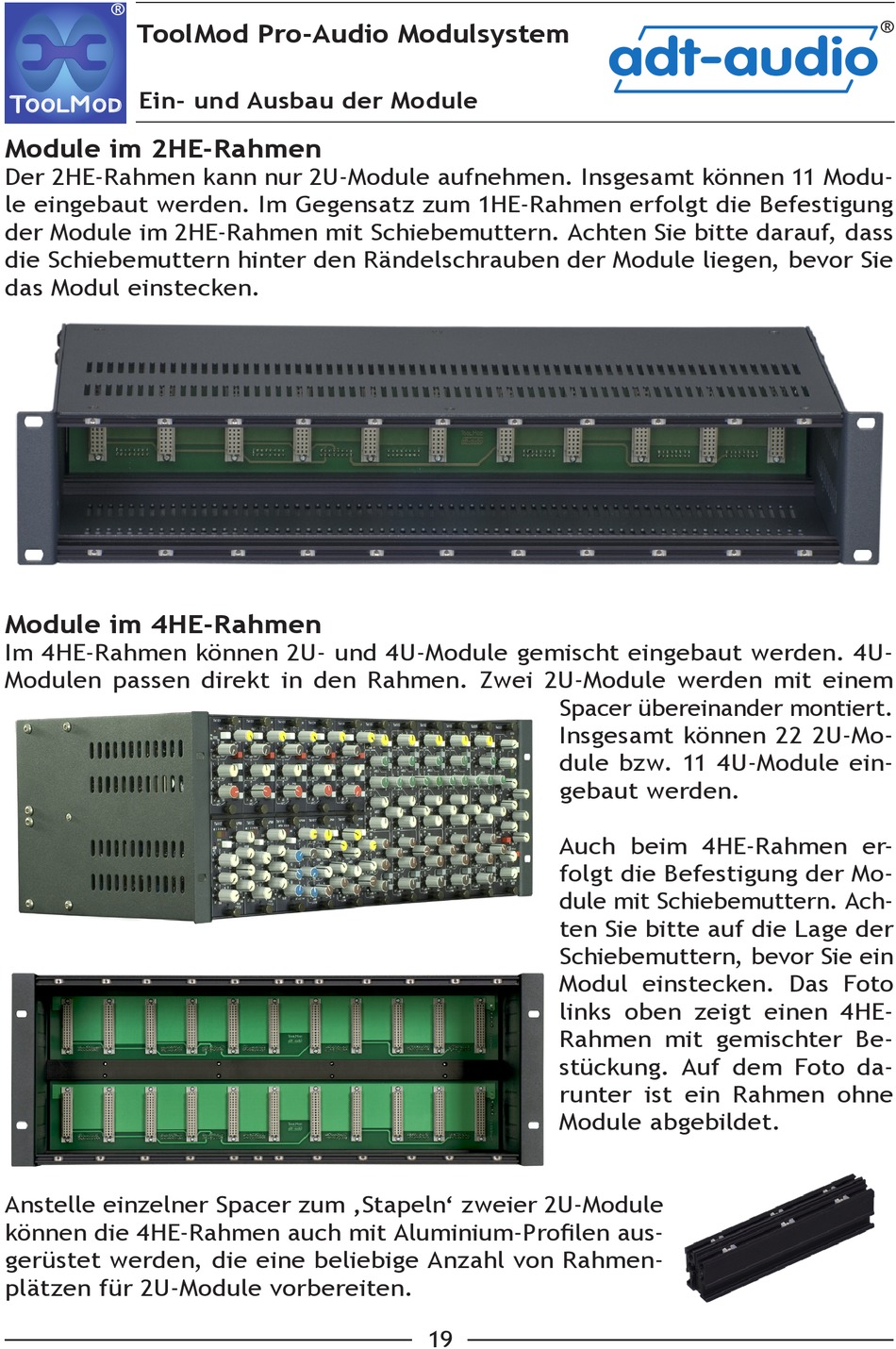

Module im 2HE-Rahmen

Der 2HE-Rahmen kann nur 2U-Module aufnehmen. Insgesamt können 11 Modu-
le eingebaut werden. Im Gegensatz zum 1HE-Rahmen erfolgt die Befestigung
der Module im 2HE-Rahmen mit Schiebemuttern. Achten Sie bitte darauf, dass
die Schiebemuttern hinter den Rändelschrauben der Module liegen, bevor Sie
das Modul einstecken.

Module im 4HE-Rahmen

Im 4HE-Rahmen können 2U- und 4U-Module gemischt eingebaut werden. 4U-
Modulen passen direkt in den Rahmen. Zwei 2U-Module werden mit einem
Anstelle einzelner Spacer zum ‚Stapeln' zweier 2U-Module
können die 4HE-Rahmen auch mit Aluminium-Profilen aus-
gerüstet werden, die eine beliebige Anzahl von Rahmen-
plätzen für 2U-Module vorbereiten.
Spacer übereinander montiert.
Insgesamt können 22 2U-Mo-
dule bzw. 11 4U-Module ein-
gebaut werden.
Auch beim 4HE-Rahmen er-
folgt die Befestigung der Mo-
dule mit Schiebemuttern. Ach-
ten Sie bitte auf die Lage der
Schiebemuttern, bevor Sie ein
Modul einstecken. Das Foto
links oben zeigt einen 4HE-
Rahmen mit gemischter Be-
stückung. Auf dem Foto da-
runter ist ein Rahmen ohne
Module abgebildet.
