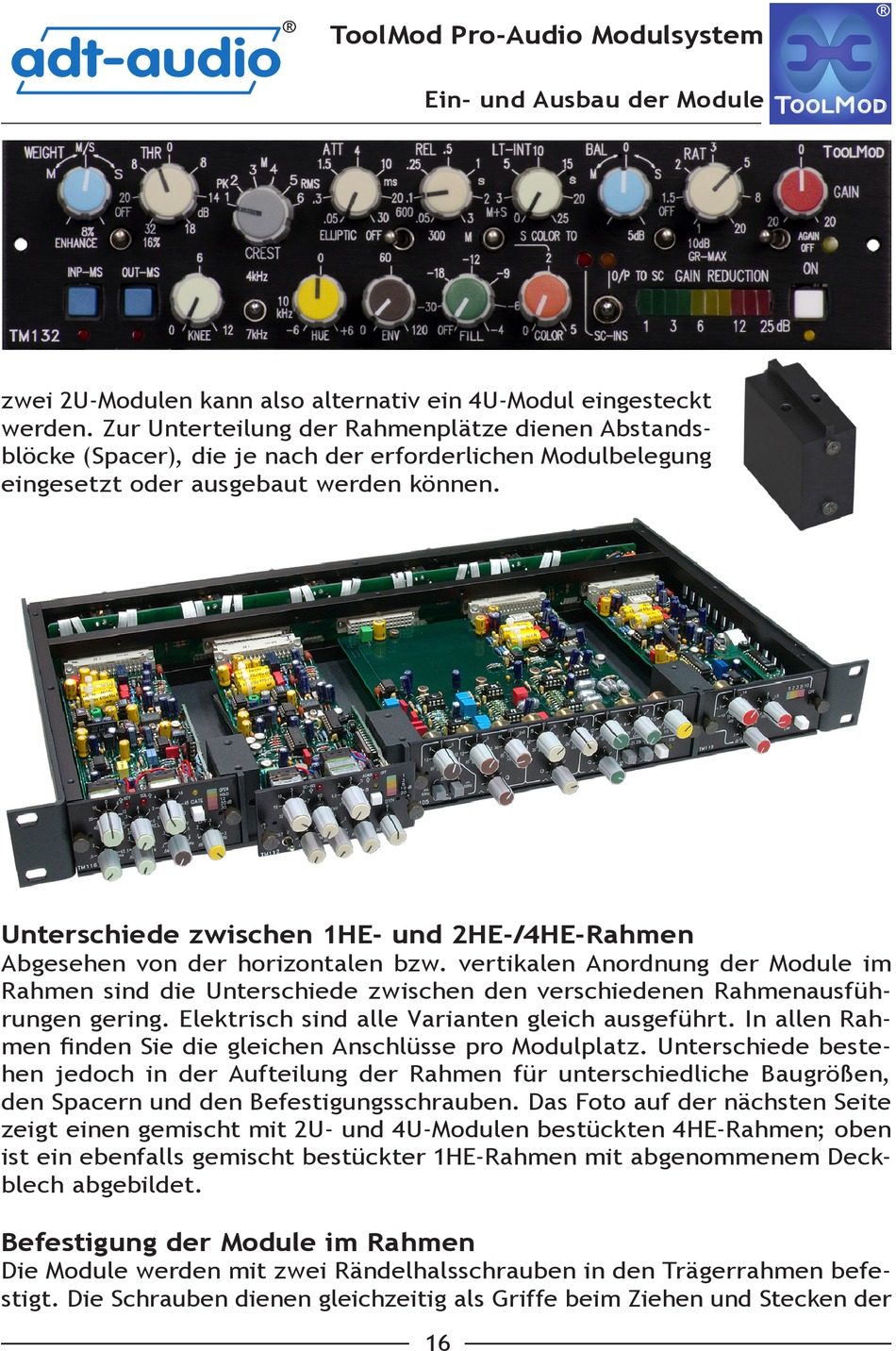

Ein- und Ausbau der Module

zwei 2U-Modulen kann also alternativ ein 4U-Modul eingesteckt
werden. Zur Unterteilung der Rahmenplätze dienen Abstands-
blöcke (Spacer), die je nach der erforderlichen Modulbelegung
eingesetzt oder ausgebaut werden können.

Unterschiede zwischen 1HE- und 2HE-/4HE-Rahmen

Abgesehen von der horizontalen bzw. vertikalen Anordnung der Module im
Rahmen sind die Unterschiede zwischen den verschiedenen Rahmenausfüh-
rungen gering. Elektrisch sind alle Varianten gleich ausgeführt. In allen Rah-
men finden Sie die gleichen Anschlüsse pro Modulplatz. Unterschiede beste-
hen jedoch in der Aufteilung der Rahmen für unterschiedliche Baugrößen,
den Spacern und den Befestigungsschrauben. Das Foto auf der nächsten Seite
zeigt einen gemischt mit 2U- und 4U-Modulen bestückten 4HE-Rahmen; oben
ist ein ebenfalls gemischt bestückter 1HE-Rahmen mit abgenommenem Deck-
blech abgebildet.
Befestigung der Module im Rahmen
Die Module werden mit zwei Rändelhalsschrauben in den Trägerrahmen befe-
stigt. Die Schrauben dienen gleichzeitig als Griffe beim Ziehen und Stecken der
16
