CARACTÉRISTIQUES TECHNIQUES
(Carte d'entrée : en option)
Précautions à prendre pour la mise en place d'une
carte d'entrée avec commutateurs DIP
Certaines cartes d'entrées comportent deux systèmes de commutateurs DIP: le système S101 situé sur la partie supérieure
du connecteur, et le système S102 sur la partie inférieure. La surface de ces commutateurs est revêtue en usine d'un film
protecteur. En cas de problème, par exemple en cas d'impossibilité d'effectuer un réglage à l'aide des commutateurs DIP,
vérifier les points suivants:

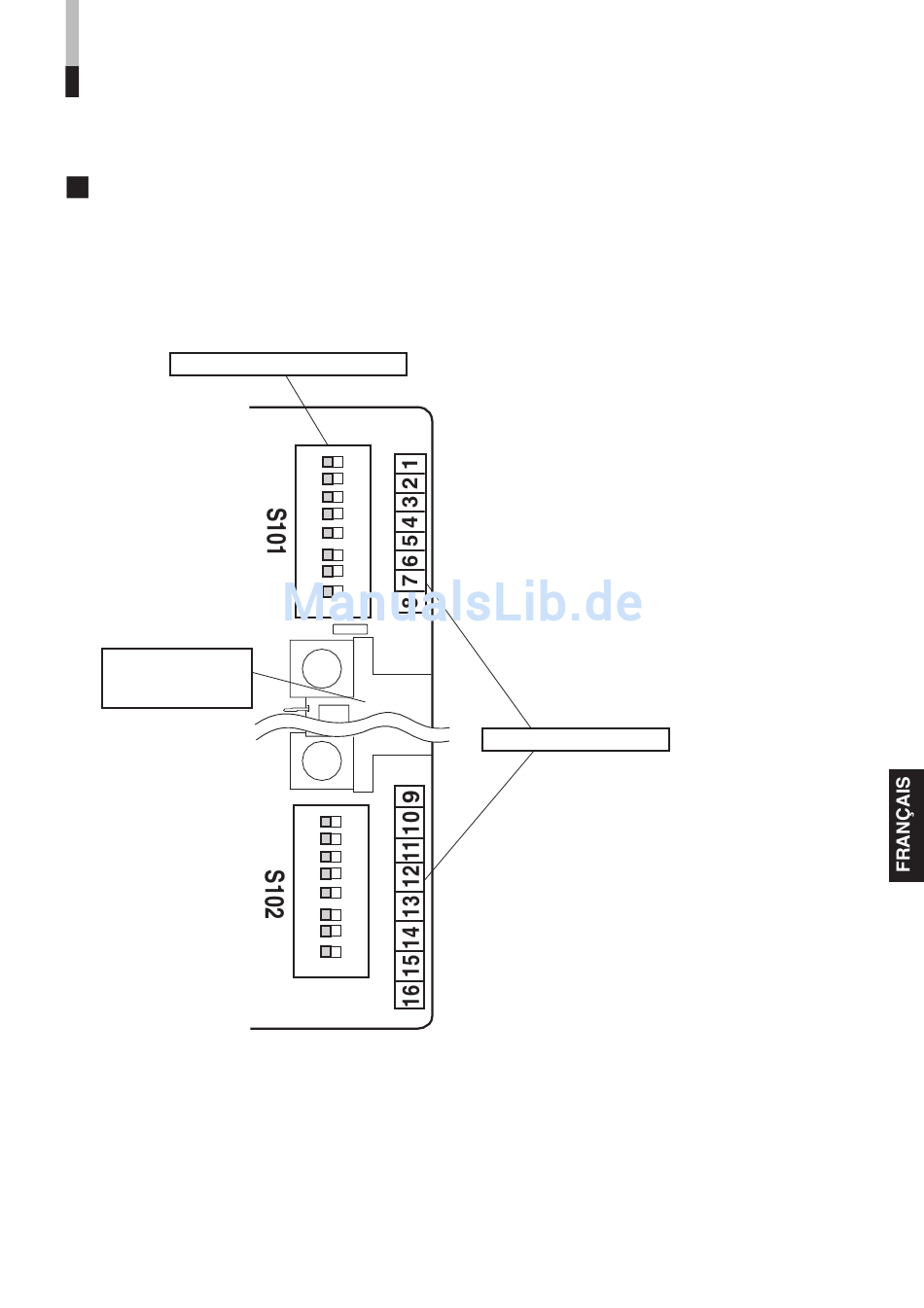

Système de commutateurs DIP S101
Prise du connecteur
(côté pour insertion
dans la fente)
1
O
2
N
3
4
5
6
7
8
1
O
2
N
3
4
5
6
7
8
Les chiffres 1 à 16 figurant sur la carte du PC à la droite des
différents commutateurs DIP indiquent les commutateurs
correspondants.
Contrôler que les commutateurs 1 et 16 sont configurés sur
OFF.
• Les chiffres 1 à 8 du système de commutateurs DIP S101
représentent les commutateurs 1 à 8, tandis que les chiffres 1 à 8
du système S102 représentent les commutateurs DIP 9 à 16.
• Un commutateur est ON lorsqu'il est basculé sur la droite (vers
l'indication ON) et OFF lorsqu'il est basculé vers la gauche.
L'illustration de gauche présente la configuration d'usine par défaut,
dans laquelle tous les commutateurs de sélection sont en position
OFF.
Numéros des commutateurs
