BEDIENELEMENTE UND
BESONDERE MERKMALE
(OPTIONALE EINGANGSKARTE)

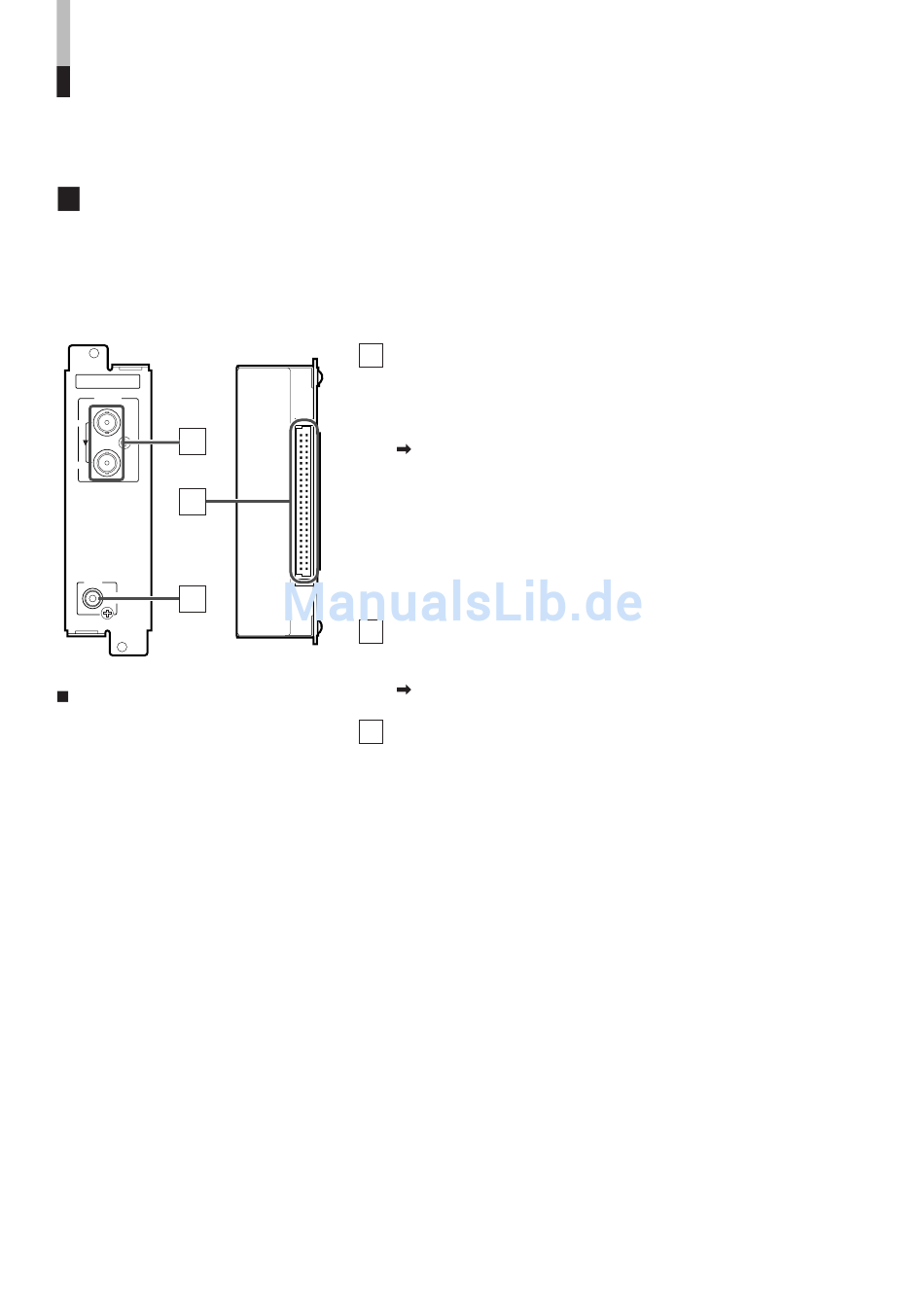

HD SDI-EINGANGSKARTE (IF-C21HSDG/IF-C51HSDG)
Unterstützt EMBEDDED AUDIO und AUDIO INPUT-Signale (die HD AD
SDI-Eingangskarte IF-C51HSDG verfügt über eine AUDIO LEVEL
METER-Funktion)
E.AUDIO
HD SDI 1
IN
1
OUT
3
AUDIO
2
MONITOR
OUT
Unterstützte Signalformate:
720/60p, 720/50p, 1080/60i, 1035/60i,
1080/24psF, EMBEDDED AUDIO
10
Eingang/Ausgang für das HD SDI-Signal (HD SDI1)
1
Eingang (IN) und Ausgang (OUT) für das HD SDI-Signal (serielles HD-
Komponenten-Digitalsignal).
Diese Karte unterstützt zudem EMBEDDED AUDIO-Signale mit einer
Samplingfrequenz von 48 kHz und einem Kanalumfang von 1-8.
Der EMBEDDED AUDIO-Kanal wird von diesem Monitor aus gesteuert.
Nähere Angaben hierzu siehe unter "Kanalwahltaste (EMBEDDED AUDIO)" auf
der Seite 4.
Wahl von Eingang HD SD1: Die Tasten INPUT SELECT A (SLOT1)/C (SLOT2)/
Ausgang (OUT):
HINWEIS:
• Bei ausgeschaltetem oder auf Bereitschaft geschaltetem Monitor wird kein Signal
am OUT-Ausgang abgegeben.
2 Audio-Ausgang
Ausgang (OUT) für EMBEDDED AUDIO-Signale, die zu analogen Signalen
dekodiert werden.
Dieser Ausgang gibt denselben Eingang und denselben Kanal wie der über die
Lautsprecher überwachte Audiokanal ab.
3 Mehrfachsteckverbinder
Mit dem Mehrfachsteckverbinder am Steckplatz des Multi-System-Monitors
verbinden.
HINWEIS:
• Die DIP-Schalter neben dem Mehrfachsteckverbinder nicht berühren.
● Nähere Angaben zur Funktion AUTO INPUT finden Sie unter "AUTO
INPUT" auf der Seite 19.
● Nähere Angaben zur Funktion EMBEDDED AUDIO LEVEL METER
finden Sie unter "STATUS DISPLAY" auf der Seite 21. (Nur IF-C51HSDG).
(Forts.)
E (SLOT3) drücken.
Das neu getaktete Eingangssignal wird am HD SDI 1
OUT-Ausgang abgegeben.
