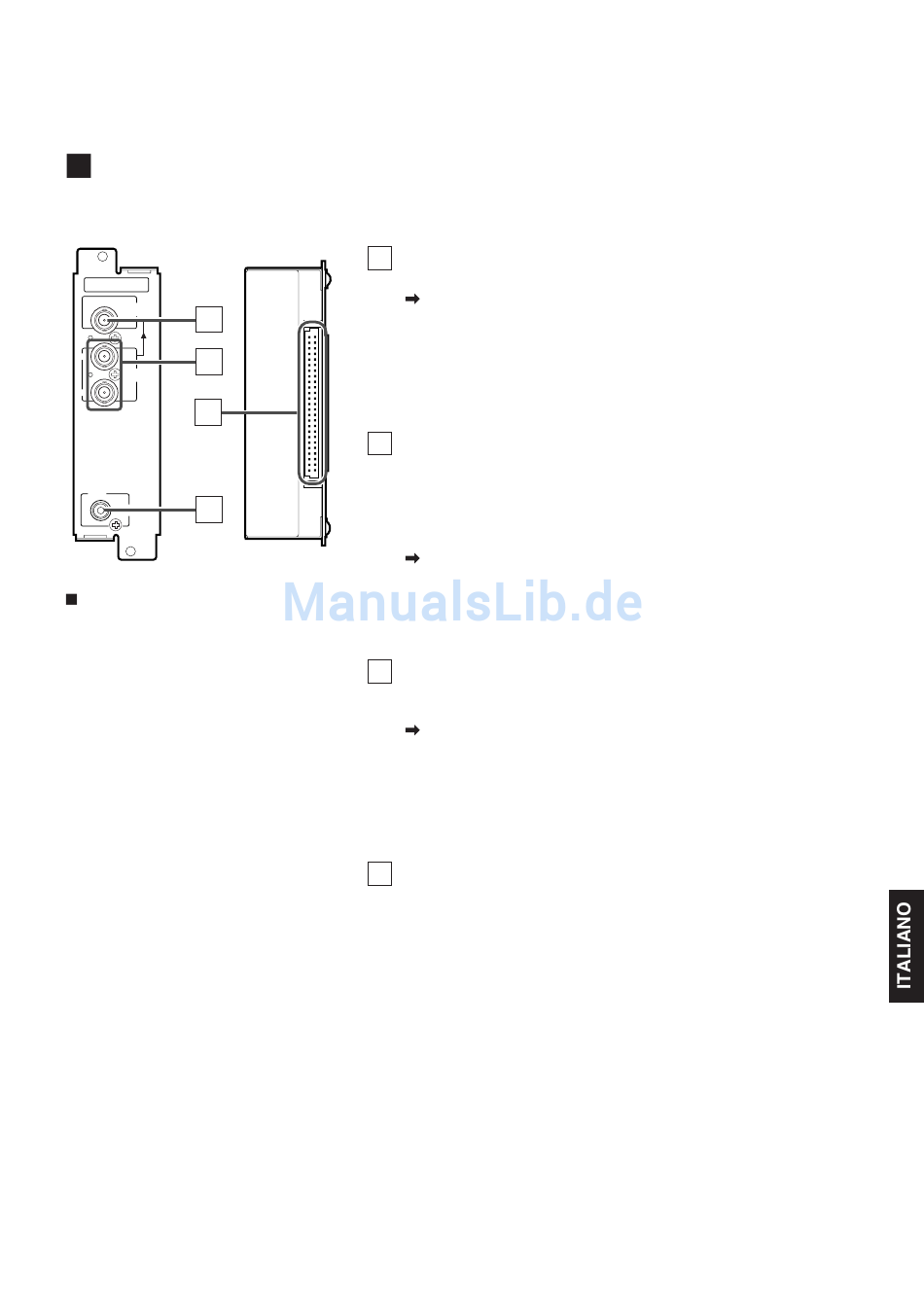

SCHEDA DI INGRESSO SDI (IF-C21SDG/IF-C51SDG)
Compatibile con EMBEDDED AUDIO e AUTO INPUT (la scheda di
ingresso SDI IF-C51SDG è dotata della funzione AUDIO LEVEL METER)
SWITCHED
OUT
1
IN1 2
E.AUDIO
SDI
IN2
4
AUDIO
3
MONITOR
OUT
Formati di segnale compatibili:
480/60i, 576/50i, EMBEDDED AUDIO
1 Terminale SWITCHED OUT
Terminale di uscita (OUT) per il segnale resincronizzato.
Il segnale di ingresso correntemente selezionato viene inviato in uscita da
questo terminale.
NOTE:
• Anche quando il segnale di ingresso viene commutato dalla scheda di ingresso SDI,
il terminale SWITCHED OUT continua a inviare in uscita il segnale di ingresso
selezionato per ultimo dai segnali di ingresso sulla scheda di ingresso.
• Quando il monitor è spento o si trova in standby, dal terminale SWITCHED OUT
non viene inviato in uscita alcun segnale.
2 Terminale del segnale di ingresso D1 SDI e EMBEDDED
AUDIO
Terminale di uscita per il segnale D1 SDI (segnale composito seriale digitale
D1) compatibile con il formato SMPTE259M.
Questa scheda è inoltre compatibile con i segnali EMBEDDED AUDIO con
frequenza di campionamento di 48 kHz e nella gamma di canali da 1 a 8.
Il canale EMBEDDED AUDIO viene controllato da questo monitor.
Fare riferimento alla sezione "Selettore di canale EMBEDDED AUDIO" a pagina 4.
Selezione dell'ingresso IN 1: premere i tasti INPUT SELECT A (SLOT1)/C (SLOT2)/
Selezione dell'ingresso IN 2: premere i tasti INPUT SELECT B (SLOT1)/D (SLOT2)/
3 Terminale di uscita audio
Terminale di uscita per i segnali EMBEDDED AUDIO decodificati in segnali
analogici.
Questo terminale invia in uscita lo stesso ingresso e lo stesso canale dell'audio
monitorato con gli altoparlanti.
NOTE:
• Quando l'ingresso da altra scheda di ingresso viene monitorato, vengono inviati in
uscita il segnale audio di ingresso selezionato per ultimo tra gli ingressi su questa
scheda e il canale audio selezionato in quel momento.
• Quando il monitor è spento o si trova in standby, dal terminale di uscita audio non
viene inviato in uscita alcun segnale.
4 Terminale di collegamento
Collegare questo terminale al terminale di collegamento nell'alloggiamento
del monitor multi-formati.
NOTE:
• Non toccare gli interruttori dip accanto al terminale di collegamento.
● Per la funzione AUDIO INPUT, fare riferimento alla sezione "AUTO INPUT" a
pagina 19.
● Per la funzione EMBEDDED AUDIO LEVEL METER, fare riferimento alla
sezione "STATUS DISPLAY" a pagina 22. (Solo IF-C51SDG)
E (SLOT3).
F (SLOT3).
