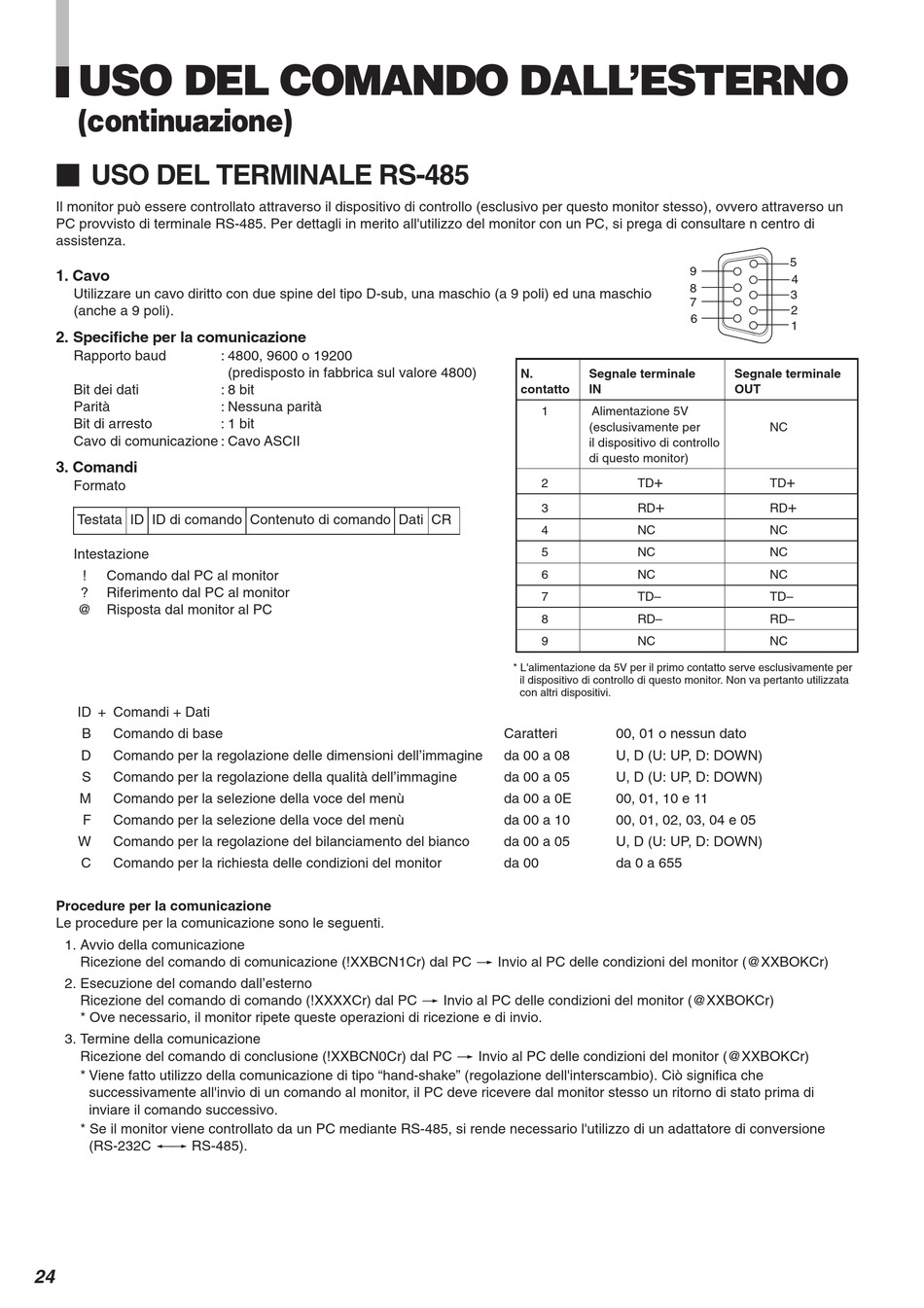

USO DEL COMANDO DALL'ESTERNO
(continuazione)
USO DEL TERMINALE RS-485
Il monitor può essere controllato attraverso il dispositivo di controllo (esclusivo per questo monitor stesso), ovvero attraverso un
PC provvisto di terminale RS-485. Per dettagli in merito all'utilizzo del monitor con un PC, si prega di consultare n centro di
assistenza.
1. Cavo
Utilizzare un cavo diritto con due spine del tipo D-sub, una maschio (a 9 poli) ed una maschio
(anche a 9 poli).
2. Specifiche per la comunicazione
Rapporto baud
Bit dei dati
Parità
Bit di arresto
Cavo di comunicazione : Cavo ASCII
3. Comandi
Formato
Testata ID ID di comando Contenuto di comando Dati CR
Intestazione
! Comando dal PC al monitor
? Riferimento dal PC al monitor
@ Risposta dal monitor al PC
ID + Comandi + Dati
B Comando di base
D Comando per la regolazione delle dimensioni dell'immagine
S Comando per la regolazione della qualità dell'immagine
M Comando per la selezione della voce del menù
F Comando per la selezione della voce del menù
W Comando per la regolazione del bilanciamento del bianco
C Comando per la richiesta delle condizioni del monitor
Procedure per la comunicazione
Le procedure per la comunicazione sono le seguenti.
1. Avvio della comunicazione
Ricezione del comando di comunicazione (!XXBCN1Cr) dal PC [ Invio al PC delle condizioni del monitor (@XXBOKCr)
2. Esecuzione del comando dall'esterno
Ricezione del comando di comando (!XXXXCr) dal PC [ Invio al PC delle condizioni del monitor (@XXBOKCr)
* Ove necessario, il monitor ripete queste operazioni di ricezione e di invio.
3. Termine della comunicazione
Ricezione del comando di conclusione (!XXBCN0Cr) dal PC [ Invio al PC delle condizioni del monitor (@XXBOKCr)
* Viene fatto utilizzo della comunicazione di tipo "hand-shake" (regolazione dell'interscambio). Ciò significa che
successivamente all'invio di un comando al monitor, il PC deve ricevere dal monitor stesso un ritorno di stato prima di
inviare il comando successivo.
* Se il monitor viene controllato da un PC mediante RS-485, si rende necessario l'utilizzo di un adattatore di conversione
(RS-232C p [ RS-485).
24
: 4800, 9600 o 19200
(predisposto in fabbrica sul valore 4800)
: 8 bit
: Nessuna parità
: 1 bit
N. Segnale terminale
contatto IN
1 Alimentazione 5V
(esclusivamente per
il dispositivo di controllo
di questo monitor)
+
2 TD
+
3 RD
4 NC
5 NC
6 NC
7 TD–
8 RD–
9 NC
* L'alimentazione da 5V per il primo contatto serve esclusivamente per
il dispositivo di controllo di questo monitor. Non va pertanto utilizzata
con altri dispositivi.
Caratteri 00, 01 o nessun dato
da 00 a 08 U, D (U: UP, D: DOWN)
da 00 a 05 U, D (U: UP, D: DOWN)
da 00 a 0E 00, 01, 10 e 11
da 00 a 10 00, 01, 02, 03, 04 e 05
da 00 a 05 U, D (U: UP, D: DOWN)
da 00 da 0 a 655
5
9
4
8
3
7
2
6
1
Segnale terminale
OUT
NC
+
TD
+
RD
NC
NC
NC
TD–
RD–
NC
