DENOMINAZIONE E FUNZIONI DEI
COMANDI E INDICAZIONI
(SCHEDA DI INGRESSO: OPZIONALE)

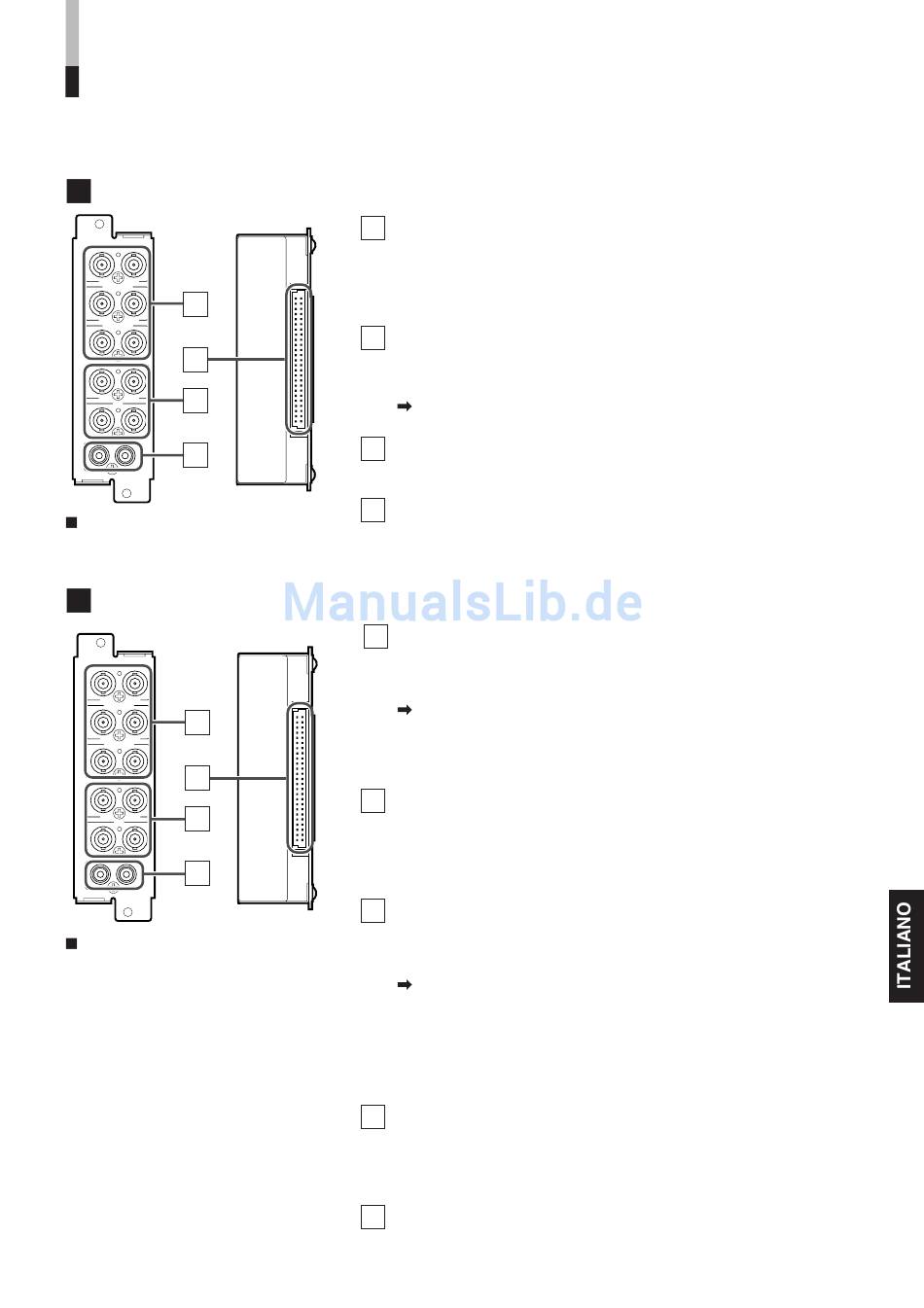

COMPONENT/RGB INPUT CARD (IF-C01COMG)
G/Y
IN OUT
B/P /B-Y
B
1
IN OUT
R/P /B-Y
R
4
IN OUT
HD/C
S
2
IN OUT
VD
IN IN OUT OUT
AUDIO
3
IN OUT
Compatibile con segnali dei formati seguenti:
480/60i, 576/50i, 576/50p, 480/60p, 720/60p,
1035/60i, 1080/50i, 1080/60i, 1080/24psF
SCHEDA DI INGRESSO VIDEO (IF-C01PNG)
G/Y
IN OUT
B/P /B-Y
B
1
IN OUT
R/P /B-Y
R
4
IN OUT
HD/C
S
2
IN OUT
VD
IN IN OUT OUT
AUDIO
3
IN OUT
Compatibile con segnali dei formati seguenti:
NTSC (3,58 MHz), PAL (4,43 MHz) e bianco
e nero (50 Hz/60 Hz).
1 Terminali di ingresso/uscita del segnale composito/RGB
Terminali di ingresso (IN) e di uscita (OUT) per segnali compositi (differenze
cromatiche) o RGB.
Selezione del segnale composito: INPUT SELECT A (SLOT1)/C (SLOT2)/E (SLOT3)
Selezione del segnale RGB
* I terminali IN e OUT sono collegati a ponte (auto-terminati).
2 Terminali di ingresso/uscita del segnale sincronizzato
Terminali di ingresso (IN) e di uscita (OUT) per i segnali verticale, orizzontale
o sincronizzato complesso.
• Per fare utilizzo di questi terminali, impostare la funzione "SYNC SELECT" su "EXIT".
Per maggiori informazioni in merito, fare riferimento alla sezione "SYNC SELECT"
a pagina 19.
3 Terminali audio di ingresso e di uscita
Terminali di ingresso (IN) e di uscita (OUT) per i segnali audio analogici.
• I terminali IN e OUT sono collegati a ponte
4 Terminale di collegamento (ad un monitor multi-formati)
Collegare questo terminale al terminale di collegamento del monitor multi-
formati.
1 Terminali di ingresso e di uscita per il segnale composito
(VIDEO 1 e VIDEO 2)
Terminali di ingresso (IN) e di uscita (OUT) per i segnali video composito
NTSC, PAL e bianco e nero (50 Hz/60 Hz).
La commutazione tra NTSC e PAL si effettua nel menu "COLOR SYSTEM". Fare
riferimento a "COLOR SYSTEM" a pagina 19.
Selezione di VIDEO 1 : premere i tasti INPUT SELECT A (SLOT1)/C (SLOT2)/E (SLOT3).
Selezione di VIDEO 2 : premere i tasti INPUT SELECT B (SLOT1)/D (SLOT2)/F (SLOT3).
* I terminali IN e OUT sono collegati a ponte (auto-terminati).
Terminale di ingresso del segnale S-video (solamente per
2
VIDEO 2)
Terminale di ingresso per il segnale S-video.
• Quando a questo terminale viene posto in ingresso il segnale S-video, mentre a
VIDEO 2 viene posto ingresso il segnale video, il segnale S-video assume priorità sul
segnale video.
3 Terminali di ingresso e di uscita del segnale sincronizzato
(sia per VIDEO 1 sia per VIDEO 2)
Terminali di ingresso (IN) e di uscita (OUT) per il segnale sincronizzato
complesso.
Per fare utilizzo di questi terminali, impostare la funzione "SYNC SELECT" su
"EXIT". Per maggiori informazioni in merito, fare riferimento alla sezione "SYNC
SELECT" a pagina 19.
NOTE:
• Quando viene posto in uscita un segnale sincronizzato esterno, la sincronizzazione
esterna assume priorità sia su VIDEO 1 sia su VIDEO 2.
• La sincronizzazione esterna non opera qualora nel segnale sincronizzato complesso
risulti incorporato un segnale video (ad eccezione del segnale "black burst").
Terminali di ingresso e di uscita del segnale audio (sia per
4
VIDEO 1 sia per VIDEO 2)
Terminali di ingresso (IN) e di uscita (OUT) per i segnali audio analogici
corrispondenti a VIDEO 1 e a VIDEO 2.
• I terminali IN e OUT sono collegati a ponte.
Terminale di collegamento (ad un monitor multi-formati)
5
Collegare questo terminale al terminale di collegamento del monitor multi-
formati.
: INPUT SELECT B (SLOT1)/D (SLOT2)/F (SLOT3)
