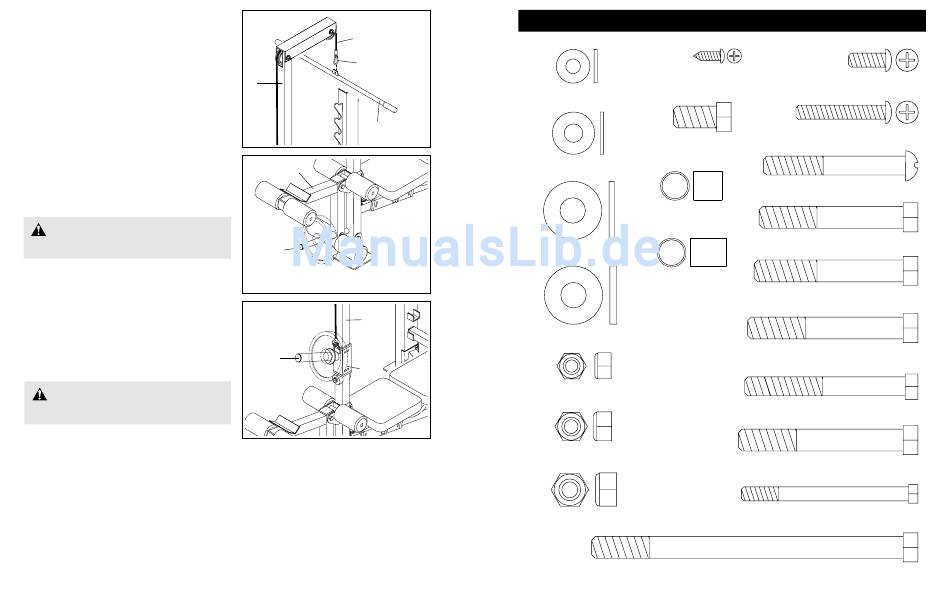

ANBRINGUNG DER LAT-STANGE AN DEN LAT-TURM
Um den Lat-Turm (9) zu benutzen, befestigen Sie die Lat-
Stange (51) mit einer Kabelklemme am Kabel (45).
ANBRINGUNG DER GEWICHTE AN DEN BEINHEBEL
Um den Beinhebel zu benutzen (18), schieben Sie die
gewünschte Anzahl an Gewichten auf die Gewichts-
stange (39).
ACHTUNG:
Geben Sie nicht mehr
als 59 kg auf den Beinhebel (18).
BEFESTIGUNG DER GEWICHTE AN DIE
GEWICHTSHALTERUNG
Um den Lat-Turm (9) zu benutzen, schieben Sie die
gewünschte Anzahl an Gewichten (nicht in der Packung
erhalten) auf das Gewichtstange (39) auf die Gewichts-
halterung (37).
ACHTUNG:
Geben Sie nicht mehr
als 59 kg auf die Gewichtshalterung (37).
45
40
9
51
18
39
9
39
37
16
Diagramm zur Identifikation der Teile
M4 x 12mm Selbstschneidende
Schraube (64)
M6 Unterlegscheibe (50)
M10 x 19mm Bolzen (8)
M8 Unterlegscheibe (23)
13mm Abstandsstück (43)
M10 Unterlegscheibe (6)
Rolleabstandsstück (61)
Plastik-Unterlegscheibe (21)
M6 Nylon-Verschlußmutter (2)
M8 Nylon-Verschlußmutter (13)
M10 Nylon-Verschlußmutter (1)
M10 x 136mm Bolzen (22)
R0201A
M6 x 16mm Schraube (3)
M6 x 38mm Schraube (4)
M8 x 62mm Bolzen (66)
M10 x 63mm Bolzen (33)
M10 x 65mm Bolzen (67)
M10 x 68mm Bolzen (34)
M8 x 70mm Bolzen (52)
M10 x 72mm Bolzen (59)
M6 x 73mm Bolzen (7)
5
