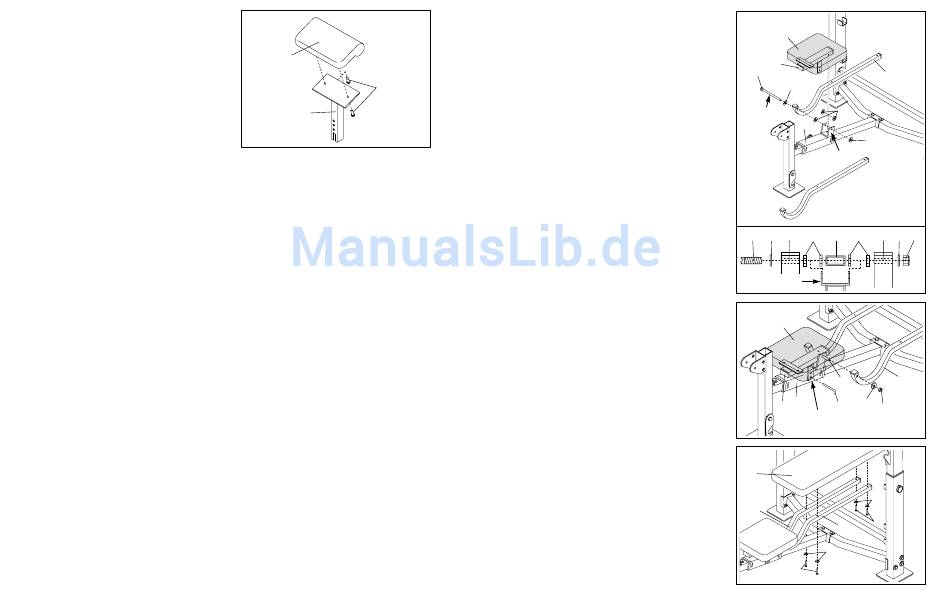

20. Befestigen Sie die Polsterrolle mit zwei M6 x 16mm
Schrauben (3) an der Polsterrollen-Stange (42).
21. Achten Sie darauf, daß alle Teile richtig angezogen sind, bevor Sie die Hantelbank benutzen. Die
Verwendung der restlichen Teile ist auf der nächsten Seite unter Einstellung der Hantelbank
beschrieben.
20
44
3
42
12
9. Schmieren Sie einen M10 x 136mm Bolzen (22)
und schieben Sie eine M10 Unterlegscheibe (6)
darauf. Drücken Sie den Bolzen durch die linke
Rückenlehnenstange (53).
Schieben Sie eine Plastik-Unterlegscheibe (21) auf
den M10 x 136mm Bolzen (22). Drücken Sie den
Bolzen in das Loch an der linken Seite der "U"-
Klammer auf der Abnahmehalterung (11). Schieben
Sie eine weitere Plastik-Unterlegscheibe (21) auf den
M10 x 136mm Bolzen (22) und ziehen Sie ihn zurück
bis er kaum noch durch die "U"-Klammer geht.
Halten Sie den Sitz (14) so, dass sich die Sitzhal-
terung (16) zwischen den Seiten der "U"-Klammer
befindet. Drücken Sie den M10 x 136mm Bolzen
(22) durch die Löcher der Sitzhalterung. Dieser
Vorgang ist leichter zu führen, wenn Sie den
Sitz in einer vertikalen Position halten.
Drücken Sie eine Plastik-Unterlegscheibe (21) zwi-
schen die Sitzhalterung (16) und die rechte Seite
der "U"-Klammer. Drücken Sie den M10 x 136mm
Bolzen (22) durch die Plastik-Unterlegscheibe und
die "U"-Klammer.
Schieben Sie eine Plastik-Unterlegscheibe (21) auf
den M10 x 136 mm Bolzen (22). Beziehen Sie sich
auf die Nebenzeichnung. Achten Sie darauf,
dass sich alle Teile in der korrekten Reihenfolge
befinden.
10. Schieben Sie die rechte Rückenlehnenstange (53)
auf den M10 x 136mm Bolzen (22).
Schieben Sie eine M10 Unterlegscheibe (6) auf den
M10 x 136mm Bolzen (22) und sichern Sie ihn mit
einer M10 Nylon-Verschlussmutter (1) ab. Ziehen
Sie die Nylon-Verschlussmutter nicht zu fest an.
Man muss den Sitz (14) und die Rückenlehnen-
stangen (53) leicht drehen können.
Führen Sie den "L"-Stift (63) durch einen Satz
Löcher in der Klammer auf der Sitzhalterung (16).
Anmerkung: Der "L"-Stift muss sich oben auf der
Abnahmehalterung (11) befinden.
11. Befestigen Sie die Rückenlehne (15) mit vier M6 x
38mm Schrauben (4) und vier M6 Unterlegscheiben
(50) an den Rückenlehnenstangen (53).
9
14
16
22
53
6
21
Schmieren
11
21
"U"-Klammer
22
6
53
21
16
21
53
6
"U"-Klammer
10
14
22
11
6
16
63
1
Klammer
11
15
50
53
4
53
50
4
9
1
53
