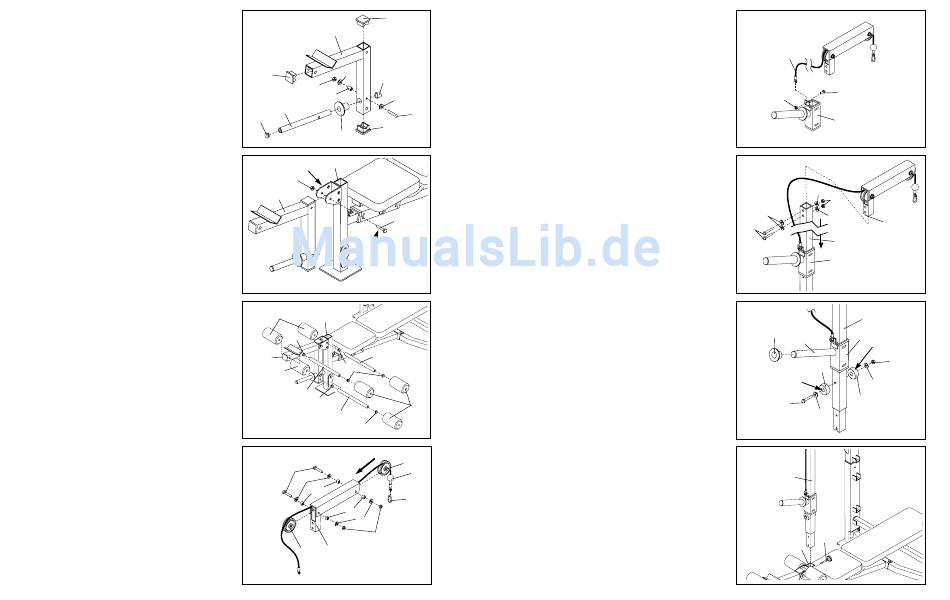

12. Drücken Sie je drei 50mm viereckige Innenkappen
(17) in die Enden des Beinhebels (18).
Führen Sie die Gewichtsstange (39) in das ange-
zeigte Loch im Beinhebel (18). Befestigen Sie die
Gewichtsstange am Beinhebel mit einem 13mm
Abstandsstück (43), zwei M8 Unterlegscheiben (23)
und einer M8 Nylon-Verschlussmutter (13).
Drücken Sie eine 25mm runde Innenkappe (12) in
das angezeigte Ende der Gewichtsstange (39).
Drücken Sie die Winkelkappe (49) auf das andere
Ende der Gewichtsstange. Schieben Sie einen
Gewichtsstopper (62) auf die Gewichtsstange.
Anmerkung: Einige Teile im oben beschriebe-
nen Vorgang sind eventuell schon angebracht
worden.
13. Schmieren Sie einen M10 x 72mm Bolzen (59).
Befestigen Sie den Beinhebel (18) mit dem M10 x
72mm Bolzen (59) und einer M10 Nylon-Verschlus-
smutter (1) an der Klammer des Vorderbeins (19).
Ziehen Sie die Nylon-Verschlussmutter (1) nicht
zu fest an. Der Beinhebel muss leicht gedreht
werden können (18).
14. Drücken Sie je zwei 20mm runde Innenkappen (54)
in die Enden der drei Polsterrohre (46 und 48).
Führen Sie ein kurzes Polsterrohr (48) durch das
obere Loch im Beinhebel (18) ein. Führen Sie ein
langes Polsterrohr (46) durch das untere Loch im
Beinhebel ein. Schieben Sie je zwei Schaumstoff-
polster (10) auf jedes Polsterrohr.
Führen Sie ein kurzes Polsterrohr (48) durch einen
Satz Löcher in der Klammer des Vorderbeins (19).
Schieben Sie zwei Schaumstoffpolster (10) auf das
Polsterrohr.
15. Führen Sie das Kabel (45) durch die Rolleklammer
(60) wie angezeigt.
Lassen Sie das Kabel in der Rille einer Rolle liegen.
Befestigen Sie die Rolle mit einem M10 x 63mm
Bolzen (33), zwei M10 Unterlegscheiben (6), zwei
Rollenabstandsstücke (61) und einer M10 Nylon-
Verschlussmutter (1) an der Rollenklammer (60).
Legen Sie das Kabel in die Rille der zweiten Rolle
(35). Befestigen Sie die Rolle an der Rollenklammer
(60) wie oben beschrieben. Achten Sie darauf,
dass das Kabel (45) reibungslos über beide
Rollen läuft.
Befestigen Sie die Kabelklemme (40) an dem Kabel
(45).
12
17
18
23
17
49
13
43
23
39
12
17
62
19
13
Klammer
1
18
59
Schmieren
14
10
19
54
48
18
54
10
48
54
46
54
15
33
6
61
61
6
1
60
35
10
16. Befestigen Sie das Kabel (45) mit dem Ösenende
an der Gewichtshalterung (37) mit einem M10 x
19mm Bolzen (8) und einer M10 Nylon-
Verschlussmutter (1).
66
17. Für diesen Vorgang werden zwei Personen
benötigt. Schieben Sie die Gewichtshalterung (37)
auf den Lat-Turm (9). Achten Sie darauf, dass die
Gewichtshalterung so ausgerichtet ist wie ange-
zeigt.
Führen Sie die Rollenklammer (60) in den Lat-Turm
(9). Befestigen Sie die Rollenklammer mit zwei M10
x 65mm Bolzen (67), vier M10 Unterlegscheiben (6)
und zwei M10 Nylon-Verschlussmuttern (1).
18. Achten Sie darauf, dass die vertieften Seiten der
Halterungsstopper (38) vom Lat-Turm wegweisen
(9). Benützen Sie die beigelegten Steckschlüssel,
um den M6 x 73mm Bolzen (7) und die M6 Nylon-
Verschlussmutter (2) festzuziehen. Anmerkung:
Drehen Sie einen kleinen Schraubenzieher in jeden
Steckschlüssel.
Schieben Sie einen Gewichtsstopper (62) auf die
Gewichtsstange der Gewichtshalterung (37).
10
19. Setzen Sie den Lat-Turm (9) auf das Vorderbein
(19). Der Lat-Turm muss so gedreht sein wie
35
angezeigt. Sichern Sie den Lat-Turm mit dem
45
Verstellknopf (36) ab.
40
16
45
8
1
37
17
6
1
6
6
60
67
9
37
18
9
Gewichts
62
37
-stange
Vertiefte Seite
2
38
Vertiefte Seite
50
38
7
50
19
9
36
19
11
