2.3.16 Isolierungen für Rückwand montieren

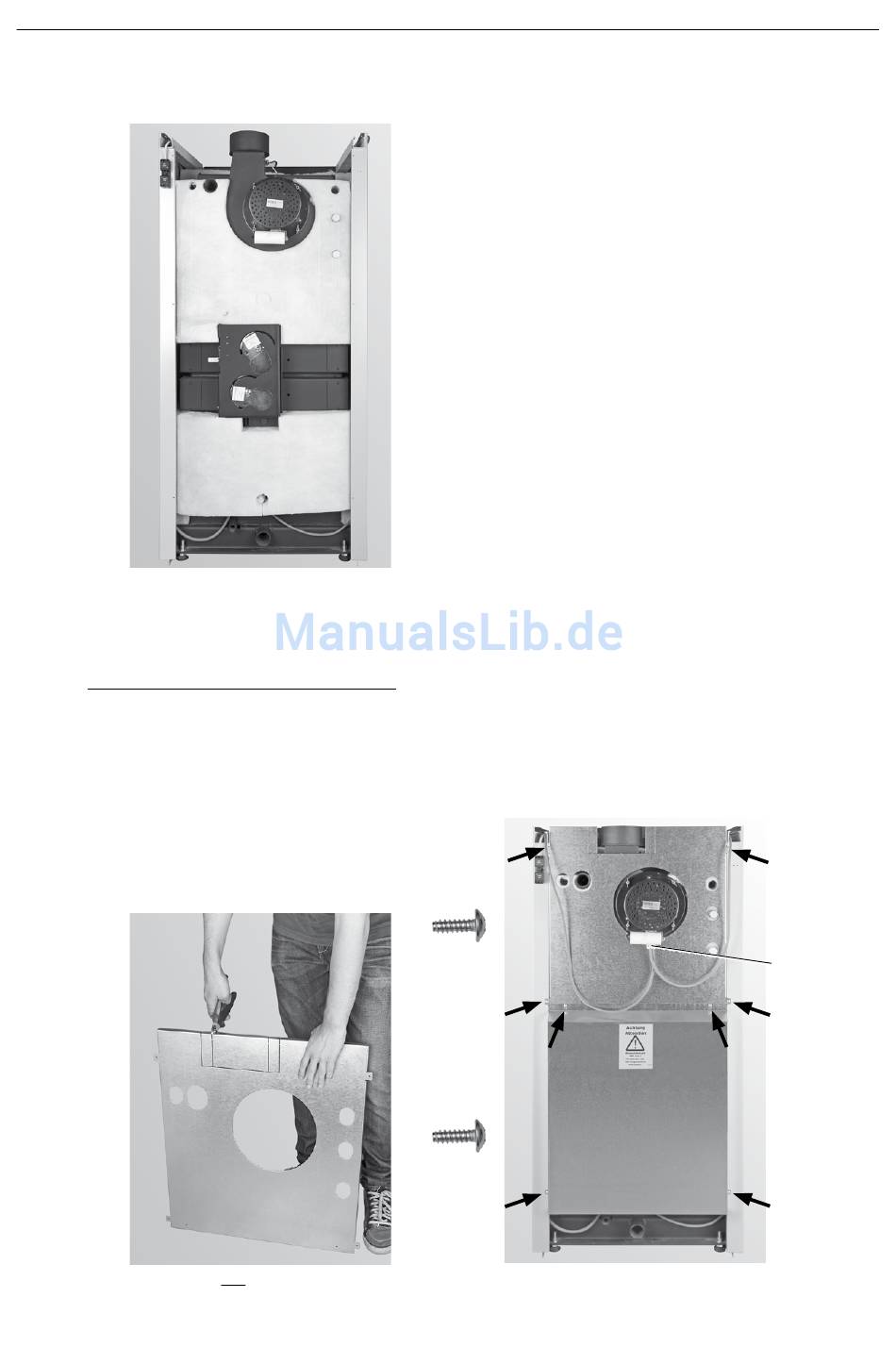

– Isolierung oben und unten lt. Fig. 44 montieren.
Fig. 44 Isolierungen Rückwand montieren
2.3.17 Rückwände montieren
– Wenn kein Adapter für Abgasgebläse (Zubehör) verwendet wird, Vorstanzung bei Rückwand oben ausbrechen –
Fig. 45. große Vorstanzung = Abgasrohr isoliert
kleine Vorstanzung = Abgasrohr nicht isoliert
nicht ausbrechen = Adapter für Abgasanschluss montiert
– Rückwand oben und Rückwand unten mit je 4 Schrauben befestigen – Fig. 46.
– Gebläsestecker an Abgasgebläse anstecken und Kabel mit Kabelbinder seitlich befestigen – Fig. 46.
Fig. 45 Wenn kein Adapter für Abgasanschluss
verwendet wird, Vorstanzung ausbrechen
je 4 x
je 4 x
Fig. 46 Rückwände montieren
24
Gebläsestecker
