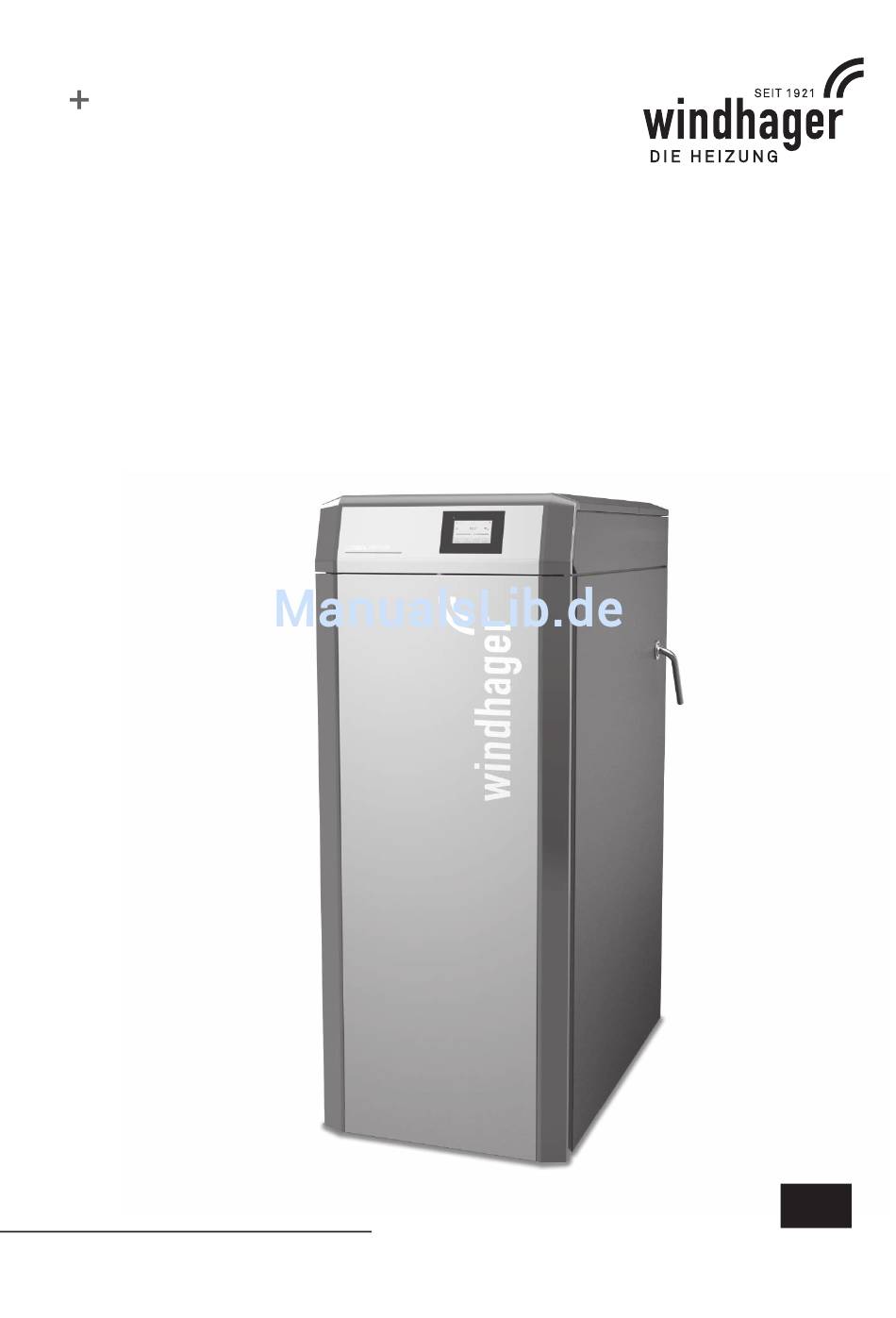

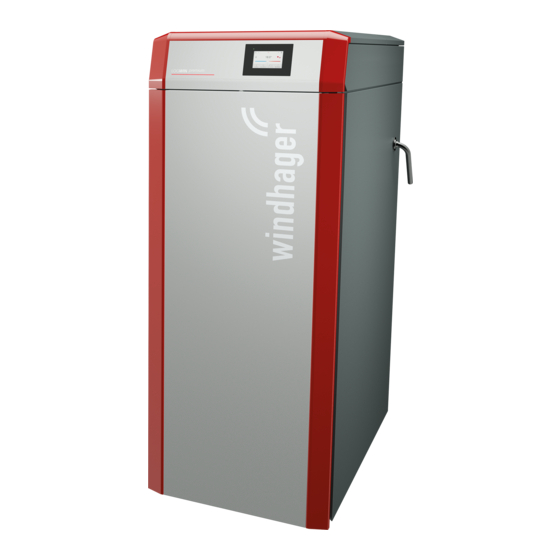

- Seite 1 BEDIENUNGSANLEITUNG LOGWIN PREMIUM TOUCH HOLZVERGASERKESSEL 05/2017 024297/02–v1.2.x...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1. Wichtige Informationen für Anlagenbetreiber ..............4 Allgemeine Angaben ........................4 1.1.1 Pflichten des Herstellers ............................4 1.1.2 Pflichten des Installateurs ............................4 1.1.3 Pflichten des Betreibers ............................4 1.1.4 Ersatzteile...................................5 1.1.5 Software ..................................5 Sicherheit und Vorsichtsmaßnahmen ....................5 1.2.1 Hinweiszeichen ................................5 1.2.2 Allgemeine Sicherheitshinweise..........................5 Gefahrenquellen .......................... - Seite 3 Inhaltsverzeichnis 4. Emissionsmessung ..................... 21 Vorbereitung ..........................21 Heizen ............................21 Messung ............................21 5. EG-Konformitätserklärung ................... 22...
-
Seite 4: Wichtige Informationen Für Anlagenbetreiber
Wir gratulieren Ihnen zu Ihrem neuen, umweltfreundlichen Heizkessel. Sie haben sich mit diesem Kauf für ein Qualitätsprodukt erster Klasse aus dem Hause Windhager entschieden und sichern sich damit mehr Komfort, opti- mierten Brennstoffverbrauch und den umweltfreundlichen sowie ressourcenschonenden Einsatz kostbarer Energie. Als Qualitätsprodukt entstammt Ihr Heizkessel unserer mit ISO 9001 zertifizierten Produktion, wurde umfangreichen Tests... -
Seite 5: Ersatzteile
Wichtige Informationen für Anlagenbetreiber 1.1.4 Ersatzteile Für Ersatzteile wenden Sie sich bitte an den Kundendienst-Partner oder an ersatzteil@at.windhager.com bzw. Tel. +43(0)6212/2341-268. 1.1.5 Software Die Software des Feuerungsautomaten verwendet FreeRTOS. Den FreeRTOS-Sourcecode sowie dessen Lizenzbestim- mungen finden Sie auf der Webseite www.FreeRTOS.org. -
Seite 6: Gefahrenquellen
Wichtige Informationen für Anlagenbetreiber Gefahrenquellen 1.3.1 Stromausfall (bzw. wenn Gebläse nicht läuft) Wenn das Gebläse nicht läuft, besteht erhöhte Verpuffungsgefahr beim Öffnen der WARNUNG Fülltür. Nach einem Stromausfall erfolgt ein Selbsttest und anschließend wird der Be- trieb automatisch fortgesetzt. 1.3.2 Verbrennungsluft Öffnungen, die als Zuluft- bzw. -
Seite 7: Inbetriebnahme Und Wartung
Wichtige Informationen für Anlagenbetreiber Inbetriebnahme und Wartung Lassen Sie Ihren neuen Heizkessel vom Windhager Kundendienst oder Kundendienst-Partner in Betrieb nehmen. Dabei werden alle Funktionen des neuen Gerätes eingehend überprüft und Sie profitieren von Informationen, die Ihnen der Fachmann in einem ausführlichen Gespräch übermittelt. Dies, und die laut Garantie-Bedingungen vorgeschriebene War- tung des Kessels durch Windhager Kundendienst oder Kundendienst-Partner garantieren Ihnen optimierten Einsatz und Langlebigkeit. -
Seite 8: Bedienung
3 ... InfoWIN Touch 4 ..Kessel-Abdeckung hinten – darunter Reinigungsdeckel für Nachheizflächen 5 ... Hebel-Heizflächenreinigung Fig. 2 LogWIN Premium Touch 6 ..Verkleidungstürschalter 7 ... Sperrhaken für Fülltür 8 ..Fülltür 9 ..Anzündtür 10 ..Aschetür Fig. 3 LogWIN Premium Touch... -
Seite 9: Bedienfeld
LED Balken InfoWIN Touch Fig. 4 LogWIN Premium Touch Bedienfeld Kontrolle vor dem Einheizen a) Anlagendruck (Druck des Heizungswassers): Die Anlage muss gefüllt und entlüftet sein. Der Anlagendruck muss bei kalter Anlage mindestens 1,0 bar (max. 1,8 bar) betragen. Für Fragen steht Ihnen Ihr Heizungsinstallateur ger- ne zur Verfügung. -
Seite 10: Heizbetrieb Vorbereiten
Bedienung Wichtig vor dem Anheizen bzw. Nachlegen: Nur Anheizen bzw. Nachlegen, wenn eine ausreichende Wärmeabnahme sichergestellt ist, d.h.: – Kontrollieren Sie vorher den Beladegrad des Pufferspeicher (siehe Bedienungsanleitung InfoWIN Touch). Beträgt diese bereits 70%, darf nicht angeheizt bzw. nach gelegt werden. –... -
Seite 11: Anheizen Von Hand (Ohne Automatische Zündung)
Bedienung 2.3.2 Anheizen von Hand (ohne automatische Zündung) 1.) Eine Lage trockenes Kleinholz und darüber zerknülltes Papier/Karton einlegen. Die Durchbrandöffnung muss dabei frei bleiben. 2.) Zuerst kleine, dann größere Scheithölzer der Länge nach einlegen und je nach Bedarf den Füllraum auffüllen – Fig. -
Seite 12: Anheizen Mit Automatischer Zündung
Bedienung 2.3.3 Anheizen mit automatischer Zündung Vor dem Befüllen darauf achten, dass keine Restglut im Füllraum vorhanden ist - VORSICHT unkontrollierte Selbstentzündung möglich! 1.) Stehrost schließen. 2.) Zuerst kleine, dann größere Scheithölzer der Länge nach einlegen und je nach Bedarf den Füllraum auffüllen – Fig. - Seite 13 Bedienung LogWIN 33 °C Infoebene Anheizvorgang Fig. 13 Zündung einstellen Zündung einstellen Zündung einstellen Jetzt Zünden Mit Sperrzeit Auotmatisch Zünden Jetzt Zünden Mit Sperrzeit Auotmatisch Zünden Jetzt Zünden Mit Sperrzeit Auotmatisch Zünden Fig. 14 Fig. 15 Fig. 16 Zündung einstellen Sperrzeit einstellen Zündung einstellen 00 : 00...
-
Seite 14: Nachlegen - Heizbetrieb Fortführen
Bedienung 2.3.4 Nachlegen – Heizbetrieb fortführen WARNUNG Fülltür vorsichtig öffnen, wegen Verpuffungsgefahr. 1.) Bei jeder Befüllung Hebel-Heizflächenreinigung ca. 5–10 x betätigen. 2.) Fülltür bis zum Anschlag der Sperre öffnen, mindestens 15 sec. warten, damit Schwelgase abgesaugt werden können. Sperrhaken anheben, Fülltür ganz öffnen. 3.) Kontrolle des Glutbettes: Wir empfehlen erst nachzulegen, wenn das Holz auf Grundglut abgebrannt ist. -
Seite 15: Pflege, Reinigung Und Wartung
Pflege, Reinigung und Wartung Pflege, Reinigung und Wartung Verkleidung: Pflegen Sie die Verkleidung nach Bedarf mit einem feuchten Tuch. Bei stärkerer Verschmutzung verwenden Sie Seifen- wasser oder verdünnte Waschlauge (keine ätzenden Mittel oder scharfkantige Reinigungsgeräte verwenden). Nachheizflächen: Jeder Millimeter Rußbelag auf den Nachheizflächen bedeutet ca. 5 % mehr Brennstoffverbrauch. Ein sauberer Kessel spart Brennstoff und schont die Umwelt. -
Seite 16: Wöchentlich
Pflege, Reinigung und Wartung Wöchentlich 3.2.1 Asche entfernen Empfohlenes Reinigungsgerät: Kratze – Aschelade auf Höhe der Anzündtür (mittlere Tür) in das vorgesehene Einhängeblech einhängen – Fig. 30. Anzündtür und Stehrost öffnen und einen Großteil der Restasche aus den Füllraum in die Aschelade kehren. –... -
Seite 17: Gebläsekasten, Gebläserad
Pflege, Reinigung und Wartung 3.3.2 Gebläsekasten, Gebläserad Vor Reinigung des Gebläsekasten und Gebläserades Kessel spannungslos machen! GEFAHR Netzstecker hinten abziehen – Fig. 33. Empfohlenes Reinigungsgerät: Spachtel, Pinsel und Staubsauger – Gebläsestecker abziehen – Fig. 34. – Flügelmuttern bei Gebläseeinheit entfernen – Fig. 34. Netzstecker Fig. -
Seite 18: Abgasrohr
Pflege, Reinigung und Wartung 3.3.3 Abgasrohr Empfohlenes Reinigungsgerät: Spachtel, Reinigungsbürste, weiches Tuch – Abgasrohr zum Kamin durch die bauseitige Putzöffnung im Abgasrohr reinigen. – Abgasfühler (Zubehör) mit weichem Tuch reinigen. Beim Reinigen des Abgasrohres auf die Fühler im Abgasstutzen achten. Diese dürfen VORSICHT nicht verbogen und beschädigt werden. -
Seite 19: Zugbegrenzer (Zugpendelklappe)
Pflege, Reinigung und Wartung 3.3.5 Zugbegrenzer (Zugpendelklappe) Empfohlenes Reinigungsgerät: Spachtel Bei vorhandenem Zugbegrenzer (bauseits in Kamin bzw. Abgasrohr) diesen auf Leichtgängigkeit überprüfen und gegebenenfalls reinigen bzw. durch einen Fachmann einstellen lassen. 3.3.6 Füll-, Anzünd- und Aschetür Empfohlenes Reinigungsgerät: Spachtel – Türen öffnen. Türdichtungen müssen einen sauberen Abdruck aufweisen. Krusten und Ablagerungen, die Dichtheit und Leichtgängigkeit der Türen beeinträchtigen können, entfernen. -
Seite 20: Primärluft- Und Sekundärluftwege
Pflege, Reinigung und Wartung 3.3.8 Primärluft- und Sekundärluftwege Diese Teile werden auch bei der Wartung durch den Windhager-Kundendienst oder Kundendienst-Partner überprüft und gereinigt. Empfohlenes Reinigungsgerät: Spachtel, Staubsauger – Einhängebleche im Füllraum beidseitig aushängen und die darunter liegenen Primärluft-Öffnungen kontrollieren und gegebenenfalls freimachen –... -
Seite 21: Emissionsmessung
Emissionsmessung Emissionsmessung Vorbereitung – Vollständige Kesselreinigung - siehe Pkt. 3. – Nach der Kesselreinigung sollten 4 bis 5 Abbrände erfolgt sein, bevor die Abgasmessung durchgeführt wird. – Brennstoff vorbereiten – siehe Pkt. 1.4. – Für ausreichende Wärmeabnahme sorgen: • Der Puffer darf nicht aufgeheizt sein. •... -
Seite 22: Eg-Konformitätserklärung
DI Richard Reiter Anton-Windhager-Straße 20 A-5201 Seekirchen Gegenstand der Erklärung: Holzvergaserkessel-Reihe für feste Brennstoffe LogWIN Premium Die Geräte sind konform mit den einschlägigen Bestimmungen der Maschinenrichtlinie (2006/42/EG), sowie der EMV-Richtlinie (2004/108/EG). Des Weiteren erklären wir, dass folgende technische Normen angewandt worden sind:... -
