Inhaltszusammenfassung für Windhager SilvaWIN Klassik T

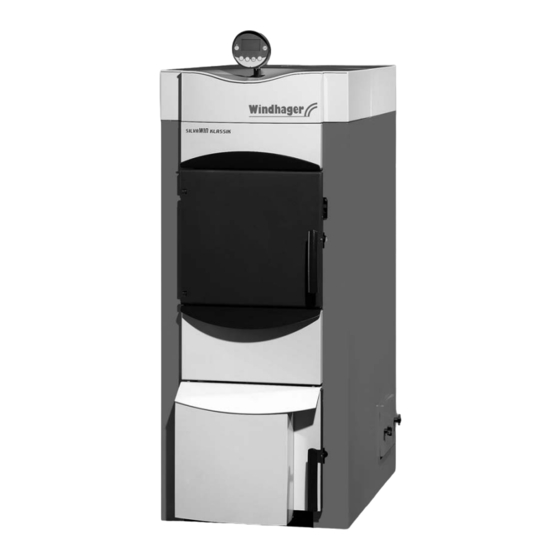

- Seite 1 Holzvergaserkessel SilvaWIN Klassik T 06/2006 023731/03...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis: Seite Wichtige Informationen für Anlagenbetreiber ......3 Sicherheit und Vorsichtsmaßnahmen ......... . .3 Geeigneter Brennstoff . -
Seite 3: Wichtige Informationen Für Anlagenbetreiber
Heizungsbesitzer, Wir gratulieren Ihnen zu Ihrem neuen, umweltfreundlichen Heizkessel. Sie haben sich mit diesem Kauf für ein Qualitätsprodukt erster Klasse aus dem Hause WINDHAGER ZENTRALHEIZUNG entschieden und sichern sich damit mehr Komfort, optimierten Brennstoffverbrauch und den umweltfreundlichen, sowie ressourcenschonen- den Einsatz kostbarer Energie. -
Seite 4: Geeigneter Brennstoff
Wichtige Informationen für Anlagenbetreiber 1.2 Geeigneter Brennstoff Eine optimale Verbrennung bei maximalen Wirkungsgrad wird nur mit trockenem Brennstoff (Wassergehalt 15 – 25 %) erreicht. Der Heizkessel ist für die Verfeuerung von folgenden Brennstoffen geeignet: – 1/3 m Scheitholz: max. 33–35 cm lang, ca. 7 bis max. 12 cm Querschnitt; Rundlinge mit einem Ø... -
Seite 5: Bedienung
Bedienung Funktionsteile und Bedienelemente 2.1.1 Funktionsteile am SilvaWIN Klassik T Abb. 2 SilvaWIN Klassik T Abb. 3 SilvaWIN Klassik T; geöffneter Füll- u. Aschetür Schaltfeld kpl. Aschetür geöffnet InfoWIN Sperrhaken für Fülltür Kessel-Abdeckung hinten Fülltür geöffnet Reinigungskanal mit Deckel Nachheizfläche vorne Stehrost Stehrost –... -
Seite 6: Infowin
Bedienung InfoWIN Der InfoWIN besteht aus einer großzügigen Klartextanzeige (Display), einem Ein-/Aus-Taster mit einer Kontroll- Leuchte (LED) für Betrieb (grün) bzw. Störung (rot), einer Taste für Handbetrieb/Kaminkehrerfunktion, sowie 4 individuell genutzten Menü-Tasten. Die jeweilige Funktion der Menü-Tasten wird in der Menü-Zeile angezeigt. Volltext-Anzeige (beleuchtetes Display) Kontroll-Leuchte (LED) -
Seite 7: Betriebsarten
Bedienung Betriebsarten 2.3.1 AUS-Betrieb Im Aus-Betrieb ist das Display ausgeschaltet und alle Tasten, mit Ausnahme der Ein/Aus -Taste, funktionslos. Die LED am InfoWIN leuchte nicht – Abb. 8. Abb. 8 AUS-Betrieb 2.3.2 EIN-Betrieb, Beleuchtung EIN, Selbsttest aktiv Selbsttest, Beleuchtung AUS .. -
Seite 8: Betriebsphasen
Bedienung 2.3.3 Kaminkehrerfunktion Diese Funktion dient zur Durchführung der gesetzlich vorgeschrie- Kaminkehrerfunktion benen Emissionsmessungen. Durch kurzes Drücken der Hand- aktiv /Kaminkehrer -Taste wird die Beleuchtung eingeschaltet. Durch °C erneutes Drücken der Taste wird die Kaminkehrerfunktion gestar- (Symbol blinkt) tet – Abb. 12. Die Kesseltemperatur wird auf ca. 70 °C geregelt. (Betriebsphasen) Abbruch Die Betriebsphasen Modulationsbetrieb... - Seite 9 Bedienung 2.4.2 Standby - Anheizsperre Kesseltemperatur °C Kesseltemperatur zu hoch, anheizen ist nicht möglich – Abb. 17. Standby-Anheizsperre Abb. 17 Info Menü 2.4.3 Anheizvorgang Kesseltemperatur °C Das Gebläse läuft. Nach dem Ende des Anheizvorganges (mindestens 45 min.) wird in den Modulationsbetrieb gewechselt – Abb. 18. Anheizvorgang Info Menü...
-
Seite 10: Info-Texte
Bedienung Info-Texte Kesseltemperatur °C Durch Drücken auf die Info -Taste können die wichtigsten Informa- tionen abgerufen werden – Abb. 24. (Betriebsphasen) Info Menü Mit den Pfeil -Tasten werden die Unterpunkte ausgewählt und ange- zeigt – Abb. 25. Durch Drücken der zurück -Taste (Abb. 26) oder nach 45 sec. - Seite 11 Bedienung 2.5.3 Puffertemperatur Unten Puffertemperatur Unten °C Nur in Kombination mit einem Pufferspeicher und dem Pufferspeichermodul WVF wird in der Anzeige die Puffertemperatur Unten angezeigt – Abb. 29. Abb. 29 zurück 2.5.4 Abgastemperatur Abgastemperatur °C Die aktuelle Abgastemperatur wird angezeigt – Abb 30. Abb.
-
Seite 12: Menüführung
(Betriebsphasen) Info Menü Änderungen in der Serviceebene dürfen nur durch geschul- tes Servicepersonal durchgeführt werden (siehe Installati- onsanleitung SilvaWIN Klassik T). Abb. 36 Durch Drücken der zurück -Taste (Abb.37) oder nach 45 sec. wird Serviceebene dieser Menüpunkt verlassen. wählen zurück Abb. -
Seite 13: Heizbetrieb Starten - Anheizen
Bedienung Heizbetrieb starten – Anheizen Mindestwärmeabnahme sicherstellen: Im Betrieb muss die kleinstmögliche Leistung des Kessels ständig abgeführt werden. Geeignete Maßnahmen für eine Mindestwärmeabnahme (z.B. Handmischer nie ganz schließen, nicht absperrbarem „Abnahmekreis“ bzw. Heizkörper, Thermostatventile nicht auf allen Heizkörpern) sind in jeder Betriebsphase sicherzustellen. Richtiges Dosieren der Brennstoffmenge –... - Seite 14 Bedienung – Asche mit dem Stochereisen durch seitliches hin- und herbewegen vom Rost entfernen - fällt durch die Schlit- ze im Rost in die Aschelade. – Zerknülltes Papier (ca. 20–30 Blätter) über die ganze Rostfläche verteilt hineinwerfen. Tipp: Wenn Sie beim Anheizen auch Karton verwenden wollen, diesen unbedingt rollen oder knittern! „Fla- chen Karton“...
-
Seite 15: Heizbetrieb Fortführen - Nachlegen
Bedienung Heizbetrieb fortführen – Nachlegen Wichtig vor dem Nachlegen: Fülltür im eingeheiztem Zustand nur bis zum Sperrhaken öffnen, mindestens 15 Sekunden warten, damit Schwelgase abgesaugt werden können. Ansonst besteht die Möglichkeit einer Verpuffung. Nur Nachlegen, wenn eine ausreichende Wärmeabnahme sichergestellt ist, d.h.: –... -
Seite 16: Reinigung, Wartung
Reinigung, Wartung 3.1 Pflege und Reinigung Pflegen Sie die Verkleidung nach Bedarf mit einem feuchten Tuch. Bei stärkerer Verschmutzung verwenden Sie Sei- fenwasser oder verdünnte Waschlauge (keine ätzenden Mittel oder scharfkantigen Reinigungsgeräte verwenden). Sparen Sie Brennstoff – reinigen Sie den Kessel immer rechtzeitig! Jeder Millimeter Rußbelag auf den Nachheizflächen bedeutet ca. - Seite 17 Reinigung, Wartung f) Gebläseeinheit, Gebläserad: – Kessel-Abdeckung hinten abnehmen – Abb. 46. – Gebläsestecker abstecken Abb. 47. – Gebläseeinheit abnehmen, dazu die vier Flügelmuttern abschrauben – Abb. 48. – Gebläseeinheit inkl. Gebläserad reinigen – Abb. 49. Empfohlenes Reinigungsgerät: Spachtel Abb. 46 Kessel-Abdeckung hinten entfernen Abb.
- Seite 18 Reinigung, Wartung h) Nachheizflächen hinten: Vor der Reinigung muss zum Schutz des Feuerungszylinder der serienmäßig mitgelieferte Reinigungsschutz (Abb. 52) über den Feuerungszylinder geschoben werden. – Reinigungsschutz vollständig über Feuerungszylinder schieben. Ausnehmung oben am Reinigungsschutz muss nach hinten zeigen – Abb. 53. Tipp: Lose Asche auf dem Feuerungszylinder vorher vorsichtig entfernen.
- Seite 19 Reinigung, Wartung i) Reinigungskanal: Aschelade unter linken oder rechten Reinigungskanal stellen. Deckel abschrauben, großen und kleinen Kanal säubern – Abb. 56. Empfohlene Reinigungsgeräte: Ascheschieber Hinweis: Es kann in der Nachheizfläche hinten zur Ausbildung von einer Aschebrücke kommen. Kontrollie- ren Sie mit dem Reinigungsgerät von oben, ob eine Brücke vorhanden ist. Gegebenenfalls durchstoßen Sie die Brücke, bis Sie mit dem Reinigungsgerät am Kesselboden im Reinigungskanal auftreffen.
-
Seite 20: Störungsbehebung
Störungsbehebung Der Holzvergaserkessel SilvaWIN Klassik T überwacht sich im Betrieb selbst. Sämtliche Abweichungen vom nor- malen Betrieb werden am InfoWIN durch Informations-, Fehler- oder Alarmmeldungen angezeigt. Beim Auftre- ten einer dieser Meldungen leuchtet die LED „rot“ , ein Informations-, Fehler oder Alarmsymbol blinkt, ein Infor- mations-Code und eine kurze Beschreibung wird im Klartext angezeigt –... -
Seite 21: Thermische Ablaufsicherung
Fülltür öffnen – Gebläse muss laufen FE 266 Nicht mehr einheizen! Fehler muss behoben Fülltür schließen – Gebläse muss stoppen werden. Ist das nicht der Fall, Windhager-Kundendienst oder Heizungsfachmann verständigen. Anheizauswertung Mit zu nassem Holz und /oder Holz minderer Qualität angeheizt. Anheizvor- FE 372 Zu geringe Feuerungszylinder-Temperatur gang nicht nach Anleitung durchgeführt. -
Seite 22: Al- Meldungen
Wassermangelsicherung hat AL 155 Tritt diese Störung nach kurzer Zeit bzw. in regelmäßigen Abständen auf, angesprochen benachrichtigen Sie bitte den Heizungsfachmann oder den Windhager-Kun- dendienst. a) Verbindungskabel bzw. Steckverbindung InfoWIN zu Feuerungsautomat überprüfen, Reset-Taster betätigen. Windhager-Kundendienst oder Hei- Keine Kommunikation mit zungsfachmann verständigen. -
Seite 23: Konformitätserklärung
Konformitätserklärung für die Holzvergaserkseel-Reihe SilvaWIN Aussteller: WINDHAGER ZENTRALHEIZUNG Technik GmbH Anton Windhager-Strasse 20 A 5201 Seekirchen Gegenstand der Erklärung: Holzvergaserkseel-Reihe SilvaWIN Die Geräte sind konform mit den Anforderungen folgender Dokumente: Dokument Nr. Titel Norm Ausgabe 97/23 EG Druckgeräterichtlinie EN 303-5... -
Seite 24: Garantie Und Gewährleistungsbedingungen
Funktionsmängel, die auf falsche Bedienung oder Einstellung sowie die Verwendung von Brennstoff minderer bzw. nicht empfohlener Qualität zurückzuführen sind, fallen nicht unter Garantie und Gewährleistung. Ebenso entfällt der Garantieanspruch wenn andere Gerätekomponenten, als die von WINDHAGER dafür angebotenen, eingesetzt werden. Die speziellen Garantiebedingungen für Ihren Gerätetyp entnehmen Sie bitte dem Folder „Garantie-Bedingungen“...
