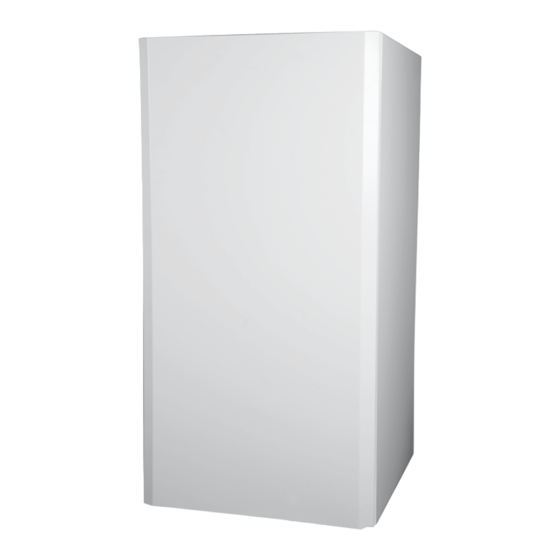

- Seite 1 Montage, Bedienung und Ersatzteile AquaWIN Klassik Registerboiler AK 115W Boiler 06/2012 023919/00...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1. Wichtige Erst-Informationen ........... . . 3 1.1 Sicherheit und Vorsichtsmaßnahmen . -
Seite 3: Wichtige Erst-Informationen
Wichtige Erst-Informationen Wichtige Erst-Informationen 1.1 Sicherheit und Vorsichtsmaßnahmen Der Registerboiler AquaWIN Klassik samt Zubehör entspricht dem neuesten Stand der Technik sowie den ein- schlägigen Sicherheitsvorschriften. Die Montage darf nur von Fachpersonal mit ausreichender Qualifikation vorgenommen werden. Hinweiszeichen Bitte beachten Sie in dieser Anleitung besonders die folgenden Symbole. Achtung! Die Nichtbeachtung der damit gekennzeichneten Hinweise kann zur Gefährdung von Personen führen. -
Seite 4: Bedienung
Bedienung Bedienung 2.1 Kontrolle vor dem Einschalten Bitte überprüfen Sie, bevor sie den Kessel einschalten, ob: – die Heizungsanlage, der Kessel und der Boiler mit Wasser gefüllt und entlüftet sind. – der Anlagendruck bei kalter Anlage am Manometer mindestens 0,8 bar beträgt. 2.2 Funktionskontrolle Information! Ein defektes Sicherheitsventil (in der Kaltwasserleitung) führt zu Überdruck (über 6 bar) und Beschä-... -
Seite 5: Für Den Installateur
Für den Installateur Für den Installateur 3.1 Lieferumfang, Verpackung Registerboiler komplett montiert. Registerboiler mit fest eingebautem Rohrschlangenregister; Boilerflansch Ø 180 mm; PU-Hartschaum-Isolierung; Magnesiumschutzanode; 1 Tauchhülse; je 1 x Vorlauf-/Rücklaufanschluss 3/4“, je 1 x Kalt-/Warmwasseranschluss 3/4“ und 1 x Zirkulationsanschluss 3/4“. 3.2 Montage Der Transport zum Aufstellungsraum erfolgt am besten mit der Transportverpackung. -
Seite 6: Mindestabstände Und Maßskizzen
Für den Installateur 3.3 Mindestabstände und Maßskizzen Die örtlichen Vorschriften und Richtlinien sind einzuhalten. Um an die zu wartenden und zu prüfenden Teile zu gelangen, müssen die angegebenen Mindestabstände unbe- dingt eingehalten werden. Abweichungen von diesen Abmessungen sind nur nach Rücksprache mit unserer Planungsbe ratung möglich. Alle Maße in mm: ... -
Seite 7: Anschluss An Das Brauchwassersystem
Montagehinweise für den Elektriker 3.5 Anschluss an das Brauchwassersystem Die sicherheitstechnischen Anforderungen sind entsprechend den geltenden Vorschriften, Normen und Richt- linien des Kessels und der Brauchwasserbereitung einzuhalten. Brauchwasser-Sicherheitsgruppe (Zubehör NB-019) besteht aus: - Sicherheitsventil-Brauchwasser mit 6 bar Öffnungsdruck - Kaltwasser-Absperrventil - Rückflussverhinderer Wichtige Hinweise: - Die Kaltwasser-Zulauftemperatur darf max. -
Seite 8: Für Den Servicetechniker
Für den Servicetechniker Für den Servicetechniker 5.1 Inbetriebnahme und Wartung a) Anlüften des Sicherheitsventiles-Brauchwasser Ventilknopf gegen Uhrzeigersinn verdrehen bis Wasser austritt. Bei Inbetriebnahme und danach aus Sicher- heitsgründen 1 bis 2 mal pro Jahr durchzuführen. b) Prüfung des Rückflussverhinderers Boiler unter Druck setzen (Kaltwasser-Absperrung öffnen). Kaltwasser-Absperrung schließen und Prüf- schraube öffnen. -
Seite 9: Reinigung Des Boilers
Innenwände beschädigt werden kann. e) Schlamm und Sedimente aus dem Boiler entfernen. f) Dichtung des Flanschdeckels erneuern (Immer eine neue, original Windhager-Dichtung verwenden). g) Tauchhülse auf Flanschdeckel mittels Mutter befestigen. h) Dichtung am Flanschdeckel zentrieren und anschrauben. Alle Sechskantmuttern „handfest“ andrehen, dann mit einem Drehmomentschlüssel, Anzugsmoment 23 Nm, festziehen. -
Seite 10: Technische Daten - Registerboiler
Für den Servicetechniker 5.4 Technische Daten – Registerboiler AK 115W Warmwasserinhalt Gewicht netto max. Betriebsdruck Brauchwasser max. Betriebsdruck Heizungswasser max. Temperatur Brauchwasser °C max. Temperatur Heizungswasser °C 75 (90) Heizfläche Register Heizungswasserinhalt Register Dauerleistung bei Dt 30K bei Kesselleistung 15 kW... -
Seite 11: Ersatzteile
Ersatzteile... -
Seite 12: Garantie Und Gewährleistungsbedingungen
Brennstoff minderer, bzw. nicht empfohlener Qualität zurückzuführen sind, fallen nicht unter Garantie und Gewährleistung. Ebenso entfällt der Garantieanspruch wenn andere Gerätekomponenten, als die von Windhager dafür angebotenen, eingesetzt werden. Die speziellen Garantiebedingungen für Ihren Gerätetyp entnehmen Sie bitte dem Blatt „Garantiebedingungen“, der Ihrem Heizkessel beigelegt wurde.
