2. Für den Installateur

2.3.27 Montage Abgasrohr

a) Abgasrohr zum Kamin ansteigend (ideal sind 45°) installieren. Maximale Abgasrohrlänge 3 m.
Information!
Ein leicht steigender (bis 30°) bzw. waagrechter Teil dieser Abgasstrecke darf max. 1 m lang sein.
b) 90°-Bögen vermeiden, besser sind 45°-Bögen
c) Abgasrohr nicht zu weit in den Kamin schieben.
d) Abgasrohr nicht im Kamin einmauern. Anschluss mit flexiblem Abgasrohreintritt in den Kamin. Durch das
Saugzuggebläse können Schallübertragungen auftreten, welche zu Lärmbelästigungen führen.
e) Der LogWIN ist ein Unterdruckkessel und stellt an die Abgasanlage die Dichtheitsanforderung „N1" nach
EN 1856-1 und EN1856-2. Bitte achten Sie daher bei der Montage auf eine ausreichende Eintauchtiefe (z.B. bei
Verwendung von Windhager-Edelstahl-Kaminsystemen).
f) Die komplette Abgasstrecke muss min. 2 cm dick isoliert sein, um Kondensat zu verhindern bzw. minimieren.
g) Ein Zugbegrenzer ist erforderlich, falls im Betrieb der maximale Zug (siehe technische Daten Pkt. 4.4) über-
schritten wird.
Hinweis!
Eine Anbringung des Zugbegrenzers außerhalb des Abgasweges ca. ½ m unterhalb der Einmün-
dung des Abgasrohres in den Kamin wird empfohlen.
Achtung!
Die Ausführung der Abgastrecke muss den brandschutztechnischen Anforderungen der regionalen
Gesetze, Verordnungen, Richtlinien und Normen entsprechen – siehe auch Pkt. 2.3.3. Mindestab-
stände für Brandschutz, Reinigung und Wartung.

2.3.28 Montage thermische Ablaufsicherung

Anschluss der thermische Ablaufsicherung an die Sicherheitsbatterie
a) Thermische Ablaufsicherung und Reinigungs–T-Stück müssen nach der Montage noch zugänglich sein.
b) Zur Überprüfung der Funktion muss das Abfließen des Wassers sichtbar sein, daher Ablauftrichter verwenden.
c) Der Anschluss darf von Hand nicht absperrbar sein.
Anschluss gemäß EN 303-5.
8
7

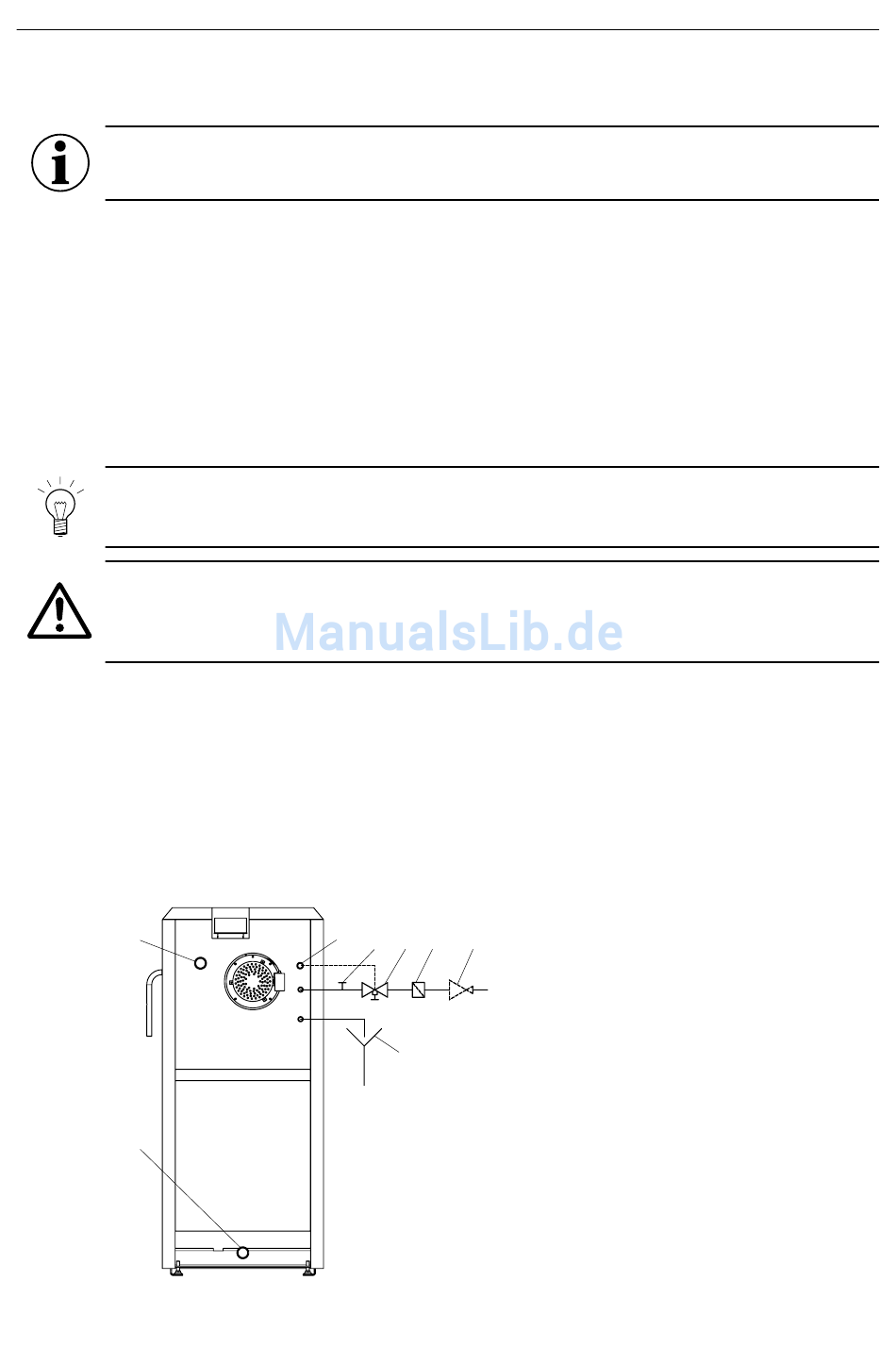

Fig. 68 Anschluss der Sicherheitsbatterie
6
4 3 2 1
Mindestanschlussdruck der Sicherheitsbatterie: 2 bar.
5
Der Anschluss darf von Hand nicht absperrbar sein.
1 ........... Druckminderventil (nur bei KW-Anschluss über 6 bar)
2 ........... Schmutzfänger
3 ........... Thermische Ablaufsicherung (öffnet bei ca. 95 °C)
4 ........... Reinigungs–T-Stück
5 ........... Ablauftrichter
6 ........... Tauchhülse für den Fühler der thermischen Ablaufsicherung
7 ........... Kesselrücklauf
8 ........... Kesselvorlauf
