Aufstellungsvarianten an einer Außenwand
– Aufstellvorschriften –
Die Bilder zeigen das Lüftungs-Speicherheizgerät an einer
Außenwand mit Kanal-System 100. Heizungstechnisch ist unter
dem Fenster der günstigste Aufstellungsort. Es empfiehlt sich
das Gerät bodenfrei (ca. 100 mm) nach Bild 1 bzw. 2 zu mon-
tieren.
Sowohl bei der Wandmontage bzw. Wand-/Bodenmontage als
auch bei der Bodenaufstellung wird das Gerät an den Wand-
halterungen eingehängt. Dadurch wird auf das Kanal-Dichtpro-
fil (siehe Seite 13) ein gewisser Anpreßdruck ausgeübt, der ver-
hindert, daß an den Luftdurchlässen zwischen Wand und
Geräterückseite Undichtigkeiten auftreten.
Bild1: Wandmontage: Im Heizkörpersatz sind 2 Standard-
Wandhalterungen einschließlich Dübel und Schrauben
enthalten, die für reine Wandbefestigung ohne Boden-
abstützung verwendet werden können. Voraussetzung
ist, daß die Befestigungswand für das Gerätegewicht
geeignet ist.
Bild 2: Wand-/Bodenmontage: Bei nicht ausreichend tragfähi-
ger Wand kann das Sonderzubehör für sichere Monta-
ge verwendet werden.
a) Bodenabstützung BKO 18 für Einsatz in Verbindung
mit Standard-Wandhalterungen für Montage an
bedingt tragfähigem Mauerwerk.
b) Wand-/Bodenkonsole WKO 18 für Montage an nicht
tragfähigem Mauerwerk und Leichtbauwand.
Aufstellung auf dem Fußboden
Die Aufstellfläche soll glatt und eben sowie die Tragfähigkeit
des Bodens geeignet sein, die Gewichte der Geräte aufzuneh-
men (siehe Tabelle). Ungleichmäßige Aufstellfläche vermeiden!
Diese können durch Teppiche oder Fliesen entstehen, die teil-
weise unter das Heizgerät reichen! Die Geräte können auf jeden
herkömmlichen Fußboden gestellt werden, jedoch können im
Bereich der Standfüße bei PVC, Parkett- und hellen Teppichbö-
den unter Druck- und Wärmeeinwirkungen Veränderungen
auftreten (auf ausreichende Temperaturbeständigkeit achten!).
Wand- oder Teppichleisten, die an der Geräterückwand anlie-
gen, müssen entfernt werden.
Unterlegplatten (Sonderzubehör) müssen verwendet werden:
– bei wärmeempfindlichen Bodenbelägen, die Temperaturen
von 80°C nicht zuverlässig widerstehen,
– wenn zu erwarten ist, daß die Standfüße im Bodenbereich
einsinken, so daß die Luftzirkulation unter dem Speicherheiz-
gerät behindert wird.

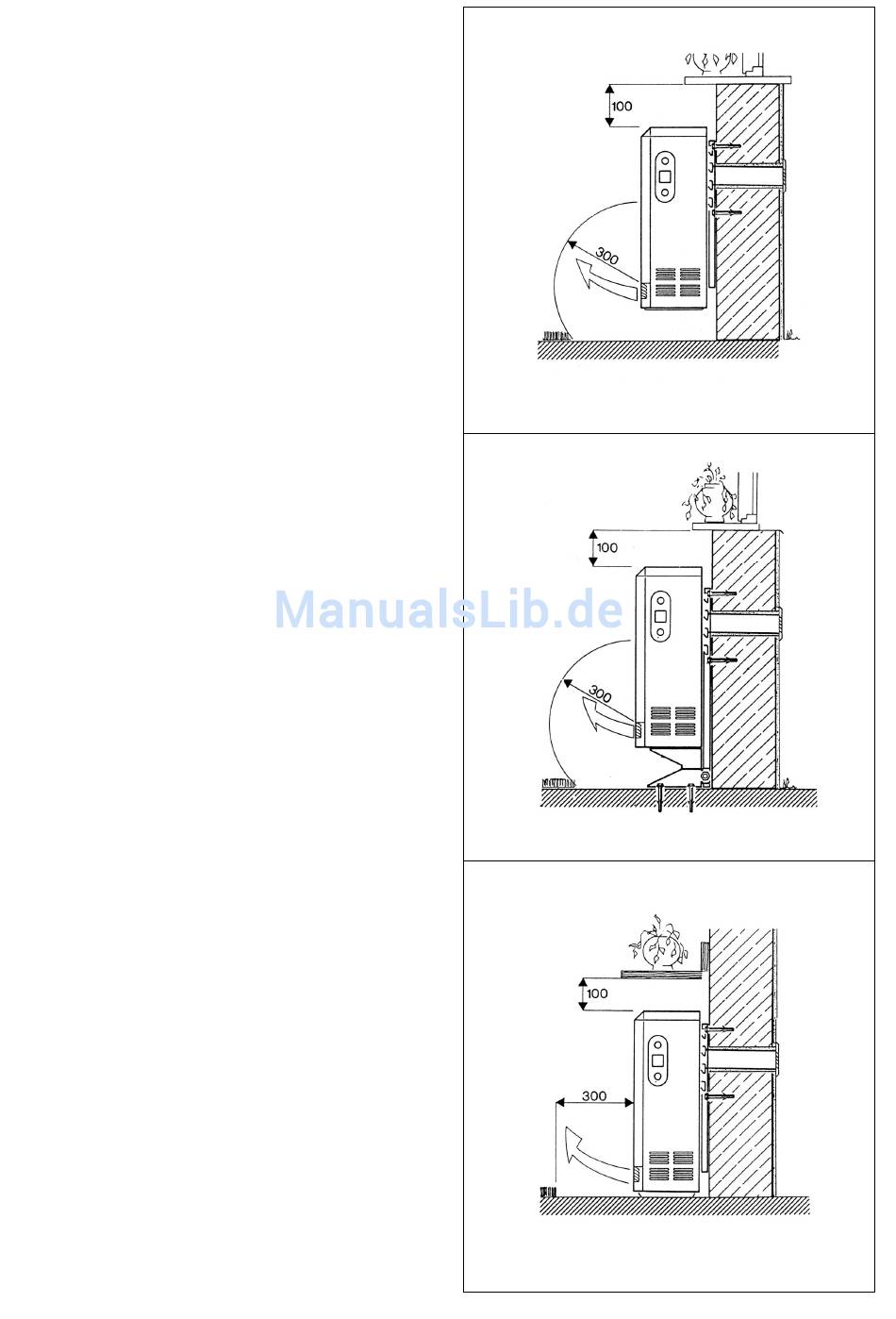

1. Wandmontage
2. Wand-/Bodenmontage
3. Bodenaufstellung
