Montage der Standard-Wandhalterungen bzw. der Wand-/Bodenkonsolen

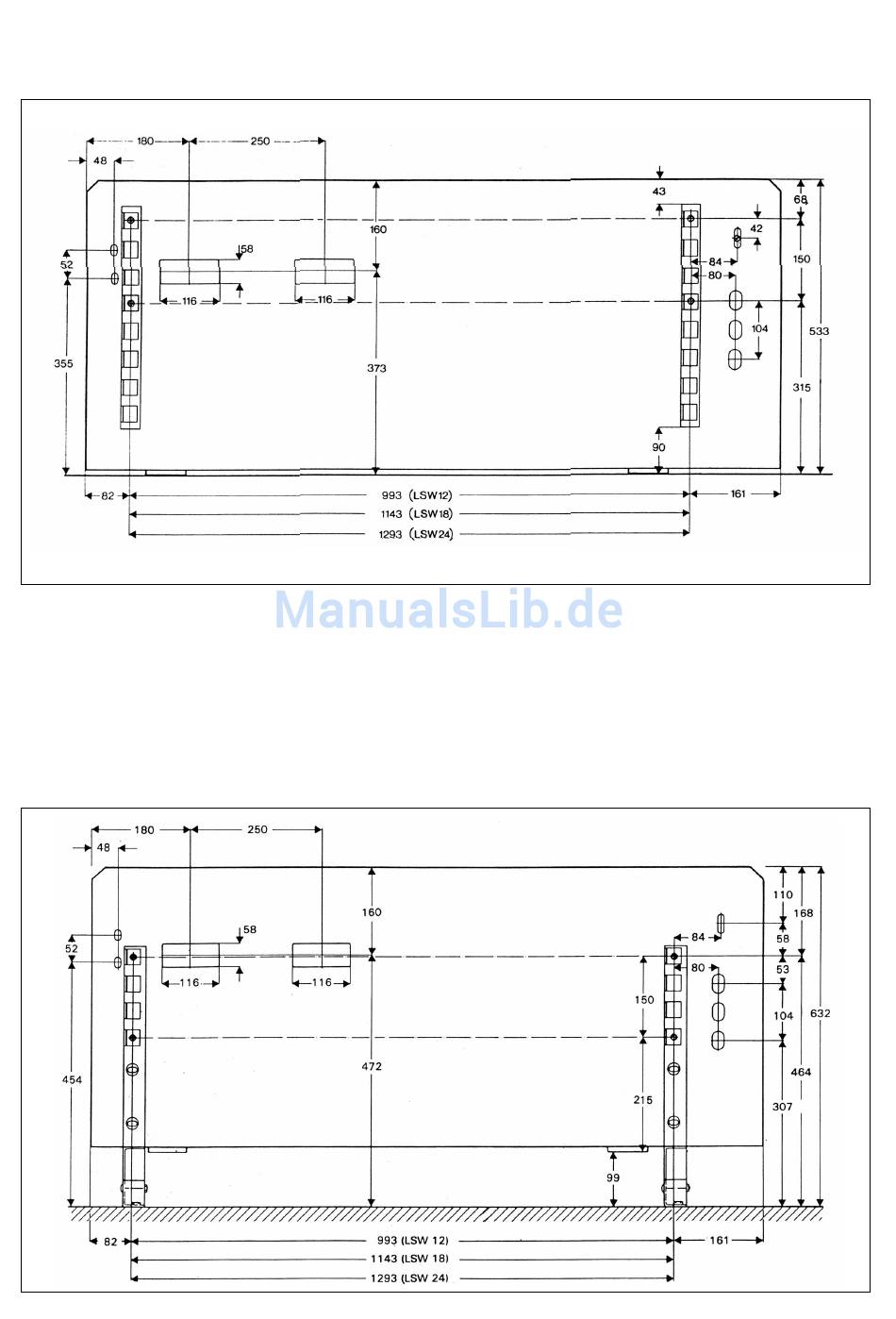

Maßbild-Bohrschablone für Wandmontage oder Bodenaufstellung mit Standard-Wandhalterungen
(hierzu Bilder 1 und 3 mit Beschreibung auf Seite 9)
Beachten Sie bitte bei Bodenaufstellung, falls der Kanaleinbau
im Rohbau erfolgte, die Höhe der Wandhalterungen über dem
fertigen Fußboden, entsprechend dem Maßbild. Die Kanal-
durchlässe Wand/Gerät sollten übereinstimmen.
Maßbild-Bohrschablone für Wand-/Bodenmontage mit Sonderzubehör WKO 18 oder BKO 18
(hierzu Bild 2 mit Beschreibung auf Seite 9)
Die Abstände der 4 Bohrlöcher für Dübel der Wandhalterungs-
schrauben und das Bohrloch für den Dübel der Aushänge-
Sicherung können mittels Wellpappen-Bohrschablone ange-
zeichnet werden.
