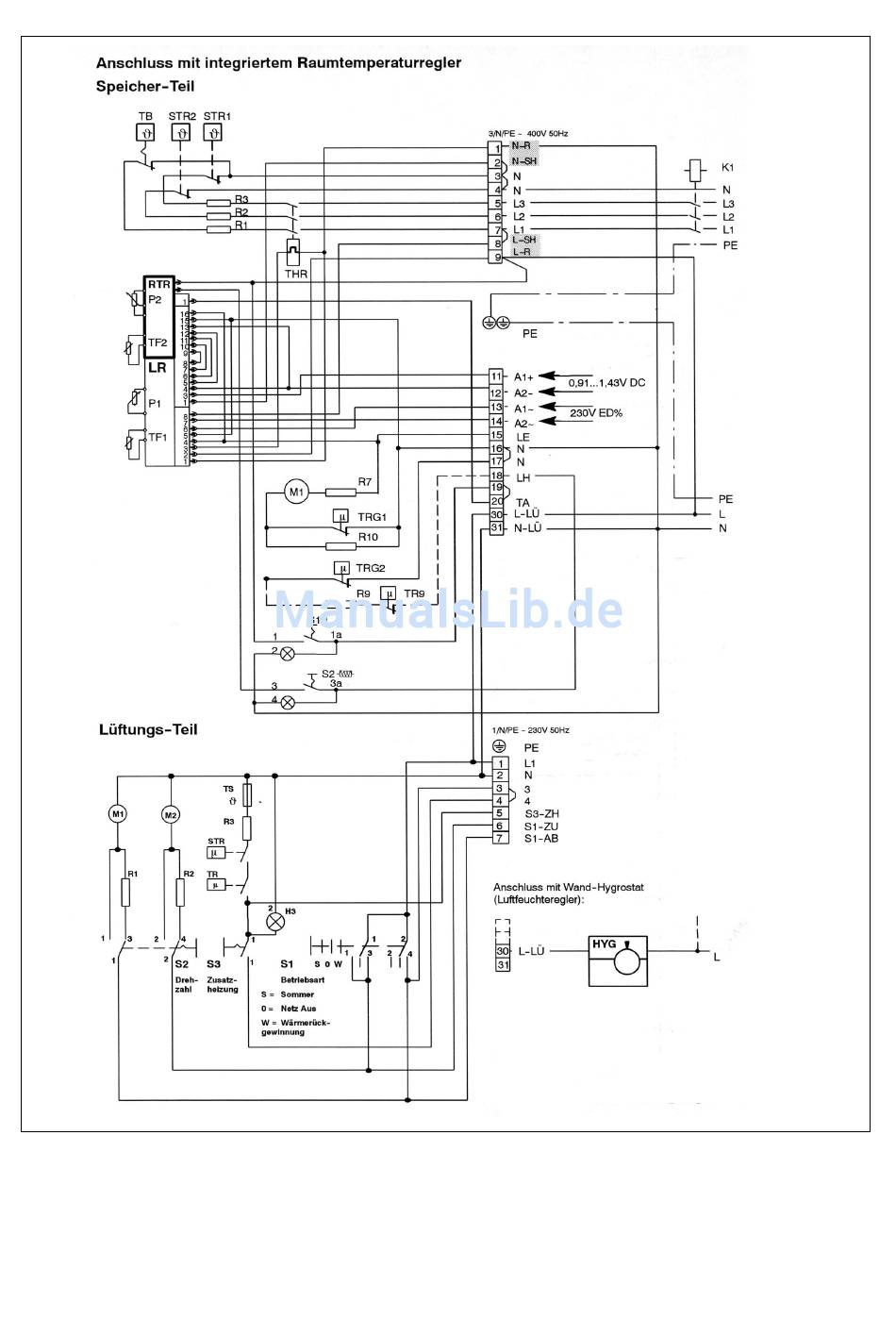

Schaltbild Lüftungs-Speicherheizgerät
In der Installation ist eine allpolige Trennvorrichtung mit einer Kontaktöffnungsweite von mindestens 3 mm vorzusehen.
Speicher-Teil: Einbau-Raumtemperaturregler RTR
Lüftungs-Teil: Dauerphase, manuelle Bedienung über geräteseitige Bedienelemente
Weiteres Anschlußbeispiel:
Lüftungs-Teil: Zuschaltung der Spannungsversorgung mittels Wand-Hygrostat HYG (Luftfeuchteregler); Funktion der geräte-
seitigen Bedienelemente bleiben erhalten (Anwendung in Räumen mit hoher Luftfeuchtigkeit, z.B. Bäder).
Einsatz Timer, Luftqualitätsregler mit gleicher Schaltung möglich. Schaltbilder für Sonderschaltung z.B. für
Schulen, Kindergärten auf Anfrage.
18
