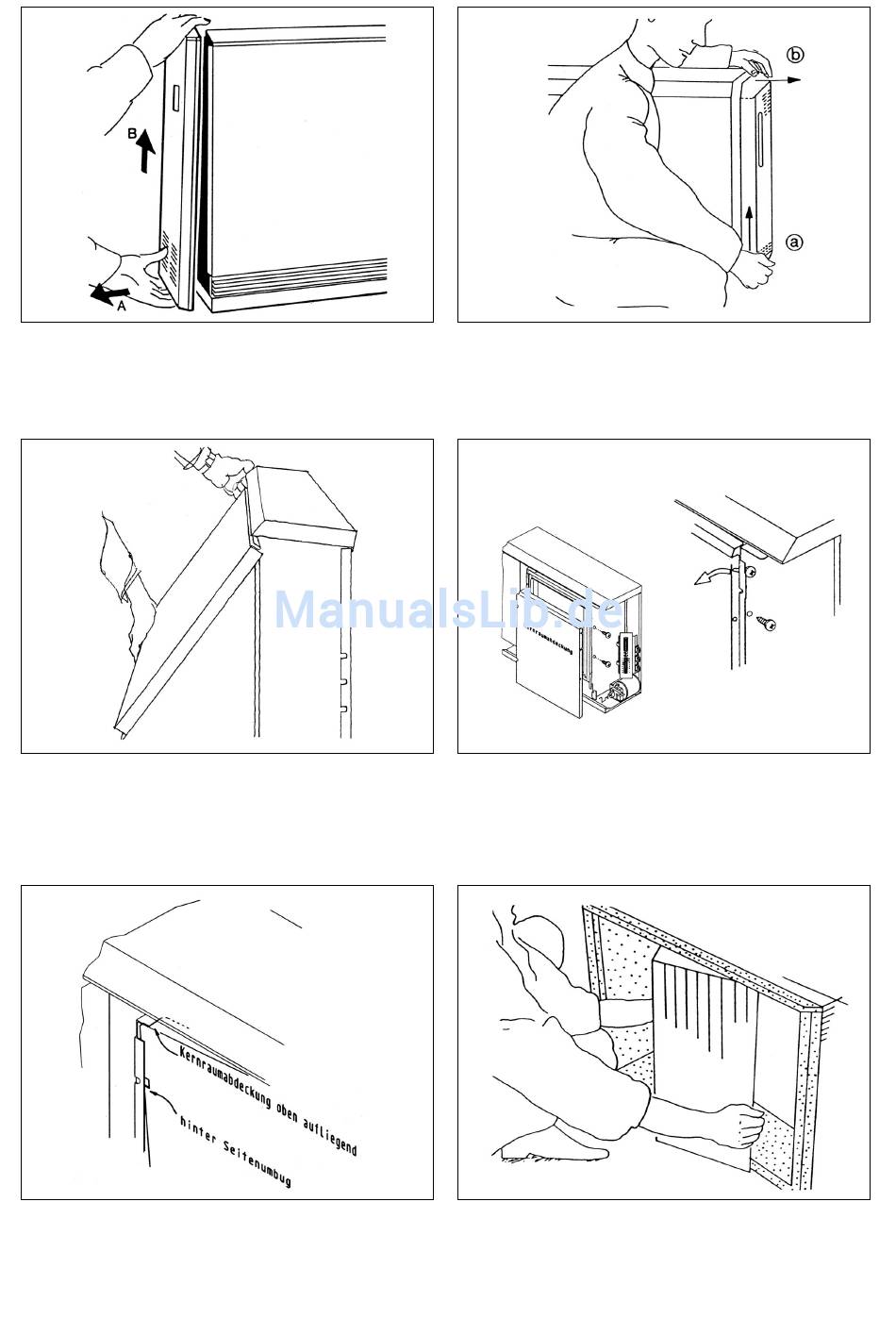

Linke Seitenwand in Richtung A aus den Schnappverschlüssen
ziehen. In Richtung B nach oben aus der Halterungsschraube
abheben. In umgekehrter Reihenfolge wieder anbringen.
Untere Befestigungsschrauben der Vorderwand herausschrau-
ben, Vorderwand nach vorn schwenken und aus oberer
Umkantung herauslösen. In umgekehrter Reihenfolge wieder
anbringen.
Oberer Umbug der Kernraumabdeckung muß auf dem Abdeck-
blech des Kernraums aufliegen. Die seitliche Kante der Kern-
raumabdeckung muß hinter den Umbug der linken Zwi-
schenwand des Speicher-Teils geschoben werden.
Befestigungsschraube für rechte Seitenwand herausschrauben,
Seitenwand ca. 5 mm senkrecht nach oben drücken und an-
schließend waagrecht abziehen. In umgekehrter Reihenfolge
wieder anbringen.
Kernraumabdeckung entfernen. Dabei die beiden seitlichen
Befestigungsschrauben herausschrauben und Kernraumab-
deckung nach rechts ziehen. In umgekehrter Reihenfolge wie-
der anbringen (siehe dazu nächstes Bild).
Faltkarton (Transportsicherung) entfernen.
