Elektrischer Anschluß
Der elektrische Anschluß darf nur von einem konzessio-
nierten Fachmann durchgeführt werden!
Der elektrische Anschluß der Lüftungs-Speicherheizgeräte kann
ohne Anschlußdose als Festanschluß ausgeführt werden (im
oberen Bild Seite 13 angedeutet). Leitungen so kürzen, daß sie
im Betrieb keine heißen Geräteflächen berühren können. Keine
Kabelschleifen hinter oder unter das Gerät legen.
Die Netzversorgung für den Lüftungs-Teil kann mit dem Entla-
destromkreis (Hochtarif) des Speicher-Teils zusammengefaßt
werden. In diesem Fall muß bei der Entladeleitung eine zusätz-
liche Phase (Dauerphase) zur Versorgung des Lüftungs-Teils
mitgeführt werden. Die Kabeleinführung erfolgt auf der rech-
ten Geräteseite am Schaltraum beim Speicher-Teil.

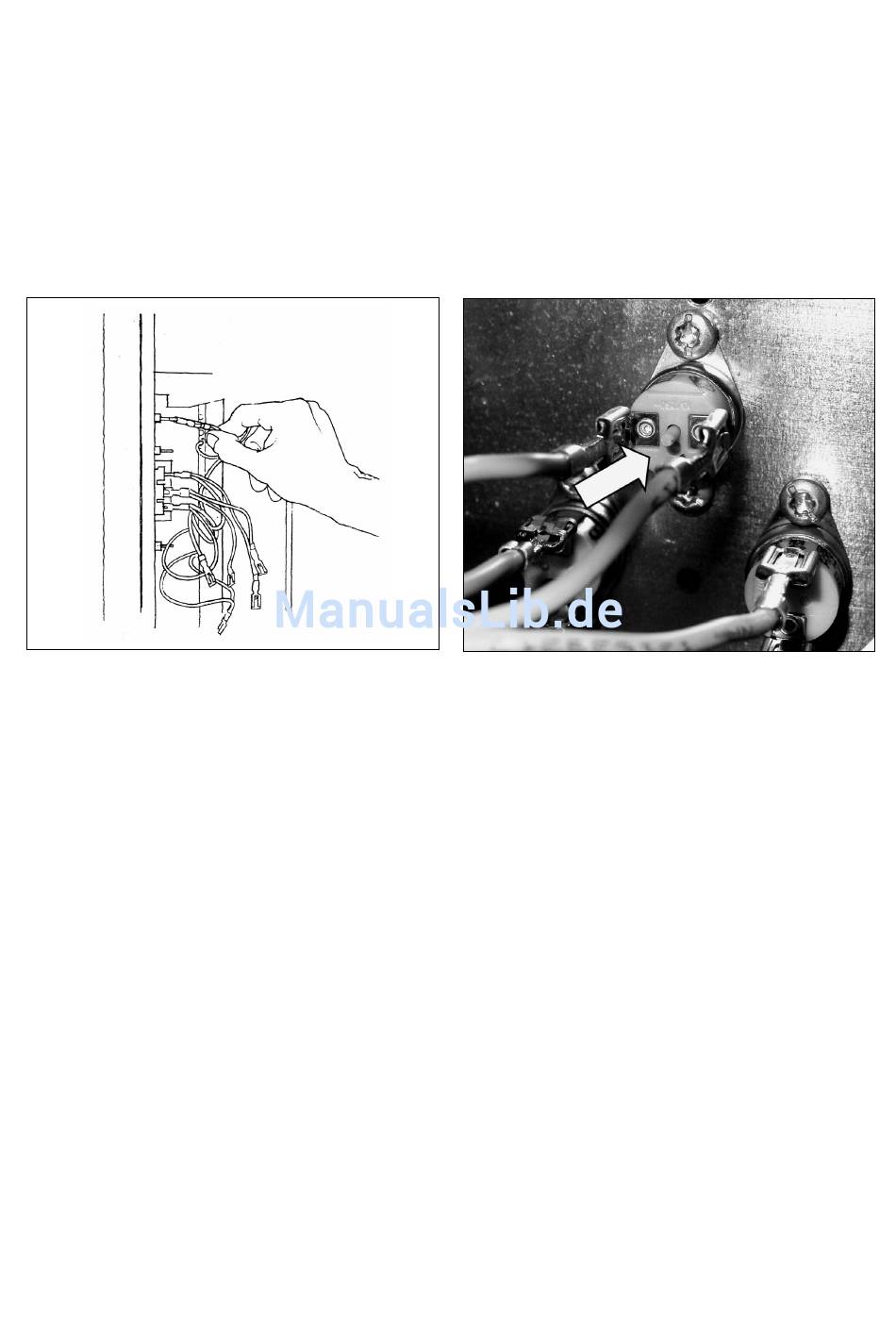

Heizkörper anschließen. Dazu die gekennzeichneten Anschluß-
stecker auf die Anschlußenden der Heizkörper stecken.Die Zwi-
schenwand ist ebenfalls mit den entsprechenden Kennzahlen
versehen. Lose Kabel am Kabelbaum fixieren.
Verdrahtung am Klemmbrett des Speicher-Teils nach den
Schaltplänen Seite 17 bzw. 18 vornehmen. (Ggf. am Schal-
traum des Lüftungs-Teils anschließen falls gesonderte Anschlüs-
se vorgenommen werden).
Achtung!
1. Beachten Sie unbedingt den richtigen Anschluß der Auflade-
steuerleitung DC (Gleich-Kleinspannung) an A1+, A2- oder AC
(Wechselspannung) an A1
2. Einstellung „negatives Störverhalten" am Laderegler nur
erforderlich, wenn das EVU dies vorschreibt.
3. Anpassung an (ältere) ED-Systeme bei AC-Aufladesteuerun-
gen am Laderegler.
4. Reduzieren der Aufladung durch herunterstecken der
Abschalttemperaturen am Laderegler, sofern Dimensionie-
rungsanweisung vorliegt.
Alle Hinweise dazu, sowie eine eventuell erforderliche Funk-
tionsprüfung der Laderegler-Einheit, finden Sie auf den Seiten
20/21 ausführlich erläutert.
, A2
.
~
~
Mindestprüfungen am Speicher-Teil
Sind die Anschlußarbeiten beendet, müssen bei Installationen
im Geltungsbereich der VDE-Vorschriften folgende Mindestprü-
fungen durchgeführt werden:
Isolationsprüfung mit einer Spannung von mindestens 500 V.
Der Isolationswiderstand muß mindestens 0,5 MΩ betragen.
Vom Errichter ist die Leistungsaufnahme der Rohrheizkörper
des Speicher-Teils zu messen (z.B. mit kWh-Zähler). Ersatzweise
kann eine Kaltwiderstandsmessung erfolgen.
Nach erfolgter Prüfung sind alle Gehäuseteile in der auf Seite 11
und 12 beschriebenen, nunmehr umgekehrten Reihenfolge
wieder anzumontieren. Zuvor Luftausblasraum und Schaltraum
reinigen.
Rücksetzen des Temperaturbegrenzers (Störungsfall)
Nur vom Fachmann auszuführen!
– Speicherheizgerät spannungsfrei schalten.
– Gerät ausreichend abkühlen lassen.
– Rechte Seitenwand abnehmen.
– Rücksetzknopf z. B. mit flacher Schraubendreherklinge
betätigen.
15
