4 Bohrlöcher Ø 10 mm für je 2 Standard-Wandhalterungen (C)
bzw. für je 2 Wand-Bodenkonsolen (D) erforderlich.
Wird eine sichere Wandbefestigung mit dem mitgeliefer-
ten Zubehör nicht erreicht, z.B. bei Leichtbauwänden,
muß vom Installateur eine geeignete Wandbefestigung
gewählt werden.
Vor der Aufstellung ist zu prüfen, ob die mitgelieferten Schrau-
ben und Dübel für das entsprechende Mauerwerk geeignet
sind.
Gerätemontage

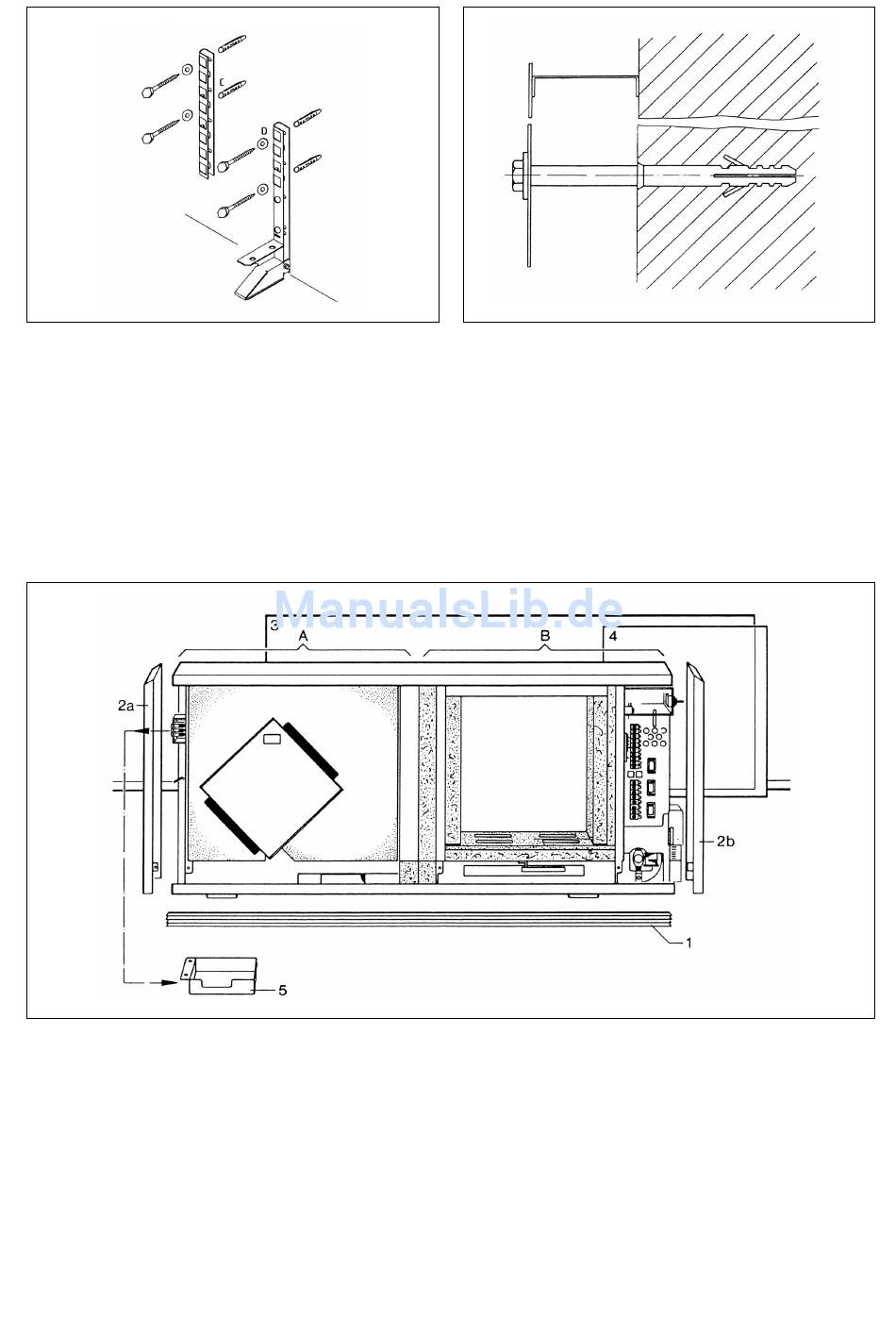

Die Gehäuseteile werden nach der im Bild dargestellten Rei-
henfolge demontiert:
1 Bohrloch Ø 8 mm für Aushängesicherung.
Gerät muß gegen Aushängen gesichert werden (VDE-Vor-
schrift).
Das fertig montierte Gerät muß an der Oberkante einem
waagrechten Zug von mindestens 200 N widerstehen,
ohne zu kippen oder zu verrücken. Wird eine sichere
Wandbefestigung mit dem mitgelieferten Zubehör nicht
erreicht, z.B. bei Leichtbauwänden, muß vom Fachmann
eine geeignete Wandbefestigung gewählt werden.
1 = Luftaustrittsgitter - mit 2 langen Blechschrauben
befestigt.
2a = Linke Seitenwand - ohne Schraubbefestigung.
2b = Rechte Seitenwand - mit 1 metrischen Schraube
unten befestigt.
3 = Vorderwand - mit 2 Blechschrauben unten
befestigt.
4 = Kernraumabdeckung Speicher-Teil (B) - mit
2 kurzen Blechschrauben befestigt.
5 = Schaltraumabdeckung Lüftungs-Teil (A) - mit
2 kurzen Blechschrauben befestigt.
