D
Montage- und Gebrauchsanweisung

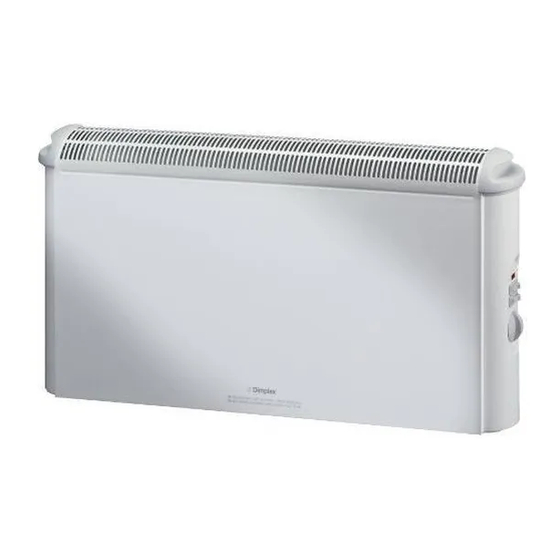

DXW 307 – DXW 330 Wandkonvektor
1. Wichtige Hinweise
Bitte lesen Sie alle in dieser Anweisung aufgeführten Infor-
mationen aufmerksam durch. Bewahren Sie die Anweisung
sorgfältig auf und geben Sie diese gegebenenfalls an Nach-
besitzer weiter.
- Das Gerät ist von einer zugelassenen Fachkraft zu in-
stallieren.
Das Gerät darf nur zur Raumlufterwärmung innerhalb
-
geschlossener Räume verwendet werden.
Reparaturen und Eingriffe in das Gerät dürfen nur von
-
einem Elektro-Fachmann ausgeführt werden.
Im Fehlerfall oder bei längerer Außerbetriebnahme Ge-
-
rät vom Netz trennen. Sicherung ausschalten bzw.
herausdrehen.
Heizgerät nicht abdecken, Brandgefahr!
-
Vorsicht! Außenflächen werden bei Betrieb heiß.
-
Heizgerät nicht ohne Aufsicht betreiben, wenn Klein-
-
kinder in der Nähe sind.
Es dürfen keine Gegenstände in die Öffnungen der
-
Geräte eingeführt werden.
In Räumen, in denen feuergefährliche Stoffe verwen-
-
det werden (z.B. Lösungsmittel etc.), darf das Heizge-
rät nicht betrieben werden.
Die Anschlussleitung darf nicht über das heiße Gerät
-
gelegt werden.
Vorsicht! Nach dem automatischen Einschalten (über
-
den Thermostaten) des angeschlossenen Gerätes in
Ihrer Abwesenheit können Gefahren entstehen, z.B.
könnten zwischenzeitlich zugedeckte oder verstellte
Geräte Brände auslösen.
2. Montage, Installation, Mindestabstände
Das Heizgerät muss horizontal ausgerichtet an einer senk-
rechten Wand, wie im Bild dargestellt, installiert werden.
Die unten aufgeführten Mindestabstände müssen eingehal-
ten werden!
Ferner ist an der Vorderseite des Heizgerätes ein Abstand
von min. 500 mm einzuhalten.
Das Heizgerät darf nicht unmittelbar unterhalb einer Wand-
steckdose installiert werden
Das Gerät ist so zu installieren, dass die Bedienelemente
nicht von einer sich in der Badewanne oder unter der Du-
sche befindlichen Person berührt werden können.
Vorsicht vor brennbaren Gegenständen!
Bitte achten Sie darauf, dass die Luft unten und oben am
Gerät ungehindert ein- und austreten kann
577
230
MIN
.
230
450 MIN
MIN
357
230 MIN

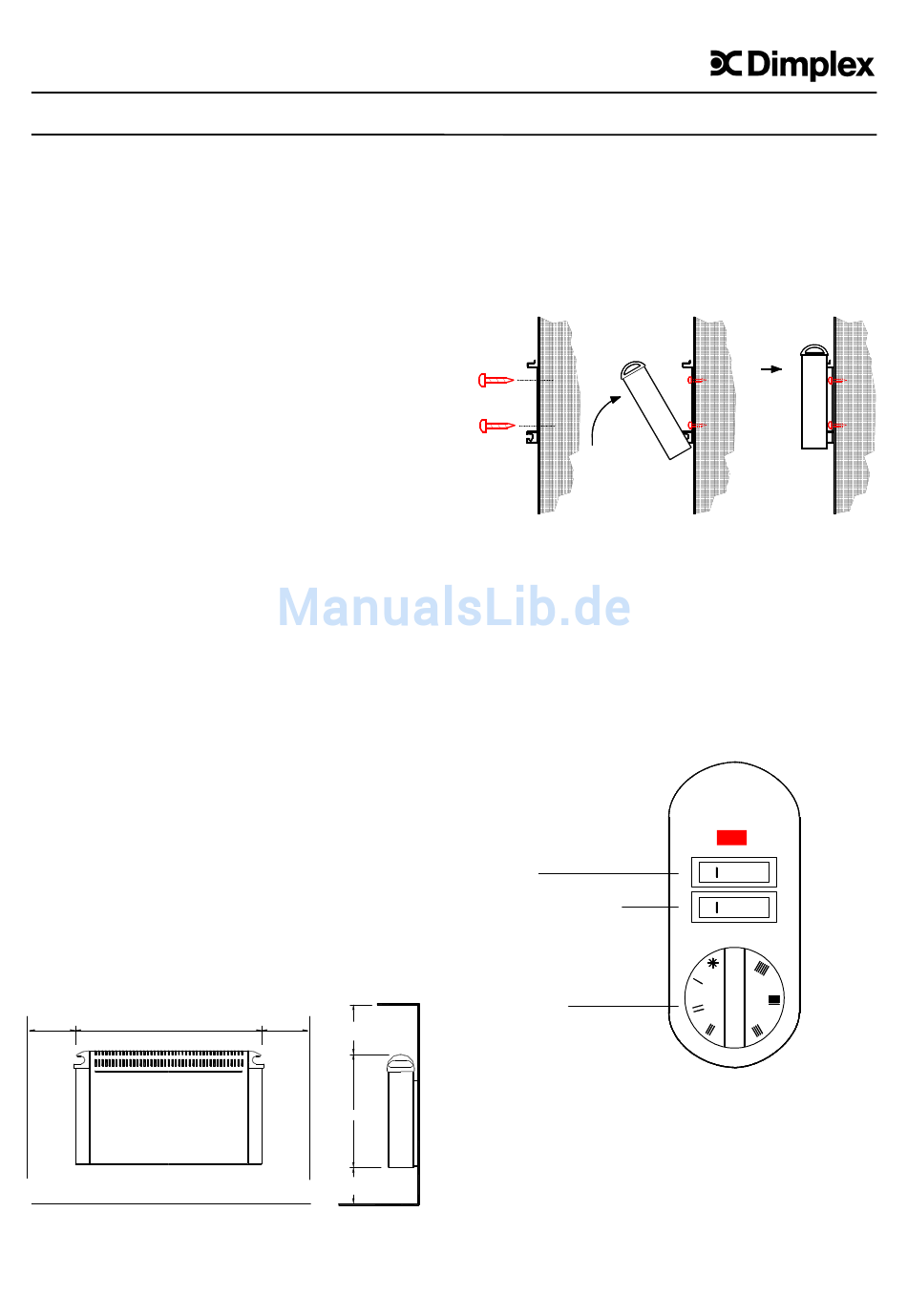

Wandmontage
WICHTIG-
Die an der Rückseite des Gerätes mitgelieferte Original-
Wandhalter muss verwendet werden.
- Befestigungslöcher für Wandhalter bohren.
- Wandhalter fest an die Wand schrauben.
- Heizgerät mit den an der Geräterückwand befindlichen
Schlitzen in die Wandhalterung einhängen.
- Heizgerät oben am Wandhalter einrasten.
3. Elektrischer Anschluss
Die Geräteanschlussleitung muss an eine für das Heizgerät be-
stimmte Anschlussdose angeschlossen werden.
Wenn die Anschlussleitung dieses Gerätes beschädigt wird,
muss sie durch eine besondere Anschlussleitung ersetzt
werden, die vom Hersteller oder seinem Kundendienst er-
hältlich ist.
4. Heizbetrieb
Alle Schalterfunktionen sind unten erläutert.
Ein/Aus
Leistung 50%, 100%
(DXW 315 – DXW 330)
Thermostat
Das Heizgerät ist mit einem Thermostaten ausgestattet, mit
dem das Heizgerät und damit die Raumtemperatur durch
Wahl der entsprechenden Einstellung geregelt werden
kann.
∗ ∗ ∗ ∗
Die Einstellung bedeutet eine Raumtemperatur von ca.
6° C (Frostschutzstellung).
Rechtsdrehen (im Uhrzeigersinn) des Thermostatknopfes
erhöht den eingestellten Temperaturwert, Linksdrehen (ge-
gen den Uhrzeigersinn) reduziert den Temperaturwert.
2
1
INDCEADX30 Issue 1 07/10/D
I O
II I
