Elektrischer Anschluss

A
B
C

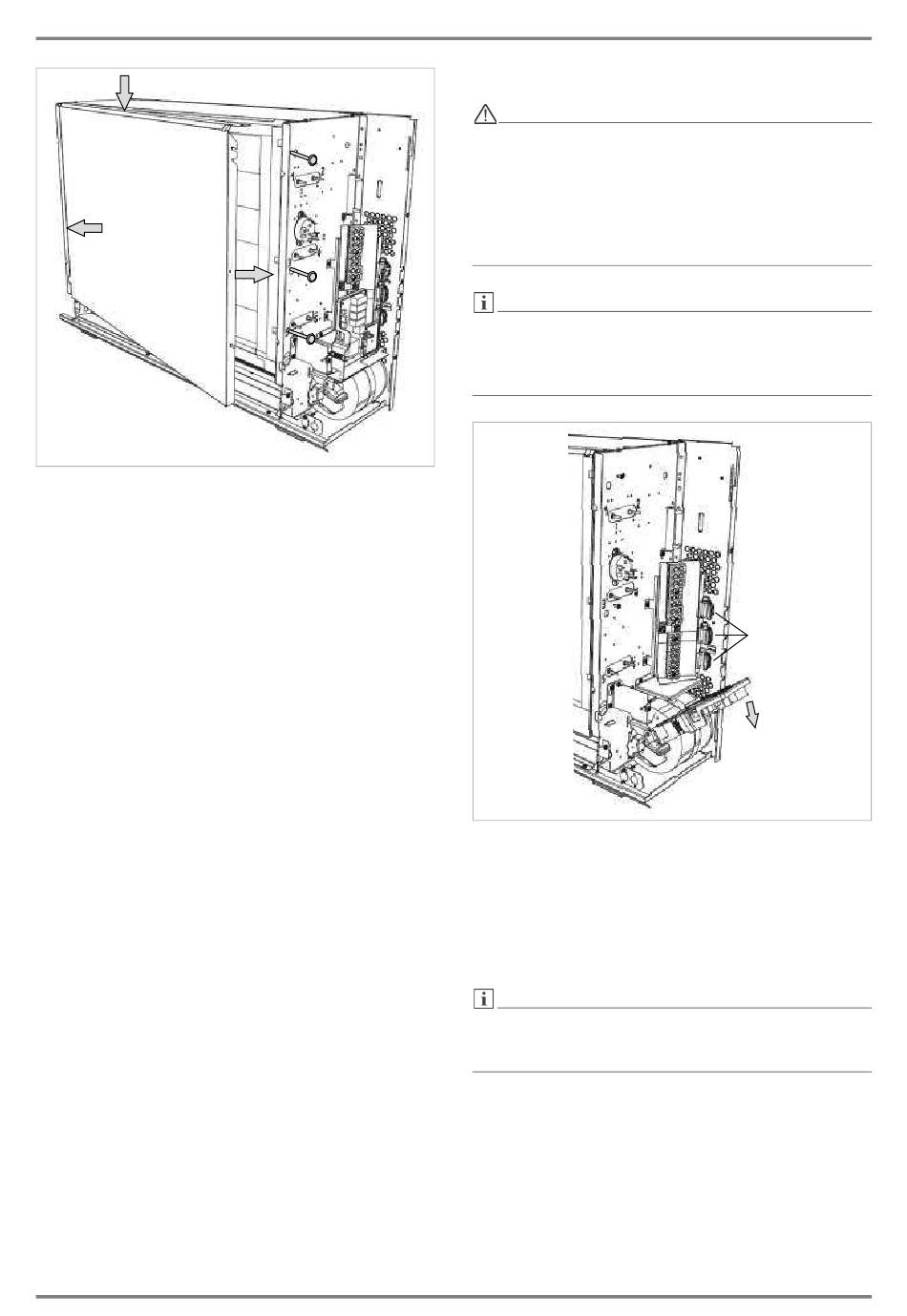

7.12 Kernraumabdeckung wieder einsetzen.
Links: Die Oberkante (A) der Kernraumabdeckung
muss auf der Zwischenwand aufliegen. Seitliche
Kante (B) hinter den Umbug der Zwischenwand schie-
ben.
Rechts: Seitliche Kante der Kernraumabdeckung (C)
zwischen Wärmedämmung und Zwischenwand ein-
führen. Auf Führungsschlitze achten.
Kernraumabdeckung fest andrücken und mit den
drei Schrauben befestigen.
www.dimplex.eu
8. Elektrischer Anschluss
ACHTUNG!
Beim elektrischen Anschluss des Speicher-
heizgerätes sind die einschlägigen VDE-, EN-
und IEC-Normen zu beachten. Die techni-
schen Anschlussbedingungen des Energie-
versorgers bzw. Netzbetreibers müssen ein-
gehalten werden.
HINWEIS
Dem Gerät muss eine allpolige Trennvorrichtung mit
mindestens 3 mm Kontaktabstand vorgeschaltet sein.
Diese Forderung wird zum Beispiel durch Sicherungs-
automaten erfüllt.
8.1 Hauptelektronik um 90° nach unten klappen (A),
um Zugang zu den Anschlussklemmen zu erhalten.
Elektrische Anschlussleitungen einführen und zu-
gentlasten. (B). Leitungen so kürzen, dass sie im Be-
trieb keine heißen Geräteflächen berühren können.
Keine Kabelschleifen hinter oder unter das Gerät le-
gen!
HINWEIS
Achten Sie beim hochklappen der Hauptelektronik in
die vertikale Position darauf, dass keine Leitungen
eingeklemmt werden.
Elektrischen Anschluss nach Schaltbild herstellen.
Schaltbild und Anschlussklemmen siehe Folgeseite.
Fertigmontage
Gehäuseteile wieder anbringen, umgekehrter Vor-
gang der Demontage.
