Dimplex KSE Montage- Und Gebrauchsanweisung

D

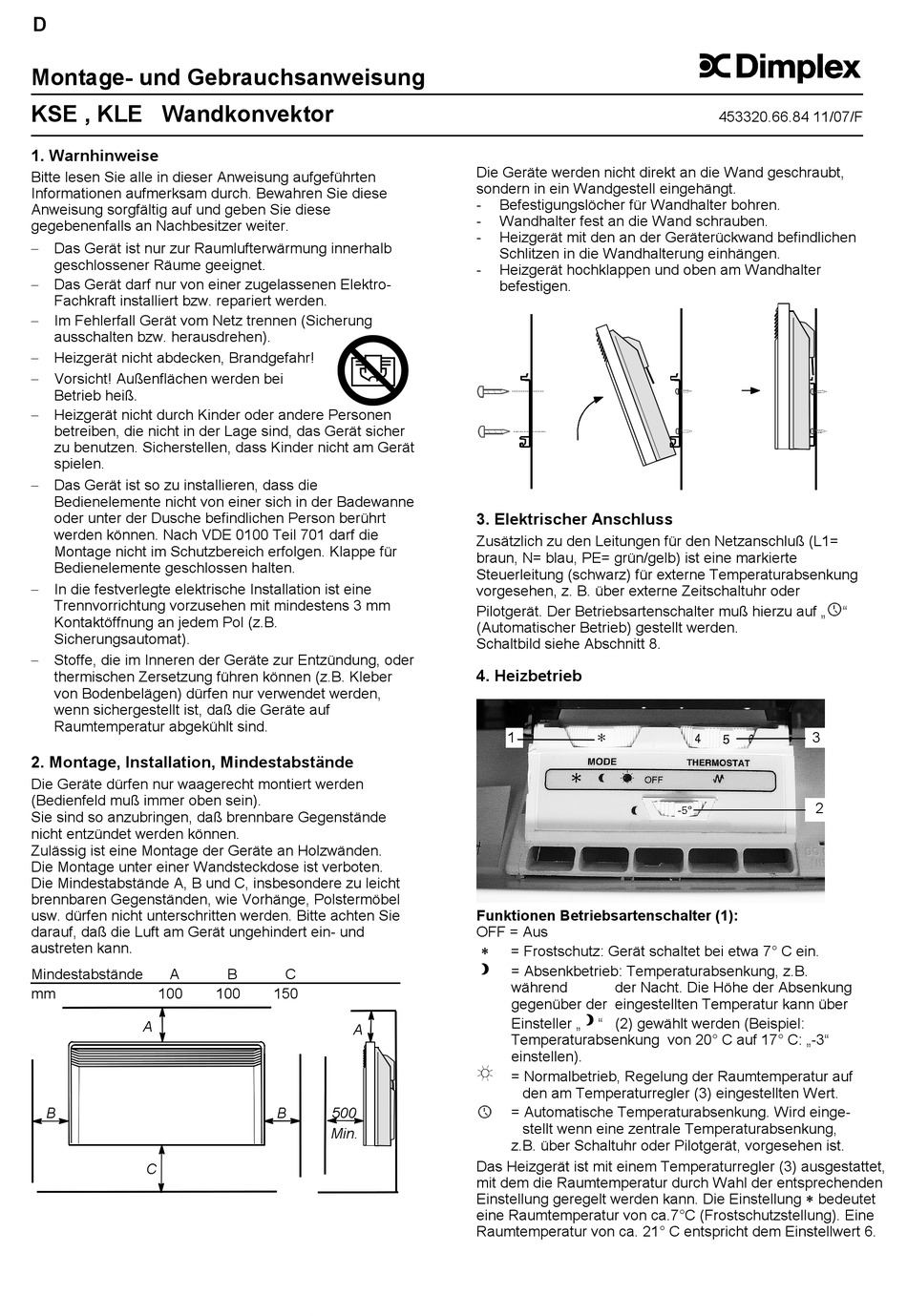

Montage- und Gebrauchsanweisung
KSE , KLE Wandkonvektor
1. Warnhinweise
Bitte lesen Sie alle in dieser Anweisung aufgeführten
Informationen aufmerksam durch. Bewahren Sie diese
Anweisung sorgfältig auf und geben Sie diese
gegebenenfalls an Nachbesitzer weiter.
− Das Gerät ist nur zur Raumlufterwärmung innerhalb
geschlossener Räume geeignet.
− Das Gerät darf nur von einer zugelassenen Elektro-
Fachkraft installiert bzw. repariert werden.
− Im Fehlerfall Gerät vom Netz trennen (Sicherung
ausschalten bzw. herausdrehen).
− Heizgerät nicht abdecken, Brandgefahr!
− Vorsicht! Außenflächen werden bei
Betrieb heiß.
− Heizgerät nicht durch Kinder oder andere Personen
betreiben, die nicht in der Lage sind, das Gerät sicher
zu benutzen. Sicherstellen, dass Kinder nicht am Gerät
spielen.
− Das Gerät ist so zu installieren, dass die
Bedienelemente nicht von einer sich in der Badewanne
oder unter der Dusche befindlichen Person berührt
werden können. Nach VDE 0100 Teil 701 darf die
Montage nicht im Schutzbereich erfolgen. Klappe für
Bedienelemente geschlossen halten.
− In die festverlegte elektrische Installation ist eine
Trennvorrichtung vorzusehen mit mindestens 3 mm
Kontaktöffnung an jedem Pol (z.B.
Sicherungsautomat).
− Stoffe, die im Inneren der Geräte zur Entzündung, oder
thermischen Zersetzung führen können (z.B. Kleber
von Bodenbelägen) dürfen nur verwendet werden,
wenn sichergestellt ist, daß die Geräte auf
Raumtemperatur abgekühlt sind.
2. Montage, Installation, Mindestabstände
Die Geräte dürfen nur waagerecht montiert werden
(Bedienfeld muß immer oben sein).
Sie sind so anzubringen, daß brennbare Gegenstände
nicht entzündet werden können.
Zulässig ist eine Montage der Geräte an Holzwänden.
Die Montage unter einer Wandsteckdose ist verboten.
Die Mindestabstände A, B und C, insbesondere zu leicht
brennbaren Gegenständen, wie Vorhänge, Polstermöbel
usw. dürfen nicht unterschritten werden. Bitte achten Sie
darauf, daß die Luft am Gerät ungehindert ein- und
austreten kann.
Mindestabstände A
mm 100
A
B
C
B C
100 150
A
B 500
Min.
Die Geräte werden nicht direkt an die Wand geschraubt,
sondern in ein Wandgestell eingehängt.
- Befestigungslöcher für Wandhalter bohren.
- Wandhalter fest an die Wand schrauben.
- Heizgerät mit den an der Geräterückwand befindlichen
Schlitzen in die Wandhalterung einhängen.
- Heizgerät hochklappen und oben am Wandhalter
befestigen.
3. Elektrischer Anschluss
Zusätzlich zu den Leitungen für den Netzanschluß (L1=
braun, N= blau, PE= grün/gelb) ist eine markierte
Steuerleitung (schwarz) für externe Temperaturabsenkung
vorgesehen, z. B. über externe Zeitschaltuhr oder
Pilotgerät. Der Betriebsartenschalter muß hierzu auf „
(Automatischer Betrieb) gestellt werden.
Schaltbild siehe Abschnitt 8.
4. Heizbetrieb
1
Funktionen Betriebsartenschalter (1):
OFF = Aus
∗
= Frostschutz: Gerät schaltet bei etwa 7° C ein.
= Absenkbetrieb: Temperaturabsenkung, z.B.
während der Nacht. Die Höhe der Absenkung
gegenüber der eingestellten Temperatur kann über
Einsteller „ " (2) gewählt werden (Beispiel:
Temperaturabsenkung von 20° C auf 17° C: „-3"
einstellen).
= Normalbetrieb, Regelung der Raumtemperatur auf
den am Temperaturregler (3) eingestellten Wert.
= Automatische Temperaturabsenkung. Wird einge-
stellt wenn eine zentrale Temperaturabsenkung,
z.B. über Schaltuhr oder Pilotgerät, vorgesehen ist.
Das Heizgerät ist mit einem Temperaturregler (3) ausgestattet,
mit dem die Raumtemperatur durch Wahl der entsprechenden
Einstellung geregelt werden kann. Die Einstellung
eine Raumtemperatur von ca.7°C (Frostschutzstellung). Eine
Raumtemperatur von ca. 21° C entspricht dem Einstellwert 6.
453320.66.84 11/07/F
"
3
2
∗
bedeutet
