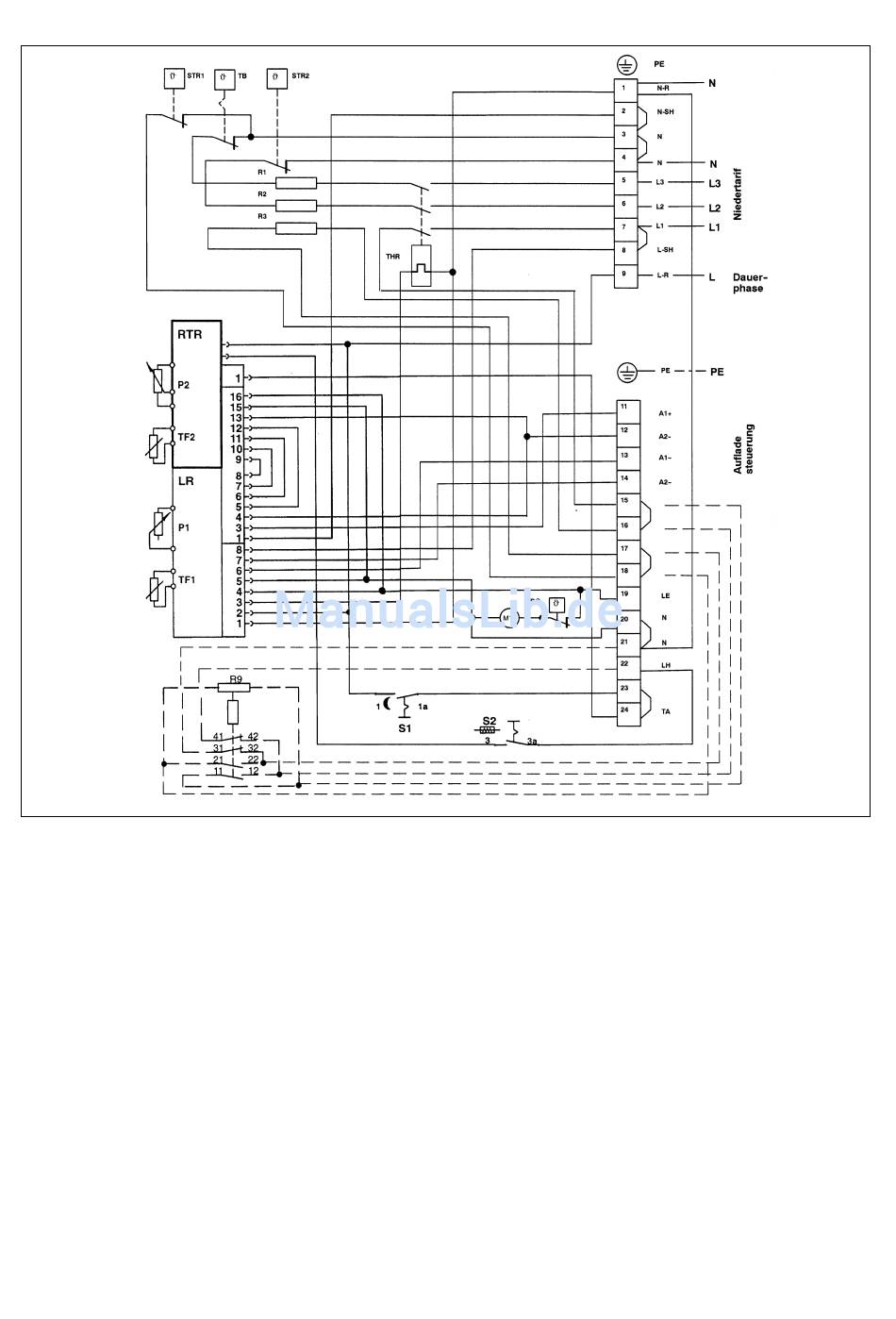

Elektrischer Anschluß VKD 24
Schaltbild-Bezeichnungen
A1+, A2-
Steuersignal DC-Aufladesteuerung
(0,91-1,43 V DC)
A1~, A2~
Steuersignal AC-Aufladesteuerung
(ED%, 230 V AC)
L1, L2, L3
Außenleiter
LE
Ansteuerung Lüfter
LH
Ansteuerung Zusatzheizung
LR
Laderegler
L-R
Phase Laderegler
L-SH
Phase Direktansteuerung
M1
Lüftermotor
N
Nulleiter
N-R
Nulleiter Laderegler
N-SH
Nulleiter Direktansteuerung
PE
Schutzleiter
Die technischen Anschlußbedingungen (TAB) der Energie-Versorgungsunternehmen sind zu beachten.
Gemäß geltenden Vorschriften muß bei festem Anschluß dem Gerät eine allpolige Trennvorrichtung mit mindestens 3 mm Kon-
taktabstand vorgeschaltet sein. Diese Forderung wird zum Beispiel durch Sicherungsautomaten erfüllt.
Bei Verwendung der Schutzmaßnahmen „Fehlerstrom-Schutzschaltung" (sowohl bei bereits in Ihrer Installation vorhandenem Feh-
lerstrom-Schutzschalter als auch bei Neuinstallation Ihrer Anlage) darf in Verbindung mit diesem Gerät nur ein pulsstromsensitiver
Fehlerstrom-Schutzschalter vorgeschaltet werden.
P1
Einsteller für Aufladung
P2
Einsteller für Raumtemperatur
R1-R3
Heizkörper
R9
Schaltrelais Zusatzheizung (Zubehör)
RTR
Raumtemperaturregler
STR 1,2
Sicherheitstemperaturregler
S1
Schalter Temperaturabsenkung
S2
Schalter Zusatzheizung
TA
Temperaturabsenkung. Bei externer Beschaltung
Brücke entfernen und an Klemme 24 anklemmen
TB
Temperaturbegrenzer
TF1
Kerntemperaturfühler
TF2
Raumtemperaturfühler
THR
Thermoschütz für Aufladung
TRG
Temperaturregler Lüftungsgitter
10
