Hardwareeinrichtung

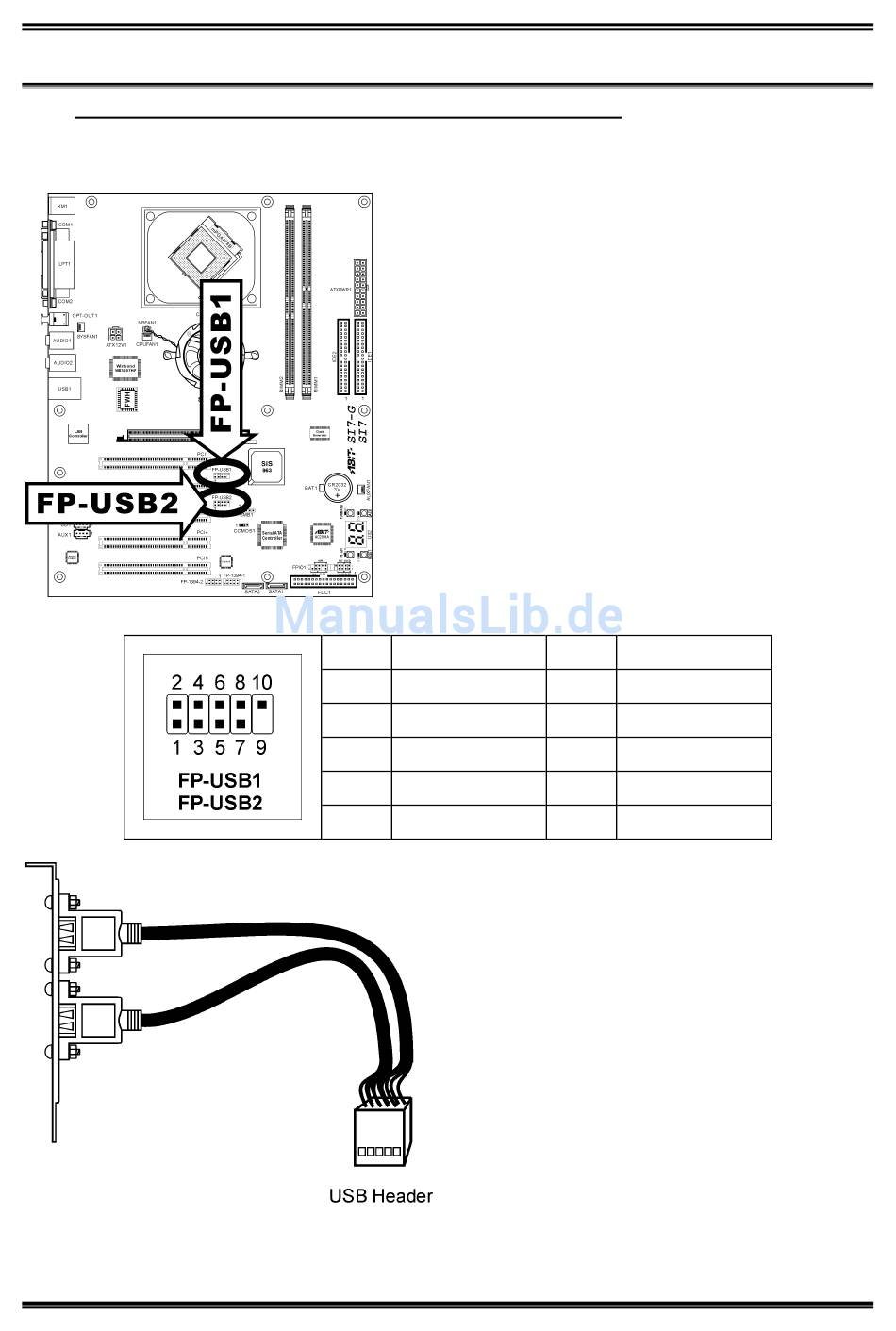

(5). Zusätzlicher Header für USB-Schnittstelle [FP-USB1, FP-USB2]
Diese Header bieten je zewi zusätzlichen USB 2.0-Portanschluß über ein Verlängerungskabel und
Klammer.
Pin-Nr. Pin-Zuweisung
1 VCC
3 Daten0 -
5 Daten0 +
7 Erde
9 NC
Pin-Nr. Pin-Zuweisung
2 VCC
4 Daten1 -
6 Daten1 +
8 Erde
10 NC
2-9
