Header Für Infrarotgerät [Fp-1394-1, Fp-1394-2] - Abit SI7 Handbuch

2-10

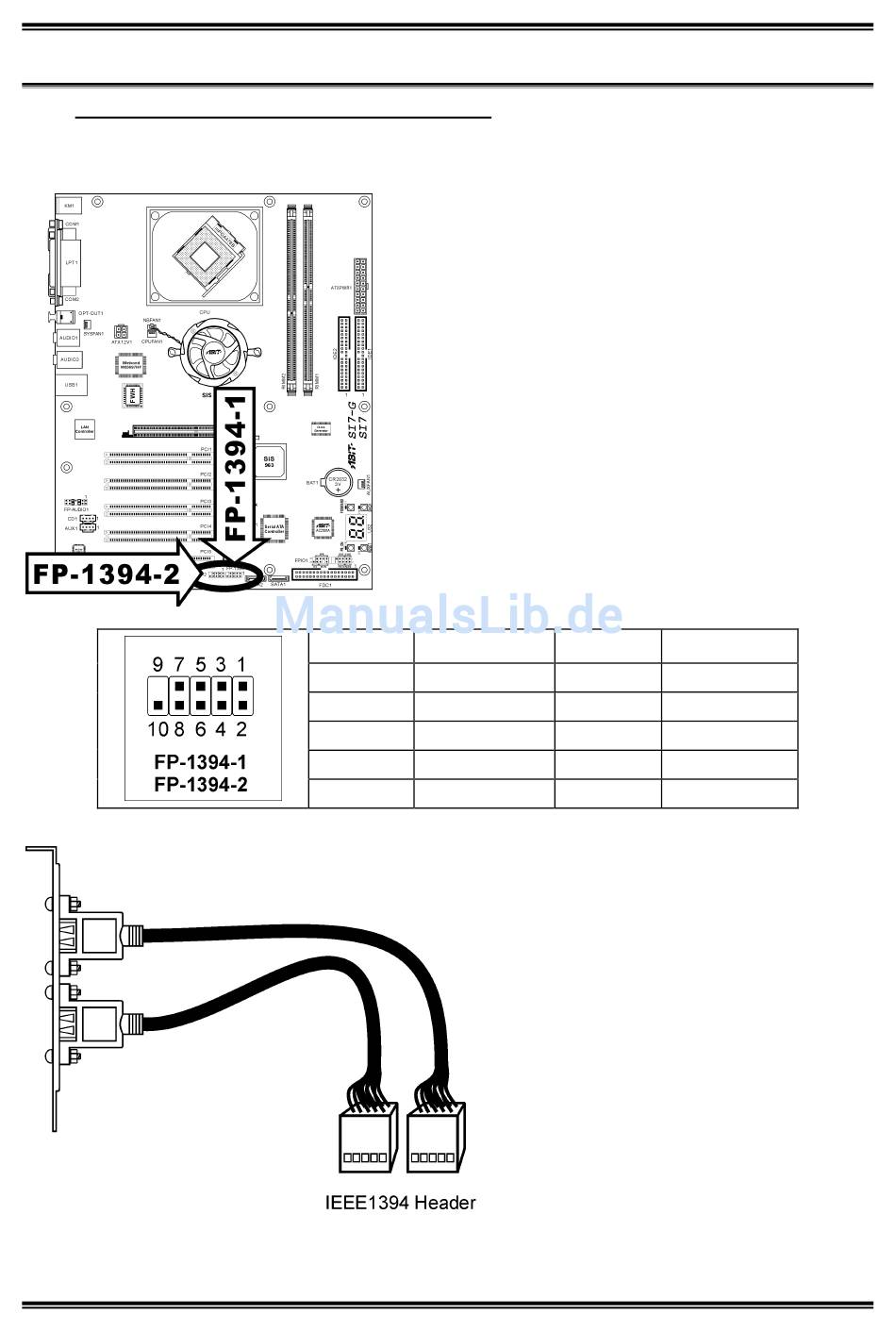

(6). Header für Infrarotgerät [FP-1394-1, FP-1394-2]
Diese Header bieten je einen zusätzlichen IEEE1394-Portanschluß über ein Verlängerungskabel und
Klammer.
SI7 Serie
Pin-Nr. Pin-Zuweisung
1 TPA0 +
3 GND
5 TPB0 +
7 +12V
9 NC
Pin-Nr. Pin-Zuweisung
2 TPA0 -
4 GND
6 TPB0 -
8 +12V
10 GND
Kapitel 2
