Hardwareeinrichtung

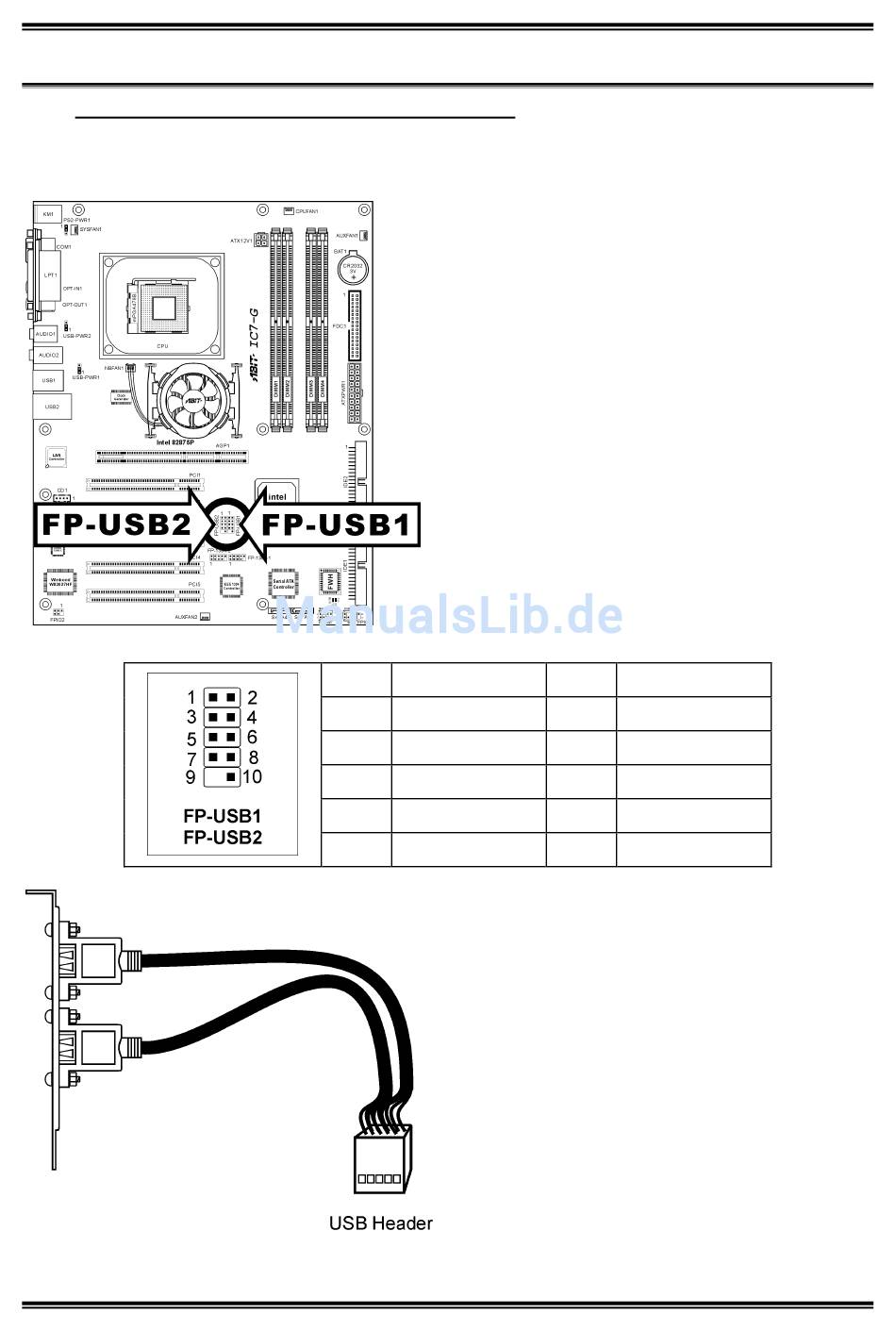

(7). Zusätzliche USB Port-Header [FP-USB1, FP-USB2]
Diese Header bieten jeweils Anschluss für 2 zusätzliche USB 2.0 Ports über ein USB-Kabel für USB
2.0-Spezifikationen.
Pin Zuweisung
1 VCC
3 Data0 -
5 Data0 +
7 Erde
9 NC
Pin Zuweisung
2 VCC
4 Data1 -
6 Data1 +
8 Erde
10 NC
2-11
