2-8

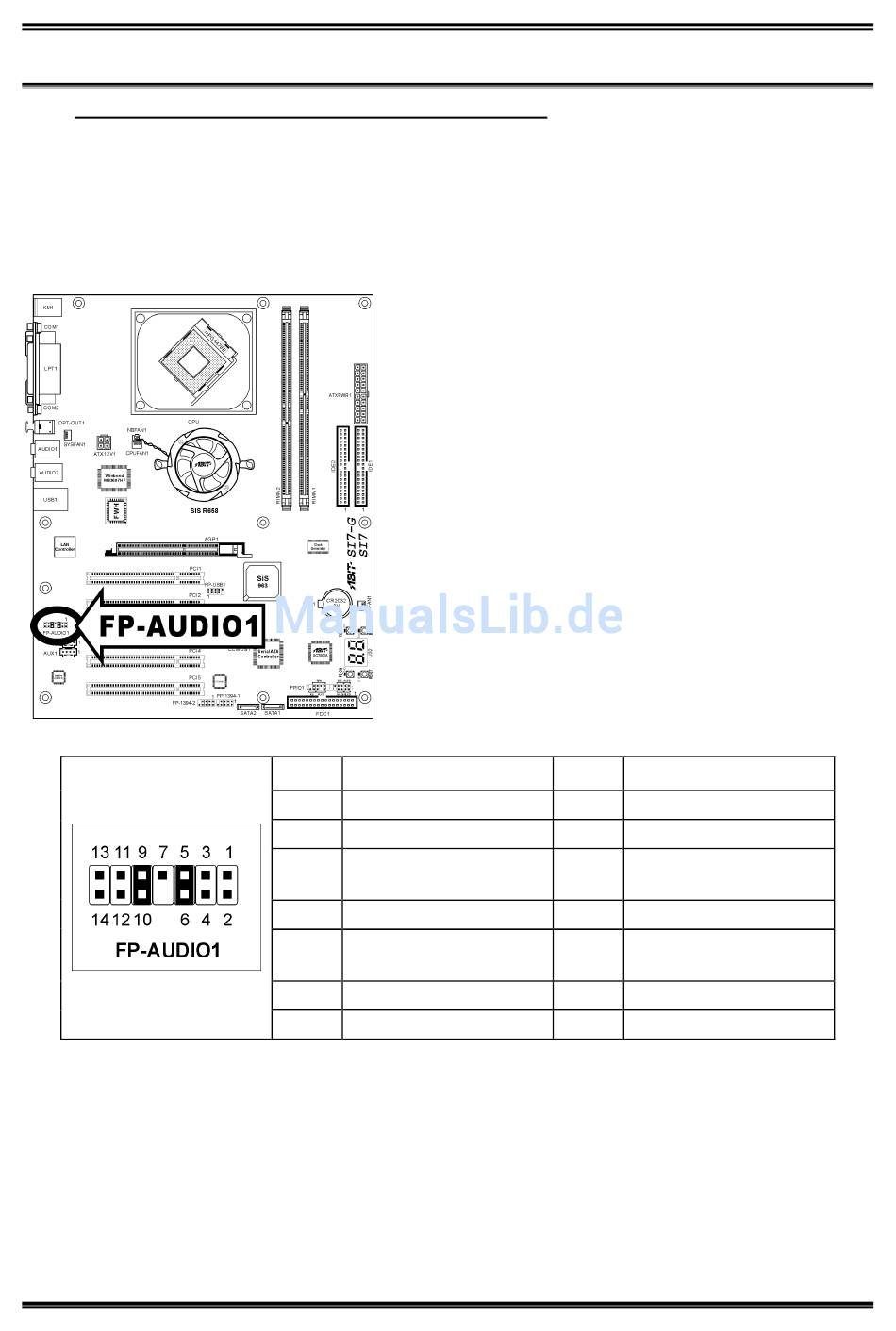

(4). Header für Frontplatten-Audioanschluss [FP-AUDIO1]
Dieser Header dient der Verbindung mit dem Audioanschluss auf der Frontplatte.
•
Entfernen Sie alle Jumper dieses Headers, um den Audioanschluss an der Frontplatte zu verwenden.
Verbinden Sie den Header dann über das beigefügte Verlängerungskabel mit der Frontplatte.
•
Trennen Sie das Verlängerungskabel zur Verwendung des Audioanschlusses auf der Rückseite ab,
und befestigen die Jumper wieder auf Pin 5-6 und Pin 9-10 (Voreinstellung).
SI7 Serie
Pin-Nr. Pin-Zuweisung
1 Audio Mic.
3 Audio Mic. Bias
Lautsprecherausgang;
5
rechter Kanal
7 X
Lautsprecherausgang;
9
linker Kanal
11 Erde
13 VCC
Pin-Nr. Pin-Zuweisung
2 Erde
4 VCC
Lautsprecherausgang;
6
rechter Channel Return
8 NC
Lautsprecherausgang;
10
linker Channel Return
12 S/PDIF-In
14 S/PDIF-Out
Kapitel 2
