2-14

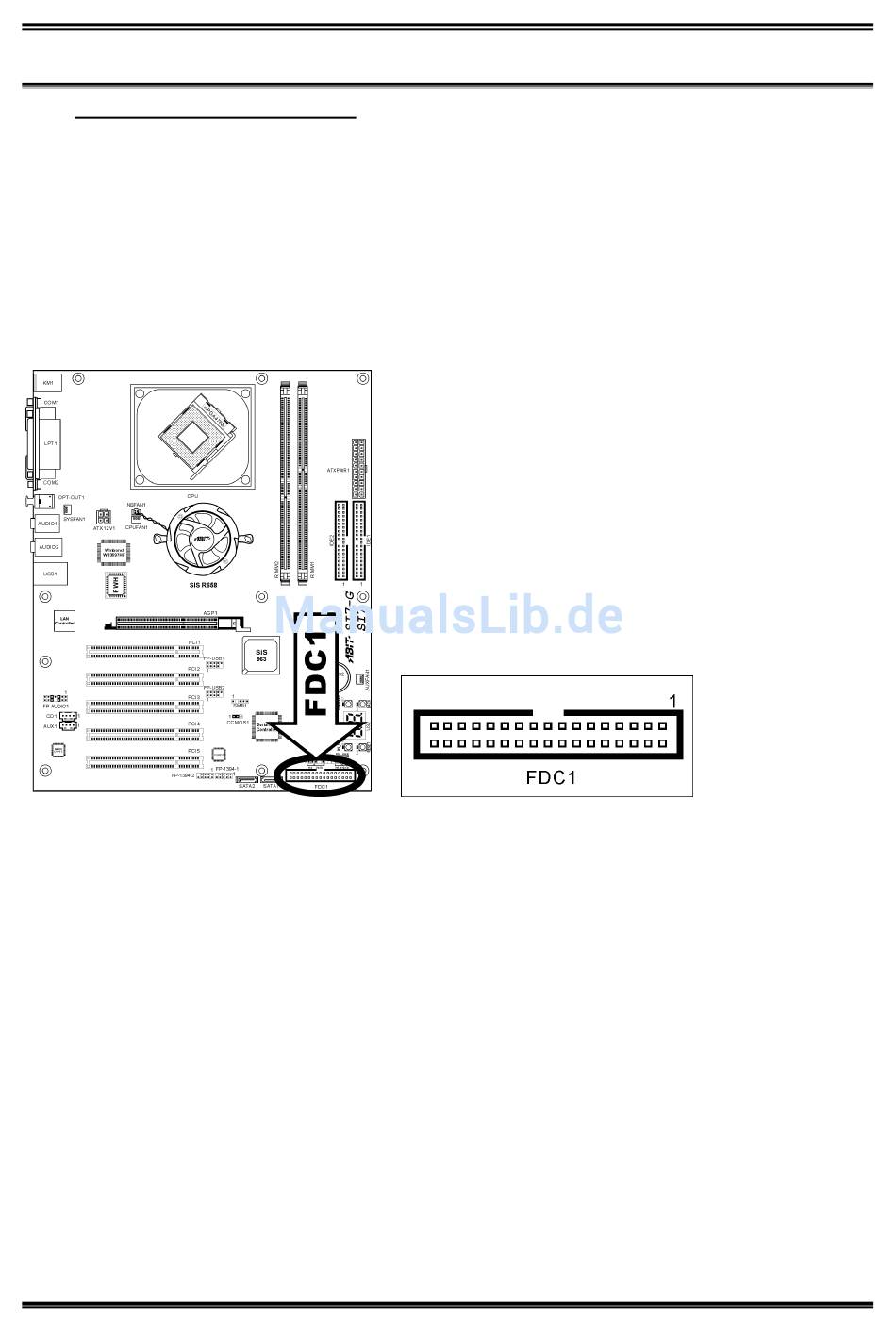

(11). Floppylaufwerkanschluß [FDC1]
Dieser Anschluß unterstützt zwei Standard-Floppylaufwerke über einen 34-poliges Flachkabel mit 34
Leitern.
Anschluß des Floppylaufwerkskabels:
1. Bringen Sie ein Ende des Flachkabel am FDC1-Anschluß an. Der farbige Rand des Flachkabels
muß mit Pol 1 des FDC1-Anschlusses ausgerichtet werden.
2. Bringen Sie die anderen Enden des Flachkabels an den Laufwerkanschlüssen an. Der farbige Rand
des Flachkabels muß auch mit Pol 1 des FDC1-Anschlusses ausgerichtet werden. Der Anschluß
ganz am Ende muß mit dem als Laufwerk A vorgesehenen Laufwerk verbunden werden.
SI7 Serie
Kapitel 2
