MULTIAQUA – Die Brauchwasserwärmepumpe
Zubehör
6
Umwälzpumpe Wärmegewinnungskreis

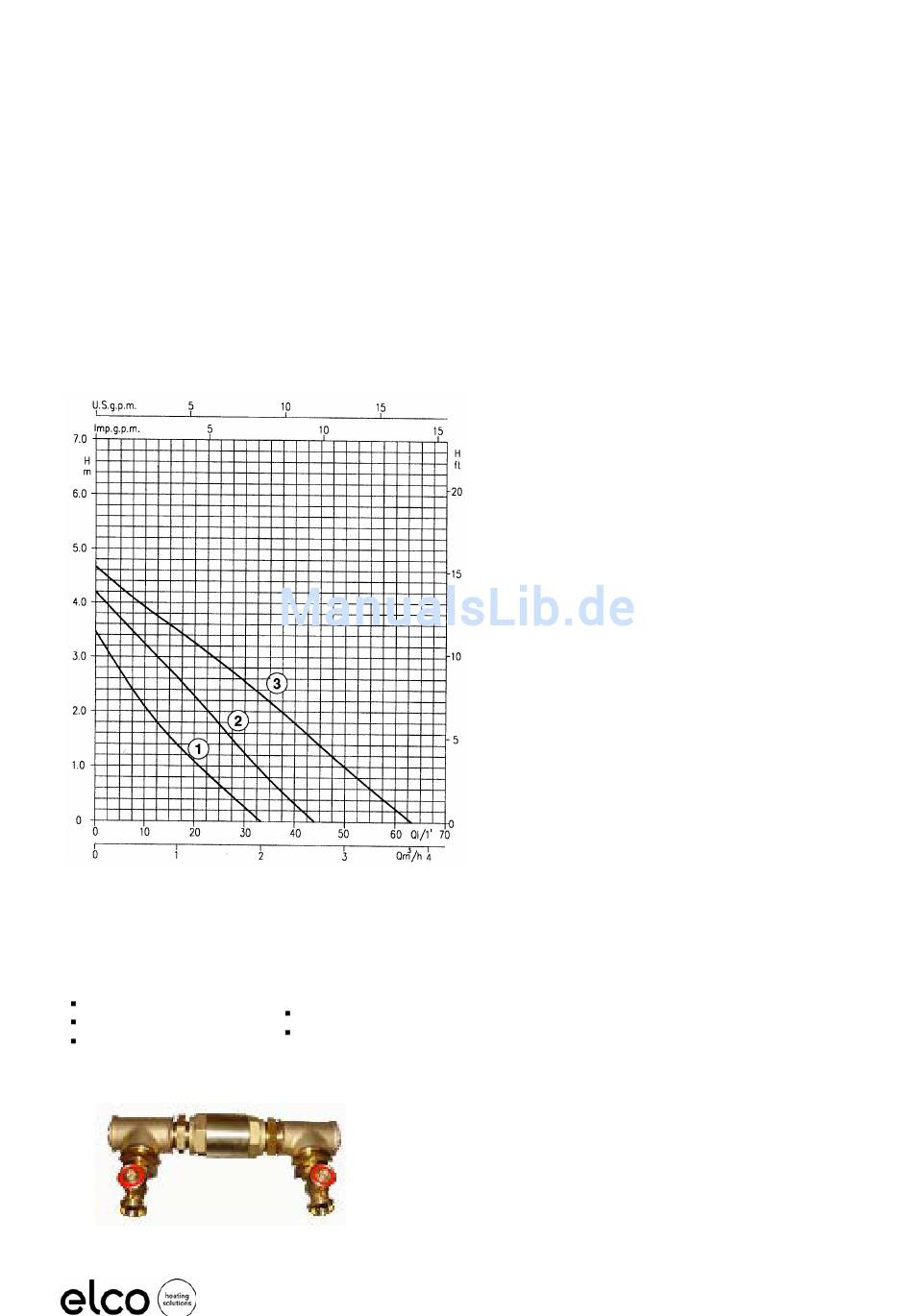

Elcotherm AG hat eine Umwälzpumpe ausgewählt für den Wärmegewinnungskreis. Die nachfolgende Grafik
zeigt die Leistungskurven der Umwälzpumpe. In Abhängigkeit der Druckverluste, die zu überwinden sind, kann
man zwischen drei verschieden Drehzahlen wählen.
Planungshinweise für den Nenndurchsatz
Der Nenndurchsatz für die Wärmetauscher, der in den technischen Daten angegeben ist, stellt Minimalwerte
dar, die zu garantieren sind; um die angegebenen Leistungen zu gewährleisten.
Bausatz für hydraulische Verbindung an Heizungsrücklauf
Vormontiertes Anschlussteil Durchm. 1" mit zwei Anschl. 3/4", bestehend
aus :
2 Tee (Messing)
2 Nippel (Messing)
2 Reduktionen 1-1/2"
(Messing)
2 Kugelhähne 3/4" (Messing)
1 Rückschlagventil (Messing)
Eigenschaften
Technische Daten
Seite 7/20
