MULTIAQUA – Die Brauchwasserwärmepumpe
Beschreibung der Bedienungseinrichtungen
Die Schalttafel von Multiaqua umfasst:
Einen grünen Hauptschalter ON/OFF.
Eine elektronische Schalteinheit zur Steuerung und Fehlerdiagnostik (zur Programmierung siehe unten)
Parametrisierung und Inbetriebnahme
Die Inbetriebnahme von Multiaqua darf nur von qualifiziertem Personal durchgeführt werden.
Multiaqua besitzt werkseitig eingestellte Parameter und ist daher für eine große Anzahl von Anwendungen
bereits vorbereitet. Bei der Inbetriebnahme können jedoch bei Bedarf bestimmte Parameter der Anlage
verändert werden, aber dies ist auf die Zugangsgenehmigungen zu den Parametern beschränkt, die im digitalen
Regler gespeichert sind, und zwar;
Änderung Mindesttemperatur der Entnahmeflüssigkeit (Wasser):
Änderung der geforderten Temperatur für das Warmwasser des Akkumulators:
Steuervorrichtung

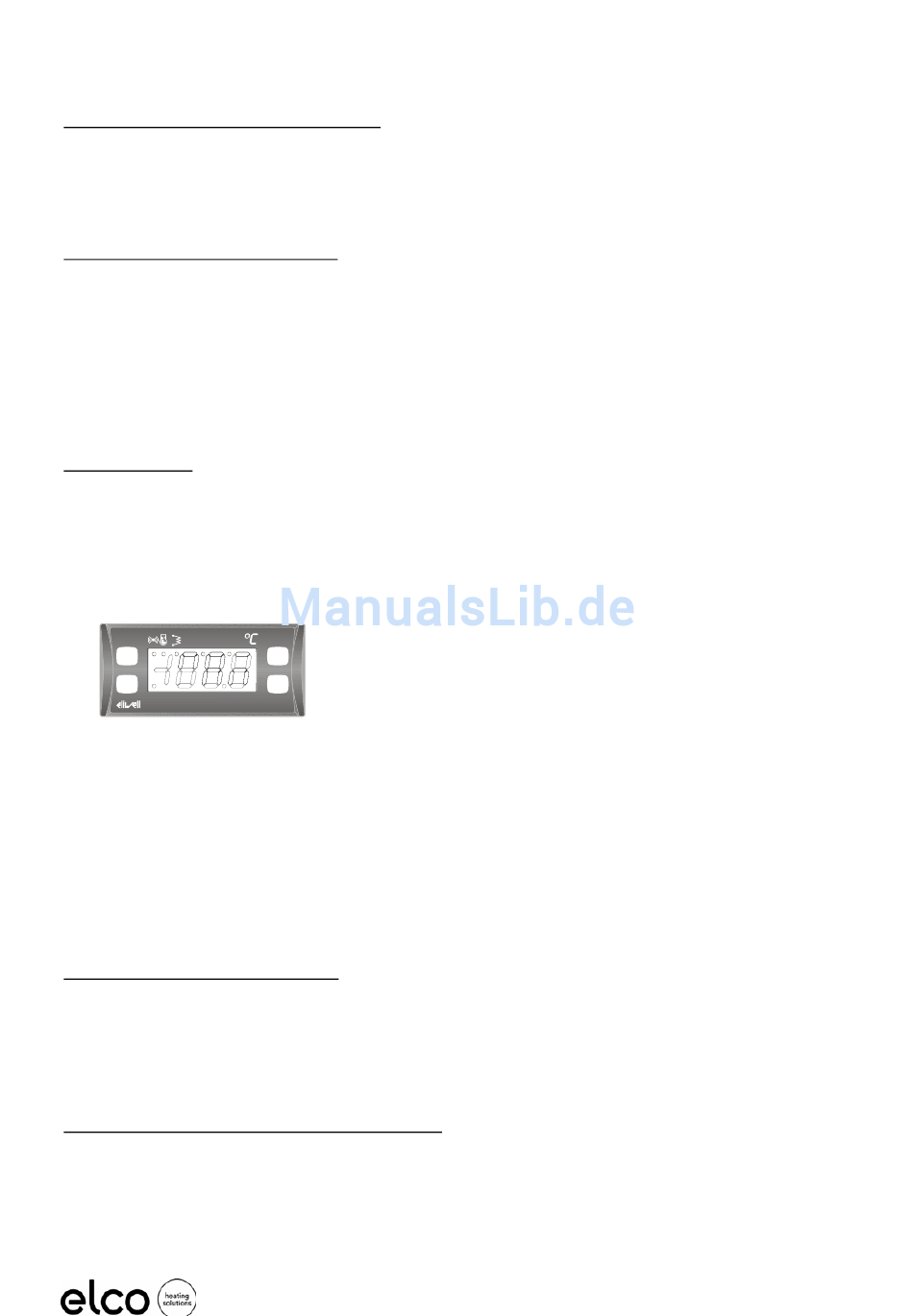

Die Benutzeroberfläche besteht aus einem Display mit drei Ziffern plus Zeichen für die Anzeige der
Temperaturen, der Parameter, des Alarmcodes, des Parameterwerts, etc.
Während des Betriebs der Wärmepumpe entspricht die angezeigte Temperatur dem Set-point Boiler
(gewünschte Temperatur im Boiler).
Die Anzeige und Programmierung des Geräts findet sich unter Menü; das Navigieren erfolgt über die Tasten
<up>, <down>, <set> und <fnc>
up
down
UP:
hat die Funktion, den Parameterwert zu erhöhen, durch die Menüs zu scrollen und die damit
verbundene Funktion zu aktivieren.
DOWN: hat die Funktion, den Parameterwert zu senken, durch die Menüs zu scrollen und die damit verbundene
Funktion zu aktivieren.
SET:
hat die Funktion des Zugangs zu den unten aufgeführten Menüs, außerdem wird es durch einfaches
Drücken zur Anzeige eines eventuellen Alarms, Set-points (eingestellten Werts), Fühlers und
Ausgangsstatus verwendet.
Längeres Drücken dient als Bestätigung des zugewiesenen Parameters und Aktivierung der
verbundenen Funktion.
FNC:
hat die Funktion der Rückkehr zur vorhergehenden Menüebene, der Bestätigung des Werts, der dem
Parameter zugewiesen wird, und der Aktivierung der verbundenen Funktion.
Anzeige und Änderung der Parameter
Der Nutzer hat Zugang zu einer bestimmten Anzahl von Parametern, die es ihm ermöglichen, einige einfache
Funktionen auszuwählen, zum Beispiel:
•
Gewünschte Warmwassertemperatur
•
Zeit
Änderung der gewünschten Warmwassertemperatur
•
Zweimal für einen kurzen Moment auf die Taste SET unten rechts auf der Steuerung drücken.
•
Auf dem Display erscheint die werksseitig eingestellte Temperatur.
•
Mit den Tasten UP oder DOWN auf der linken Seite der Steuerung kann die Temperatur des Wassers
im Boiler erhöht oder gesenkt werden.
•
Wenn der gewünschte Wert eingestellt ist, zweimal für einen kurzen Moment die Taste FNC drücken,
um die Änderungen zu speichern und zur Anfangsposition zurückzukehren.
fnc
set
Eigenschaften
Technische Daten
Autorisierter Techniker
Nutzer
