Bedienung des Injektors CYR 10
4.3.1
Mischvorgang
Der Injektor CYR 10 mischt nach dem Strahl-
saug-Prinzip Treibwasser und ein Reinigungs-
mittelkonzentrat zum eigentlichen Reinigungs-
mittel.
Die Zufuhr von Treibwasser und Reinigungs-
mittelkonzentrat sowie die Weiterleitung des
gemischten Reinigungsmittels zum Sprühkopf
erfolgt über Schlauchleitungen.
Der Zufluss von Treibwasser und Reinigungs-
mittelkonzentrat wird vom Programmgeber mit
zwei Magnetventilen im Injektor-Gerät
gesteuert. Das Treibwasser fließt durch einen
Strahlsauger (Injektor) zum Sprühkopf. Dabei
wird das Treibwasser mit dem vom Injektor
angesaugten Reinigungsmittelkonzentrat
gemischt.
Das Mischungsverhältnis kann mit Hilfe einer
Drosselschraube eingestellt werden, siehe
Bild 4.6. Der Einfluss von Treibwasserdruck
und Mediumsgegendruck ist in Bild 4.7
dargestellt.
4.3.2
Mischungsverhältnis
Der Zusammenhang zwischen Drosselschrau-
benstellung und Durchsatz von Reinigungs-
mittelkonzentrat kann nachfolgender Tabelle
entnommen werden.
Stellung der
Reinigungsmittel-
Drosselschraube
'zu' bis
¼ Umdrehung 'auf'
½ Umdrehung 'auf'
über 1,5
Umdrehungen 'auf'
Endress+Hauser
Treib-
wasser
durchsatz
50 %
75 %
100 %
Drosselschraube
Wasser-/
Reinigungsmittel-
Gemisch (zum
Sprühkopf)
Saugleitung
Reinigungsmittel-
konzentrat
Hinweis:
•
Der Vordruck des Treibwassers
sollte 2 ... 12 bar betragen
(siehe Kennliniendiagramm,
Bild 4.7).
•
Nach Ablauf der Reinigungszeit t
sollte eine ausreichend lange
Nachspülzeit t
eingestellt werden,
3
so dass die Leitung zum Sprüh-
kopf gespült wird. Damit ist ge-
währleistet, dass die nachfolgen-
den Messungen nicht durch even-
tuell austretende Reinigungsmittel-
reste verfälscht werden.
•
Der Schlauch zur Armatur darf
nicht geknickt werden.
•
Der Reinigungsmittelkonzentrat -
Behälter sollte immer unterhalb
des Injektors aufgestellt werden.
•
Die Saugleitung des Injektors ist
intern mit einem Rückschlagventil
abgesichert.
Bedienung
YR10D4.CHP
Injektor CYR 10
YR10-M02.CDR

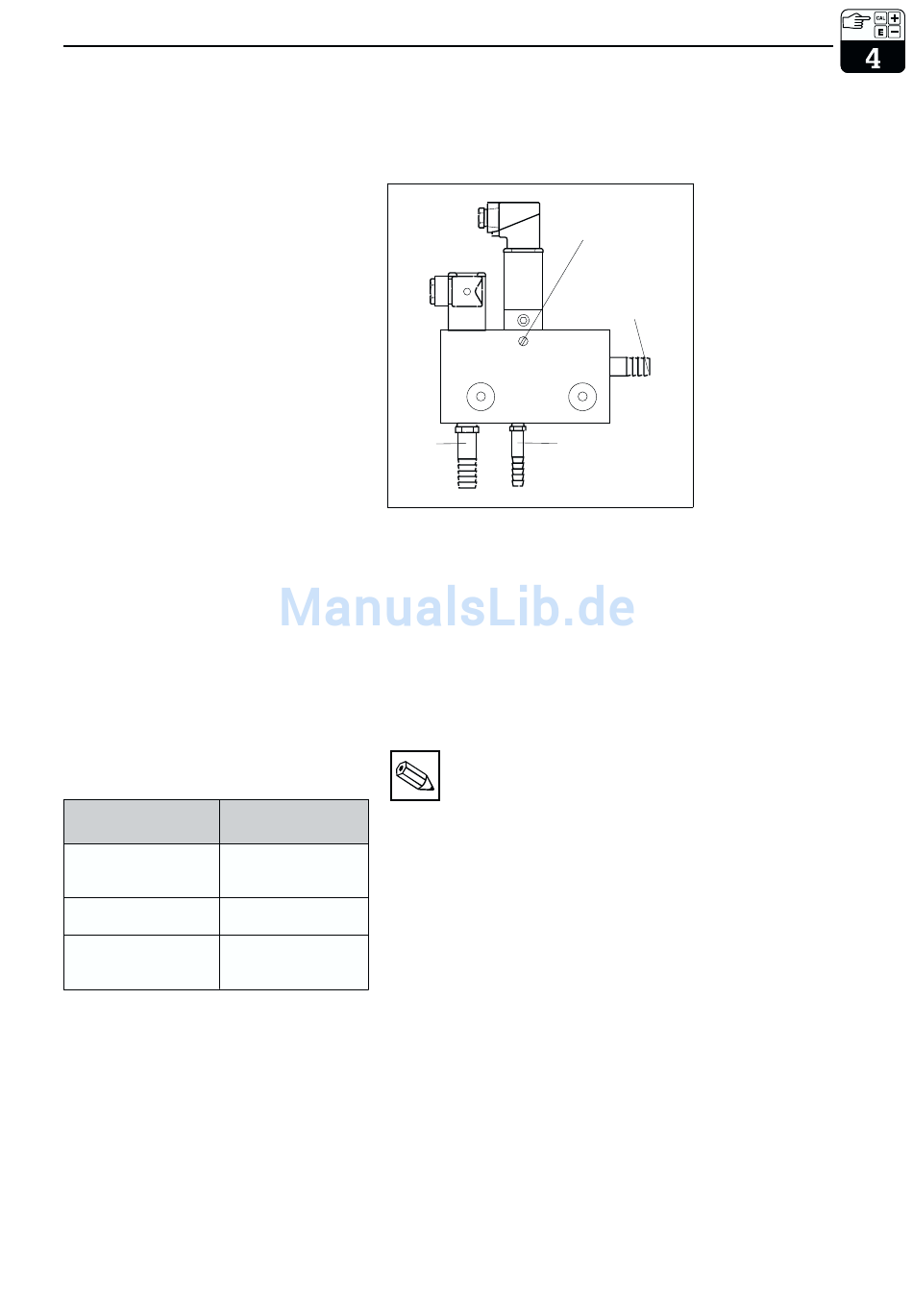

Bild 4.7
Lage der Drosselschraube
