Installation

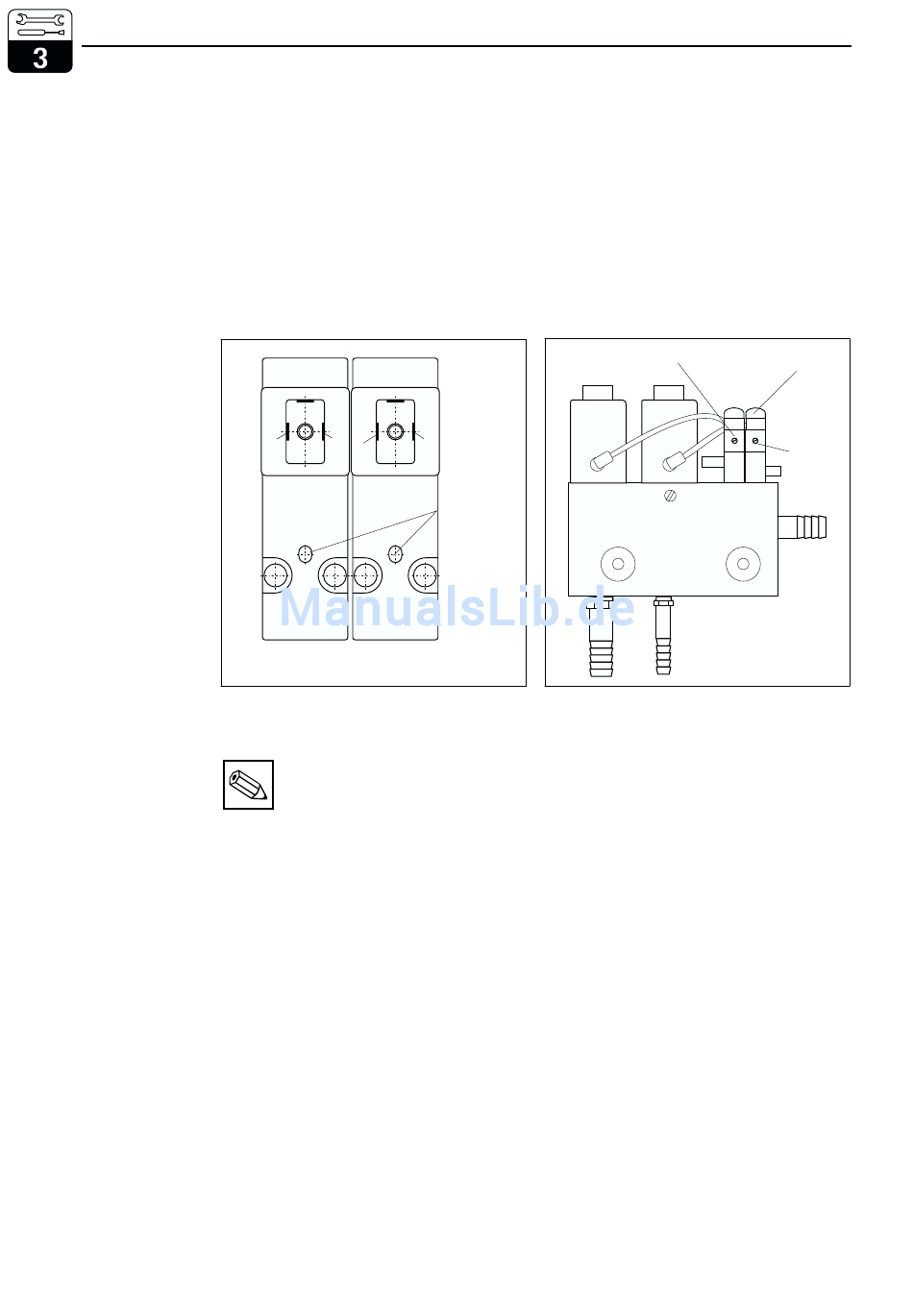

Bild 3.15
links:
Elektrischer Anschluss CYR
10Z-E12/-F12
Bild 3.14
rechts:
Montage der Kabelver-
schraubung
16
Ausführung CYR 10Z-E12/ -F12:
Beim eigensicheren Injektor CYR 10Z-E12/
-F12 werden anstelle der Magentventile piezo-
elektrisch vorgesteuerte Pneumatikventile ein-
gesetzt.
Für den elektrischen Anschluss des Injektors
CYR 10Z-E12/ -F12 gehen Sie bitte folgender-
maßen vor:
1
2
1
Wasser
Reiniger
Bitte beachten Sie die geltenden Sicherheitsbestimmungen für Montage und Betrieb von
elektrischen Betriebsmitteln in explosionsgefährdeten Bereichen.
Hinweis:
•
Die Anschlussleitungen der
Pneumatikventile müssen fest und
so verlegt sein, dass sie vor
mechanischer Beschädigung hin-
reichend geschützt sind.
•
Beim Anschluss der Piezoventile
unbedingt auf die Polarität achten!
ChemoClean CYR 10 / CYR 20
• Schraube am Steckkopf lösen.
• Steckkopf abnehmen und öffnen.
• Kabelverschraubung lösen.
• Kabel entsprechend Bild 3.14 an den
Stecker anschließen.
• Klemmenanschluss am Speiseadapter
CCIZ wie in Bild 3.16 bzw. TopClean S
CPC 30 wie in Bild 3.17 vornehmen.
• Kabelverschraubung festziehen.
• Stecker aufstecken und anschrauben
1 (+) 12 V DC
2 (–) Masse
2
Hand-
betätigung
YR10Z_AN.CDR
•
•
Steckkopf
Pg 7-Kabel-
verschraubung
YR10M04.CDR
Auf Elektrostatik achten, die Piezo-
ventile sind ESD-empfindlich!
Pg-Verschraubungen festziehen,
um Schutzart IP 65 zu erreichen.
