Installation

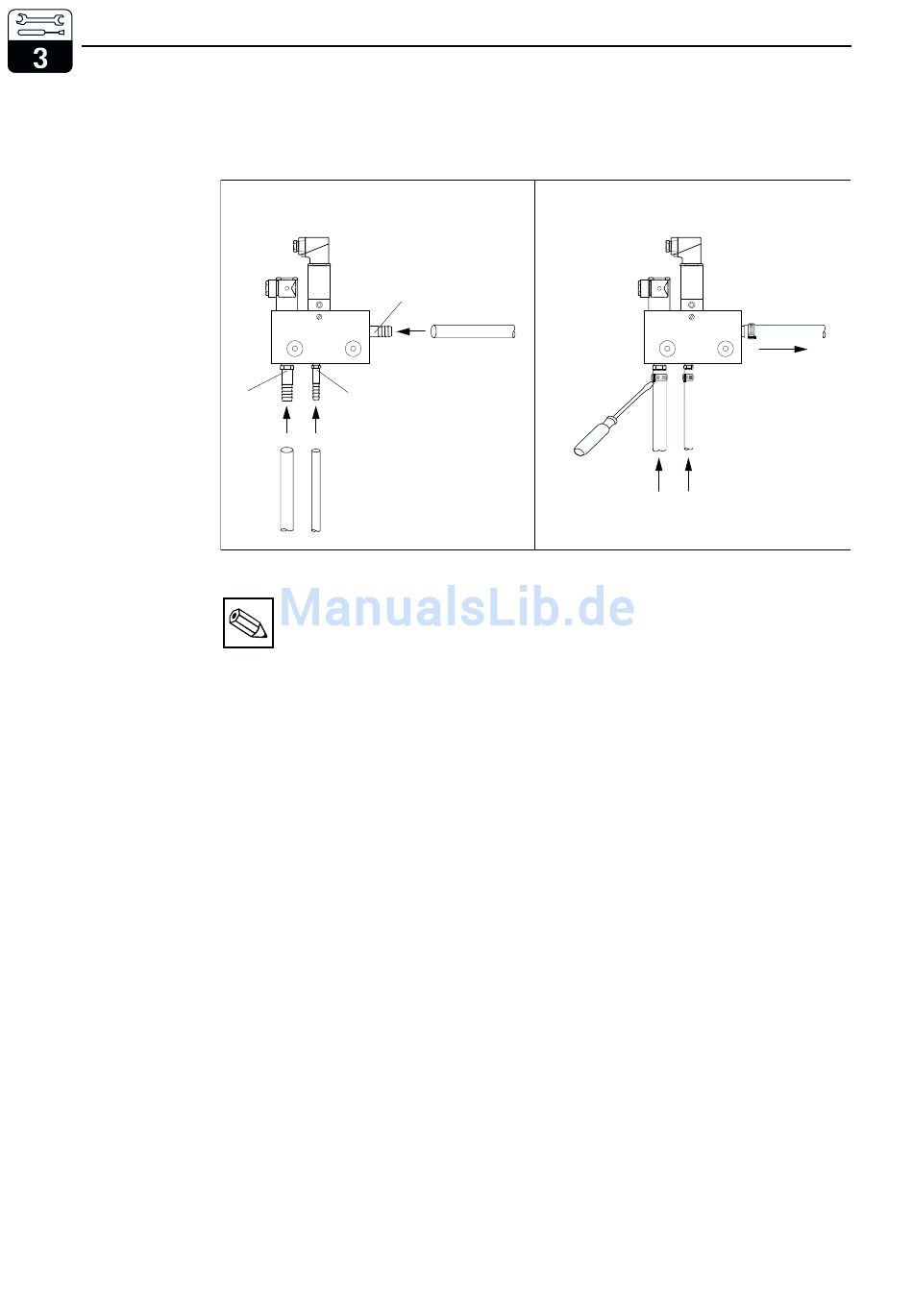

Bild 3.10
Spülanschlüsse
12
3.4
Schlauchanschlüsse
Für den Anschluss der Schläuche gehen Sie bitte nach folgender Anleitung vor:
Schläuche auf die Schlauchtüllen stecken.
D 16 /
G 3/8
D 16 /
D 12 /
G 3/8
G 1/4
Hinweis:
•
Vor der Montage bzw. Inbetrieb-
nahme des Injektors sind die Rohr-
leitungen von Verunreinigungen
(Lötrückstände, Schweißperlen,
Metallspäne, Dichtungsmaterial)
zu säubern.
•
Für störungsfreien Betrieb:
Zum Schutz vor Verschmutzung
des Ventil-Durchflussraumes ist
die Installation eines Schmutzfän-
gers (Porengröße 100 µm) in der
Rohrleitung vor dem Treibwasser-
ventil erforderlich.
•
Für den Betrieb druckbeauf-
schlagter Systeme ist bauseits ein
ChemoClean CYR 10 / CYR 20
‚
Schlauchenden mit Schlauchschellen befestigen.
Spülmedien anschließen.
Treibwasser
Reinigungsmittel-
konzentrat
Rohrtrenner vorzusehen, damit im
Falle eines Defektes an der
Wasser-Zuleitung kein Prozessme-
dium in die Treibwasserleitung ein-
dringen kann.
•
Behälter mit Reinigungsmittelkon-
zentrat immer unterhalb des
Injektors aufstellen.
•
Die maximale Ansaughöhe für das
Reinigungsmittel beträgt 3 m.
•
Der Treibwasserdruck darf 12 bar
nicht überschreiten.
•
Der Mediumsgegendruck darf
3 bar nicht überschreiten.
Wasser-/
Reinigungsmittel-
Gemisch
YR10M01.CDR
