ChemoClean CYR 10 / CYR 20
3.5
Elektrischer Anschluss
3.5.1
Elektrischer Anschluss im Nicht-Ex-Bereich
Die Spannungsversorgung für die Injektorven-
tile erfolgt über den Programmgeber CYR 20.
Für den elektrischen Anschluss des Injektors
CYR 10 gehen Sie bitte folgendermaßen vor:
Hinweis:
•
Der elektrische Anschluss ist von
Fachpersonal entsprechend den
geltenden Bestimmungen auszu-
führen.
•
Vor Beginn der Arbeiten alle
elektrischen Anschlüsse
spannungsfrei schalten.
•
Alle Anschlussklemmen vor-
schriftsmäßig anziehen.
Ausführung CYR 10:
• Schraube am Steckkopf lösen.
• Steckkopf abnehmen und öffnen.
• Kabelverschraubung lösen.
• Kabelenden am Klemmenblock des
Steckkopfes anschließen.
• Kabelverschraubung festziehen.
• Stecker aufstecken und anschrauben.
• Klemmenanschluss am Programmgeber
wie in Bild 3.12 vornehmen.
Endress+Hauser
•
Die Anschlussstecker-Einsätze
können in 90°-Schritten gedreht
werden.
Die Anschlussstecker dürfen aus Störschutz-
gründen nicht verwechselt werden. Sie sind
daher farblich unterschieden.
Steckkopf Wasserventil: grau oder braun
Steckkopf Reinigerventil: transparent

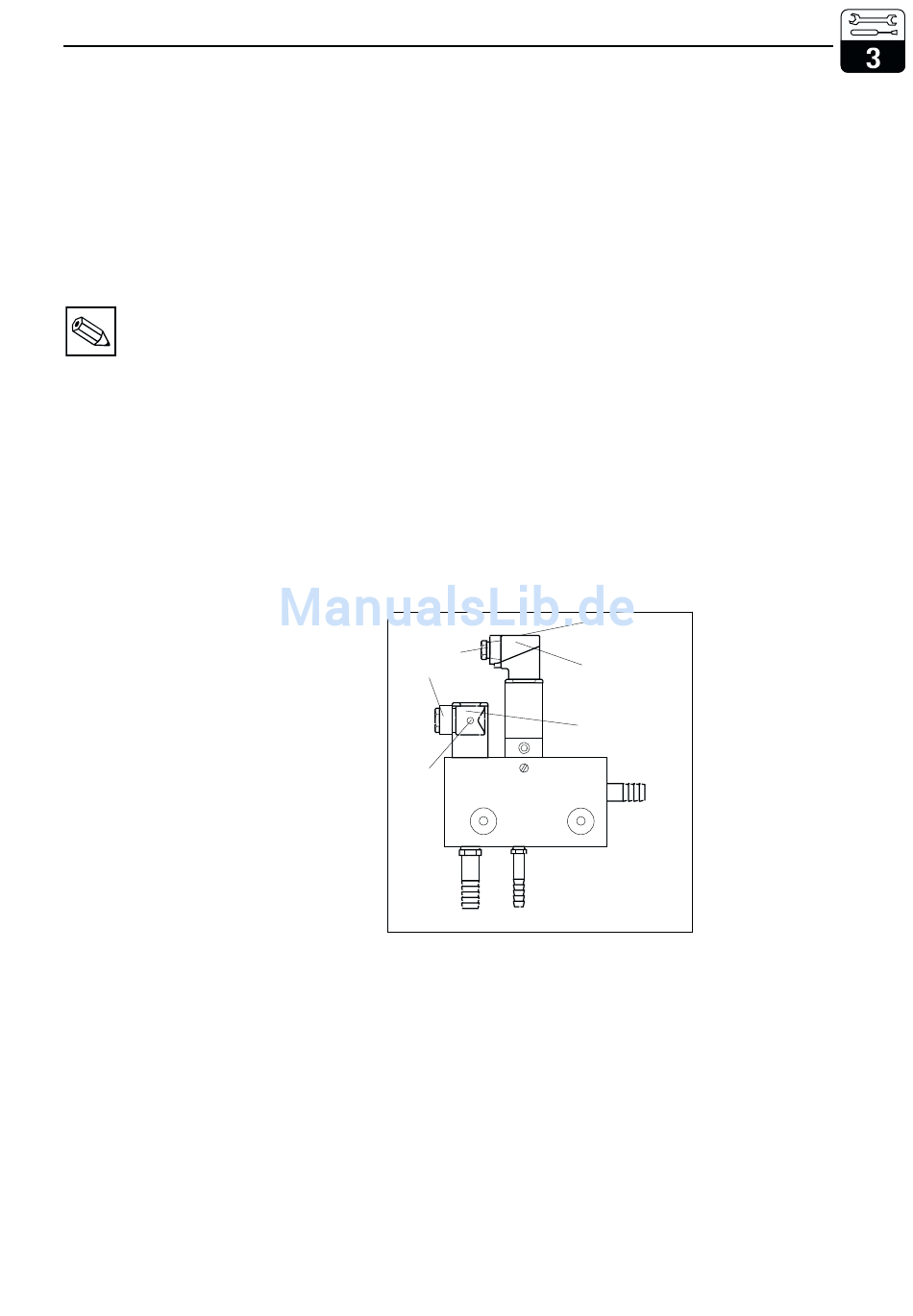

Kabelver-
schraubung
Schraube
Reiniger
Wasser
Installation
Schraube
Steckkopf,
transparent
Steckkopf,
grau oder braun
zum
Sprühkopf
YR10M02.CDR
Bild 3.11
YR10-D03.CHP
Elektrischer Anschluss
CYR 10
13
