Installation
Ausstattung mit
Magnetventilen:
Programmgeber
CYR 20-8 und Injektor

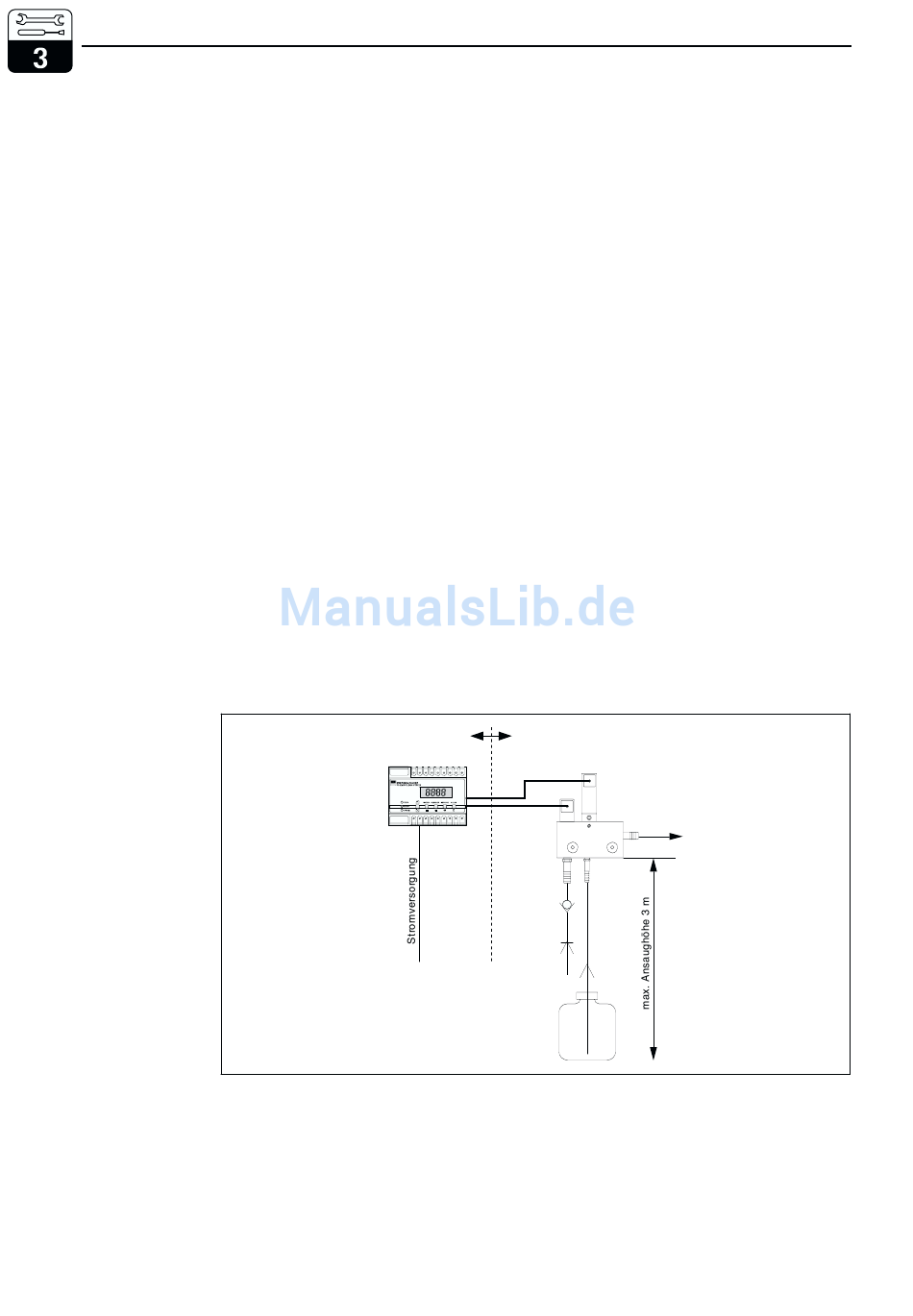

Bild 3.2
CYR 10Z-D08
8
3.2
Reinigungssystem für explosionsgefährdete Bereiche
Im Ex-Bereich können Sie das ChemoClean-
System mit folgenden Komponenten be-
treiben:
Ausstattung mit Magnetventilen:
• Injektor CYR 10Z-D08
(Installation erfolgt im Ex-Bereich)
Ausstattung mit piezoelektrisch vorgesteuerten Ventilen:
Für Ex-Zulassung:
• Injektor CYR 10Z-E12
• Messumformer Mycom 152 (Ex) mit
Speiseadapter CCIZ
oder
• Messumformer Mycom 152 (Ex) mit
Autoclean CPC 20Z
Für den Betrieb des ChemoClean werden
außerdem benötigt:
• Sprühkopf passend zur verwendeten
Armatur und verwendetem Sensor
• Hilfsenergieversorgung
• Treibwasser
CYR 20-8
ChemoClean CYR 10 / CYR 20
• Programmgeber CYR 20-8 (nur 24 V DC)
(Installation nur im Nicht-Ex-Bereich!)
Für FM-Zulassung:
• Injektor CYR 10Z-F12
• Messumformer Mycom 152-F (Ex) mit
Speiseadapter CCIZ-F
oder
• Messumformer Mycom 152-F (Ex) mit
Autoclean CPC 20Z-F
• Reinigungsmittel
• Druckluftversorgung
(für CYR 10Z-E12 /-F12)
Ex-
Nicht-Ex-
Bereich
Bereich
Rohrtrenner
(bauseits
vorsehen)
Treibwasser
2 ... 12 bar
Vorratsbehälter
Reinigungsmittelkonzentrat
CYR 10Z-D08
zum Sprühkopf
YR10EX.CDR
Endress+Hauser
