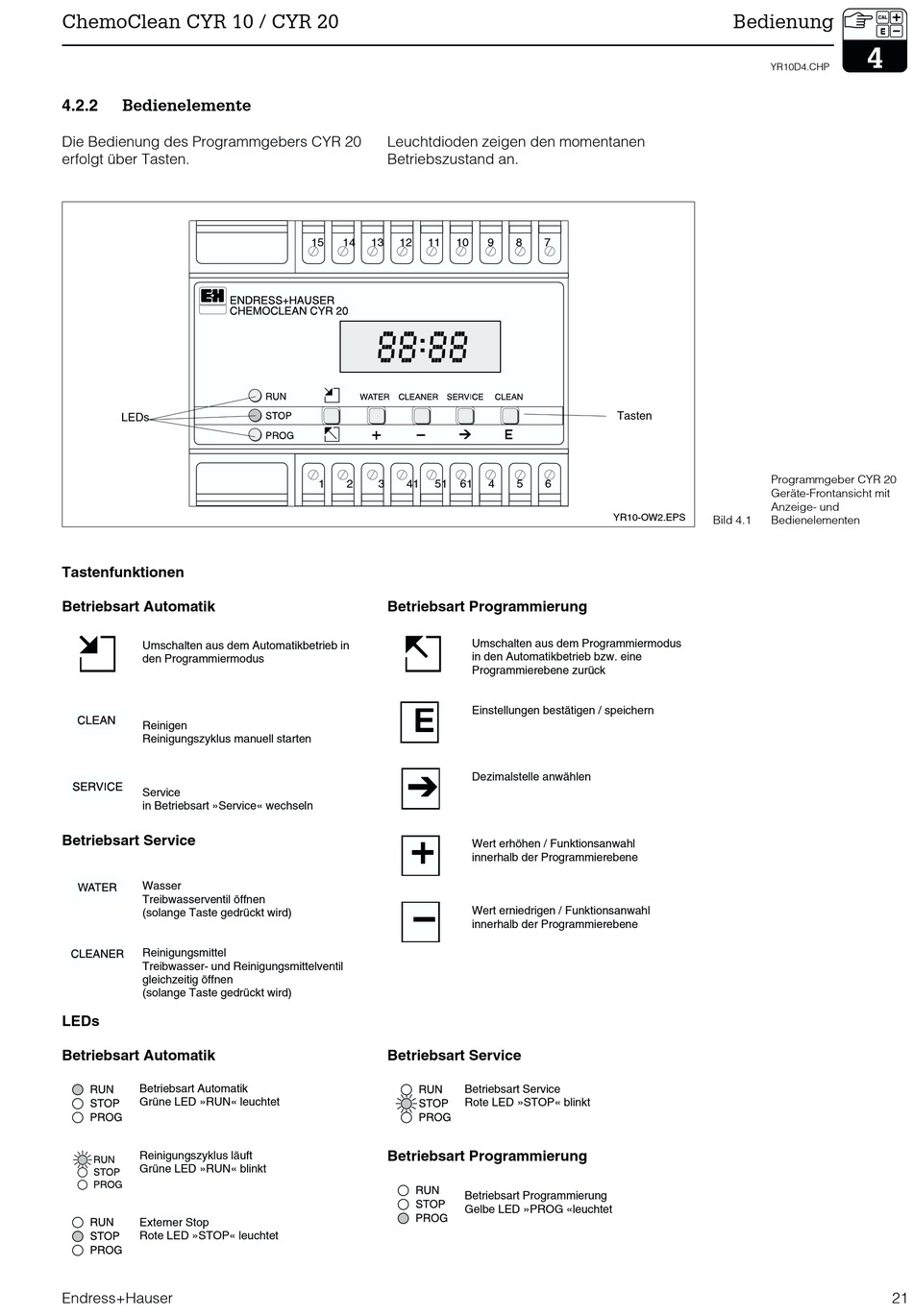

ChemoClean CYR 10 / CYR 20
Bedienelemente
4.2.2
Die Bedienung des Programmgebers CYR 20
erfolgt über Tasten.
LEDs
Tastenfunktionen
Betriebsart Automatik
Umschalten aus dem Automatikbetrieb in
den Programmiermodus
Reinigen
Reinigungszyklus manuell starten
Service
in Betriebsart »Service« wechseln
Betriebsart Service
Wasser
Treibwasserventil öffnen
(solange Taste gedrückt wird)
Reinigungsmittel
Treibwasser- und Reinigungsmittelventil
gleichzeitig öffnen
(solange Taste gedrückt wird)
LEDs
Betriebsart Automatik
Betriebsart Automatik
Grüne LED »RUN« leuchtet
Reinigungszyklus läuft
Grüne LED »RUN« blinkt
Externer Stop
Rote LED »STOP« leuchtet
Endress+Hauser
Leuchtdioden zeigen den momentanen
Betriebszustand an.
15
14
13
12
11
10
88 88
:
1
2
3
41
51
61
Betriebsart Programmierung
Umschalten aus dem Programmiermodus
in den Automatikbetrieb bzw. eine
Programmierebene zurück
Einstellungen bestätigen / speichern
Dezimalstelle anwählen
Wert erhöhen / Funktionsanwahl
innerhalb der Programmierebene
Wert erniedrigen / Funktionsanwahl
innerhalb der Programmierebene
Betriebsart Service
Betriebsart Service
Rote LED »STOP« blinkt
Betriebsart Programmierung
Betriebsart Programmierung
Gelbe LED »PROG «leuchtet
9
8
7
Tasten
4
5
6
YR10-OW2.EPS
Bedienung
YR10D4.CHP
Programmgeber CYR 20
Geräte-Frontansicht mit
Anzeige- und
Bild 4.1
Bedienelementen
21
