Technische Information

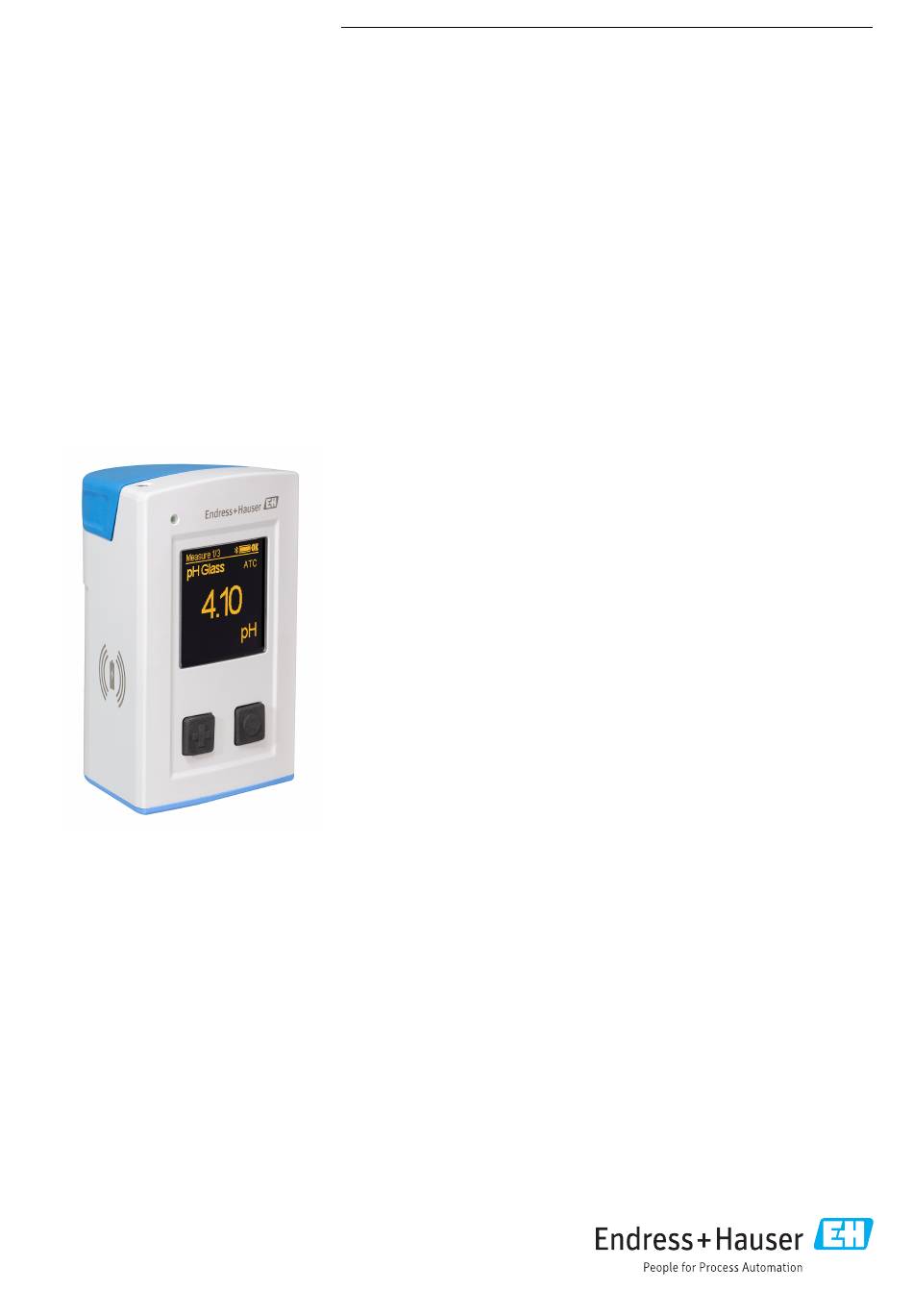

Liquiline Mobile CML18
Multiparameter Handmessgerät
Anwendungsbereich
Liquiline Mobile CML18 ist ein Multiparameter Handmessgerät zum Anschluss digi-
taler Sensoren mit Memosens Technologie und optionaler Bedienung per Smart-
phone oder anderen mobilen Geräten über Bluetooth.
Das Gerät ist für den verlässlichen Einsatz im Feld oder im Labor konzipiert und
besonders für die folgenden Industrien geeignet:
• Life Science
• Chemie
• Wasser und Abwasser
• Lebensmittel und Getränke
• Kraftwerke
• Weitere industrielle Anwendungen der Flüssigkeitsanalyse
Ihre Vorteile
Einfache Bedienung:
Nutzen Sie Ihre vorhandenen Tablets und Smartphones für Bedienung und Inbetrieb-
nahme.
Profitieren Sie von allen Vorteilen der Memosens-Technologie:
Memosens-Sensoren bieten Ihnen die sicherste Datenübertragung, die höchste
Messwertverfügbarkeit und die einfachste Handhabung.
Vertrauen Sie Ihren Messwerten:
Durch die Verwendung derselben Technologie erhalten Sie eine vollständige Konsis-
tenz zwischen Prozess- und Probenmessung.
Vereinfachen Sie Ihre täglichen Aufgaben:
Echtes Plug & Play mit vorkalibrierten Memosens-Sensoren ermöglicht einen schnel-
len Wechsel zwischen den Parametern.
Nutzen Sie die Datenlogger-Funktion:
Speichern Sie über 10.000 Messwerte mit Zeit- und Datumstempel.
Nehmen Sie es einfach zu jeder Messstelle mit:
Das Gerät kann überall, wo es gebraucht wird flexibel eingesetzt werden, vom Labor
bis zum Prozess. Mit seinem kleinen und handlichen Design passt es in jede Hemdta-
sche.
Solutions
Services

Werbung

loading

Inhaltszusammenfassung für Endress+Hauser Liquiline Mobile CML18

  • Seite 1 Liquiline Mobile CML18 Multiparameter Handmessgerät Anwendungsbereich Liquiline Mobile CML18 ist ein Multiparameter Handmessgerät zum Anschluss digi- taler Sensoren mit Memosens Technologie und optionaler Bedienung per Smart- phone oder anderen mobilen Geräten über Bluetooth. Das Gerät ist für den verlässlichen Einsatz im Feld oder im Labor konzipiert und besonders für die folgenden Industrien geeignet:...
  • Seite 2 Liquiline Mobile CML18 Arbeitsweise und Systemaufbau Produktbeschreibung A0040968  1 CML18 Schutzkappe Display mit automatischer Displaydrehung "Select"-Taste "Next"-Taste Memosens-Anschluss Fläche für drahtloses Laden Status-LED M12 Anschluss Endress+Hauser...
  • Seite 3 • M12-Anschluss • Anschluss eines Memosens-Sensors über M12-Memosens-Kabel (optional bestellbar) • Anschluss des Liquiline Mobile CML18 an einen PC zur Datenübertragung oder Laden des Geräts über M12-USB-Kabel (optional bestellbar) • Bluetooth-Schnittstelle zur Verbindung des Liquiline Mobile CML18 mit einem kompatiblen End- gerät (nicht im Lieferumfang enthalten) zur Datenauswertung, Datenübertragung und Gerätekon-...
  • Seite 4 Liquiline Mobile CML18 Eingang Eingangsleistung Drahtloses Laden M12-Anschluss 5 V; 0,6 A Messgrößen • pH • ORP (Redox) • pH/ORP (Redox) • Sauerstoff • Leitfähigkeit • Temperatur Messbereich → Dokumentation des angeschlossenen Sensors Eingangstyp Memosens-Anschluss für Sensoren mit Memosens-Technologie M12-Anschluss für digitale Messkabel CYK10, CYK20 für Sensoren mit Memosens-Technologie Eine vollständige Liste der unterstützten Sensoren ist auf der Produktseite des Geräts zu finden:...
  • Seite 5 Liquiline Mobile CML18 Lagerungstemperatur –20 … +45 °C (–4 … 113 °F) Die Batteriekapazität sinkt durch erhöhte Lagertemperaturen. Relative Luftfeuchte 0 ... 95 % Schutzart IP66 Elektrische Sicherheit EN 61010-1 Verschmutzungsgrad Komplettes Gerät: Verschmutzungsgrad 4 Intern: Verschmutzungsgrad 2 Das Gerät erfüllt die Funkstandards folgender Länder/Regionen: Funkstandards •...
  • Seite 6 Liquiline Mobile CML18 Gewicht Liquiline Mobile CML18 155 g (5,5 oz) Werkstoffe Nicht-mediumsberührende Werkstoffe Bauteile Material Gehäuse Displayfenster, Lichtleiter PMMA Tasten, Kappe M12 Anschluss CuZn, vernickelt Information gemäß REACH-Verordnung (EG) 1907/2006 Art. 33/1: Der Akku im Gerät enthält den SVHC Stoff 1,3-Propansulton ; Ethylenglycoldimethylether (CAS- Nummer 110-71-4) mit mehr als 0,1% (w/w).
  • Seite 7 Liquiline Mobile CML18 Anzeige und Bedienoberfläche Bedienkonzept Es gibt 3 Möglichkeiten zur Bedienung und Einstellung des Geräts: • Internes Bedienmenü mit Tasten • MemobasePro-App über Bluetooth® LE wireless technology • SmartBlue-App über Bluetooth® LE wireless technology →  10 Sprachen Folgende Displaysprachen stehen zur Verfügung:...
  • Seite 8 Liquiline Mobile CML18 Aufbau und Funktionsweise des Bedienmenüs Ausschalten Ausschalten Applikation Datenlogger Datenlogger Log-Intervall Leitfähigkeit-Einheit Spez. Wi.-Einheit Daten löschen Proben löschen Abbruch Löschen Datenlogger löschen Abbruch Löschen Datenlogger-Plot Einheiten Diagnose Sensor-Infos Kalibrier-Infos Diagnoseliste Datenlogger-Einträge Anzeige-Test Geräte-Infos Hersteller Softwareversion Seriennummer Bezeichnung...
  • Seite 9 Liquiline Mobile CML18 Benutzerführung 1 Punkt Kalib. (ORP/Redox) 2 Punkt Kalibrier. (pH und ISFET) Zellkonstante (Leifähigkeit induktiv/konduk- tiv) Einbaufaktor (Leifähigkeit konduktiv) Luft 100%rF (Sauerstoff) Luft variabel (Sauerstoff) 1 Punkt Kalib. (Sauerstoff) Vor-Ort-Anzeige Displaystruktur A0044047  5 Schematische Darstellung der Displaystruktur Menüpfad/Messbildtitel...
  • Seite 10 Liquiline Mobile CML18 Messbilder Das Display kann 3 durchschaltbare Messbilder anzeigen: Messbild (1 von 3) Messbild (2 von 3) Messbild (3 von 3) Hauptmesswert Haupt- und Nebenmesswert Alle Messwerte des Sensoreingangs LED-Statusanzeige Die Status-LED dient der schnellen Visualisierung des Sensorstatus.
  • Seite 11 Liquiline Mobile CML18 A0029747  7 SmartBlue-App-Icon Bluetooth muss auf beiden Geräten aktiviert sein. Bluetooth aktivieren A0044142  8 Livelist der SmartBlue-App In der Livelist werden alle Geräte angezeigt, welche sich in Reichweite befinden. ‣ Gerät durch Antippen auswählen. Um das Gerät mit der SmartBlue-App verwenden zu können, muss die Bluetooth-Verbindung durch einen Benutzernamen und ein Passwort bestätigt werden.
  • Seite 12 Liquiline Mobile CML18 A0048102  9 Home-Ansicht der SmartBlue-App mit aktuellen Messwerten System- und Geräteinformationen CML18 Aktueller NAMUR-Status und Shortcut zur Diagnoseliste Messwertübersicht des angeschlossenen Sensors Akku-Ladezustand und Option zur Probenahme Die Bedienung erfolgt über 4 Hauptmenüs: Endress+Hauser...
  • Seite 13 Liquiline Mobile CML18 CML18_RA010905MHO A0048103  10 Hauptmenüs der SmartBlue-App Benutzerführung Diagnose Applikation System Menü Funktion Benutzerführung Enthält Funktionen, welche eine in sich geschlossene Abfolge von Tätigkeiten beinhalten (= "Wizard", geführte Bedienung). Z. B. Kalibrierung oder Datenlogger- Export. Diagnose Beinhaltet Informationen zum Betrieb, über die Diagnose und zur Störungsbeseiti- gung, sowie die Konfiguration des Diagnoseverhaltens.
  • Seite 14 Liquiline Mobile CML18 (2) This device must accept any interference, including interference that may cause undesired opera- tion of the device. This device complies with the safety requirements for RF exposure in accordance with RSS-102 Issue 5 for portable use conditions.
  • Seite 15 Liquiline Mobile CML18 Argentinien Funkzulassung A0044965 CNC ID: C-25799 China Funkzulassung CMIIT ID: 2020DJ11424 Südkorea Funkzulassung A0039065 R-R-E1H-CML18 Mexico Funkzulassung A0034100 Número IFETEL: RCPENCM20-2345 La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.
  • Seite 16  Zeichnungsfenster wird sichtbar. Sie haben die Wahl zwischen verschiedenen Ansichten. Diese können Sie in auswählbaren Formaten herunterladen. Lieferumfang Im Lieferumfang sind enthalten: • 1 Liquiline Mobile CML18 • 1 Betriebsanleitung Deutsch • 1 Betriebsanleitung Englisch Induktives Ladegerät und Netzteil separat erhältlich.
  • Seite 17 Liquiline Mobile CML18 Gerätespezifisches Zubehör Sensoren Laborsensoren pH-Sensoren Memosens CPL51E • pH-Sensor für Labor- und Stichprobenmessungen im Feld • Digital mit Memosens 2.0 Technologie • Robuster pH-Sensor mit Kunststoffschaft • Produktkonfigurator auf der Produktseite: www.endress.com/cpl51e Technische Information TI01672C Memosens CPL53E •...
  • Seite 18 Liquiline Mobile CML18 pH-Glaselektroden Memosens CPS11E • pH-Sensor für Standardanwendungen in Prozess und Umwelttechnik • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps11e Technische Information TI01493C Memosens CPS31E • pH-Sensor für Standardanwendungen in Trink- und Schwimmbadwässern • Digital mit Memosens 2.0 Technologie •...
  • Seite 19 Liquiline Mobile CML18 Redoxsensoren Memosens CPS12E • Redoxsensor für Standardanwendungen in Prozess und Umwelttechnik • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps12e Technische Information TI01494C Memosens CPS42E • Redoxsensor für die Prozesstechnik • Digital mit Memosens 2.0 Technologie •...
  • Seite 20 Liquiline Mobile CML18 pH-Redox-Kombisensoren Memosens CPS16E • pH-/Redox-Sensor für Standardanwendungen in Prozess- und Umwelttechnik • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps16e Technische Information TI01600C Memosens CPS76E • pH-/Redox-Sensor für Prozesstechnik • Digital mit Memosens 2.0 Technologie •...
  • Seite 21 Liquiline Mobile CML18 Sauerstoffsensoren Memosens COS22E • Hygienischer amperometrischer Sauerstoffsensor mit maximaler Messstabilität über mehrere Ste- rilisationszyklen • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cos22e Technische Information TI01619C Memosens COS51E • Amperometrischer Sauerstoffsensor für Wasser, Abwasser und Utilities •...
  • Seite 22 Liquiline Mobile CML18 A0051068 Beispiele für Befestigungsmöglichkeiten Laschen zum Befestigen mit Klettband, z. B. zum Tragen am Handgelenk oder an Gürtel, oder Befes- tigung an Geländer A0051069 Feldkoffer Bestellcode: 71631792 bietet Platz für • CML18 mit Schutzhülle • 4 Memosens-Sensoren •...
  • Seite 23 Liquiline Mobile CML18 A0055606 CML18 Kit 5 pH Bestellcode: 71631651 enthält • Feldkoffer • Liquiline Mobile CML18 mit Schutzhülle • pH-Sensor CPL51E • Messkabel CYK12 M12 zu Memosens • Daten- und Ladekabel M12 zu USB A0055946 Endress+Hauser...
