ChemoClean CYR 10 / CYR 20

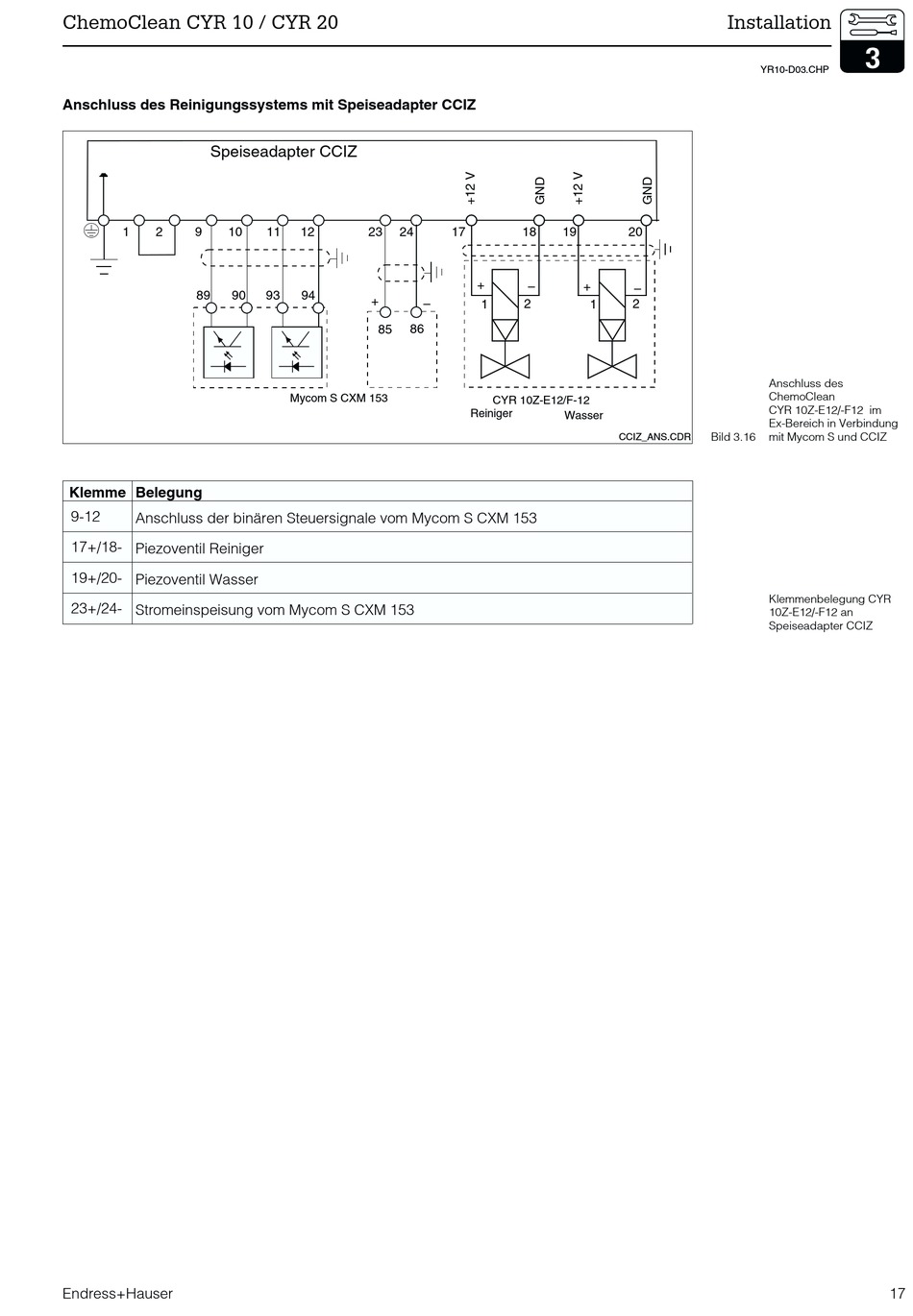

Anschluss des Reinigungssystems mit Speiseadapter CCIZ
Speiseadapter CCIZ
*
1
2
9
10
89
90
Klemme Belegung
9-12
Anschluss der binären Steuersignale vom Mycom S CXM 153
17+/18- Piezoventil Reiniger
19+/20- Piezoventil Wasser
23+/24- Stromeinspeisung vom Mycom S CXM 153
Endress+Hauser
11
12
23
24
93
94
+
–
86
85
Mycom S CXM 153
17
18
19
+
–
+
2
1
1
CYR 10Z-E12/F-12
Reiniger
Wasser
CCIZ_ANS.CDR
Installation
YR10-D03.CHP
20
–
2
Anschluss des
ChemoClean
CYR 10Z-E12/-F12 im
Ex-Bereich in Verbindung
Bild 3.16
mit Mycom S und CCIZ
Klemmenbelegung CYR
10Z-E12/-F12 an
Speiseadapter CCIZ
17
