Pistolenspülkasten verbinden
ANMERKUNG: Verwenden Sie ein 4 mm (5/32 Zoll)
OD-Rohr, um die Luftanschlüsse des
Pistolenspülkasten mit den Luftanschlüssen
des Schnittstellenmoduls wie folgt zu verbinden.
Siehe F . 12.
IG
1. Von Anschluss P zur Luftzufuhr.
2. Von Anschluss A zum Lufteinlass des
Druckschalters.
3. Von Anschluss C zum Ausgang am Magnetschalter
des Pistolenspülkastens
4. Von Anschluss S zum Eingang am
Zerstäuberluft-Absperrventil. Konsultieren Sie die
Betriebsanleitung des Pistolenspülkastens für
Einzelheiten zum Absperrventil.
5. Von AFS zum IN-Anschluss am
Zerstäuberluft-Absperrventil. Konsultieren Sie die
Betriebsanleitung des Pistolenspülkastens für
Einzelheiten zum Absperrventil.

Luftzufuhr mit Modul verbinden

Verbinden Sie ein 6 mm (1/4 Zoll) OD-Rohr zwischen
einer sauberen, trockenen Luftzufuhr (auf 10 Microns
gefiltert) und dem Luftzufuhranschlusses des Moduls
(13). Siehe Teileübersicht auf Seite 11.
PISTOLENSPÜLKASTEN

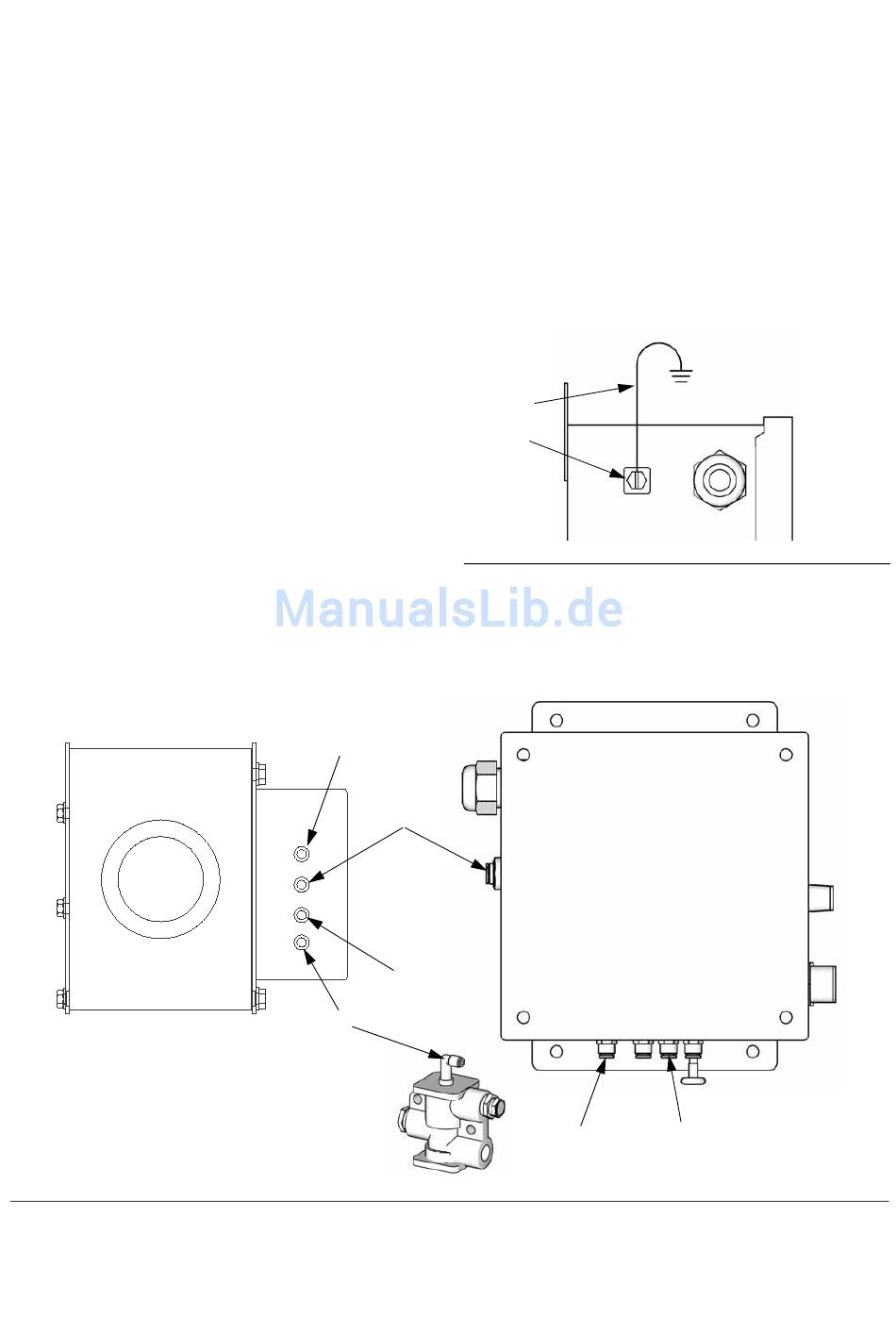

F . 12: Pistolenspülkasten zu Luftzufuhrverbindungen am Schnittstellenmodul
IG
3A2086A
P
P
A
C
S
S
ZERSTÄUBERLUFT-
ABSPERRVENTIL

Abdeckung ersetzen

Die Abdeckung wieder anbringen und mit den vier
Fingerschrauben befestigen.

Abdeckung erden

Schließen Sie einen Erdungsdraht (Y) von der
Erdungsschraube (6) der Abdeckung an einer guten
Erde an. Siehe F
Y
6
F . 11. Abdeckung erden
IG
A
SCHNITTSTELLENMODULE
C
IN
TI13110b
. 11.
IG
C P
Installation
TI14277a
AFS
TI14278a
9
