Magnetschalter installieren

ANMERKUNG: Das GFB-Schnittstellenmodul enthält
keinen Magnetschalter (SO). Der Magnetschalter wird
mit dem Pistolenspülkasten-Einbausatz geliefert.
Den Magnetschalter in das Schnittstellenmodul wie
folgt einbauen.
1. Jeder Pistolenspülkasten-Einbausatz enthält einen
Magnetschalter (PS). Die GFB-Schnittstelle kann 1
oder 2 Magnetschalter fassen. Installieren Sie
den/die Magnetschalter auf dem Verteiler am
unteren Ende der hinteren Abdeckung. Siehe F
ANMERKUNG: Siehe Teileübersicht auf Seite 11.
Wenn Sie zwei Pistolenspülkästen verwenden,
entfernen Sie vor der Installation des SO Nr. 2
die zwei selbstdichtenden Schrauben (4) vom
Magnetschalterverteiler (8). Entfernen Sie ebenfalls
den Stopfen (5) vom Verbindungsstück (15).
1
Der Magnetschalter ist Teil des
Pistolenspülkasten-Einbausatzes, aber nicht Bestandteil des
GFB-Schnittstellen-Einbausatzes.
SO#1
1
SO#2
1
F

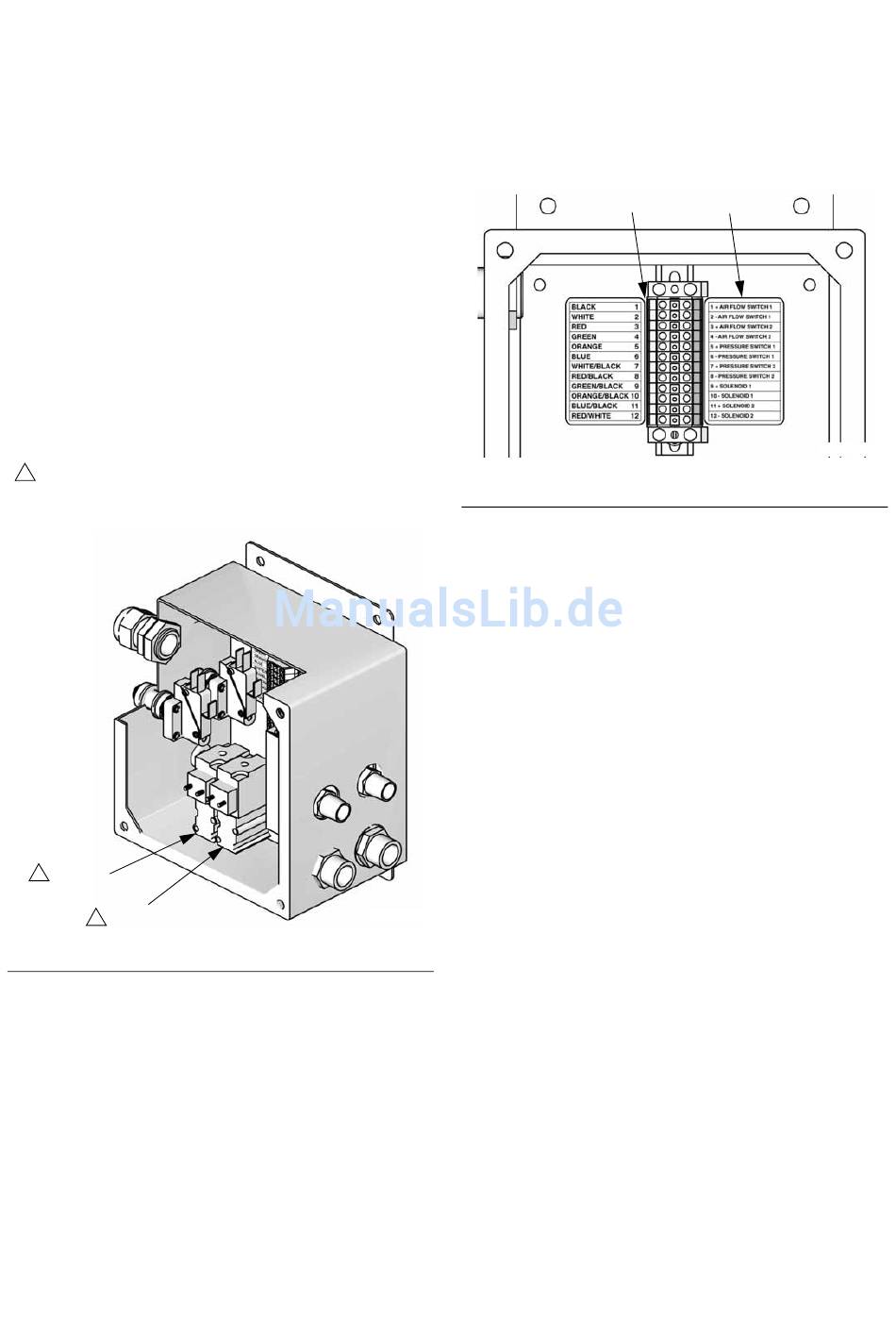

. 7. Magnetschalter installieren (2 Möglichkeiten)
IG
3A2086A
2. Verbinden Sie die Drähte von SO Nr. 1 an der
rechten Seite der Klemmleiste (12), wie auf
dem Etikett (21) angegeben; rot (+12V) an
Stift 9, schwarz (COM) an Stift 10. Siehe F
und Tabelle 1.
. 7.
IG
F
. 8. Magnetschalter mit der Klemmleiste
IG
verbinden
3. Wenn Sie einen zweiten Pistolenspülkasten
verwenden, verbinden Sie die Drähte von SO Nr. 2
an der rechten Seite der Klemmleiste (12), wie
auf dem Etikett (21) angegeben; rot (+12V) an
Stift 11, schwarz (COM) an Stift 12. Siehe F
und Tabelle 1.
TI14282a
12
21
Installation
. 8
IG
TI14279a
. 8
IG
7
