Installation

Kabel installieren

1. Die Fingerschrauben lockern und die Frontklappe
von der Abdeckung entfernen.
2. Das Kabel (23) ist an beiden Enden unisoliert.
Das kürzeste Ende (102 mm [4 Zoll]) durch die
Kabeleinführung in die Abdeckung einziehen (7).
Siehe F . 2.
IG
Stift Nr.
1
2
3
4
5
6
7
8
9
10
11
12
4
Tabelle 1: Endanschlüsse am Stecker
Kabelfarben
Schwarz
Weiß
Rot
Grün
Orange
Blau
Weiß/Schwarz
Rot/Blau
Grün/Schwarz
Orange/Schwarz
Blau/Schwarz
Rot/Weiß
3. Die Kabeldrähte auf der linken Seite der
Klemmleiste (12) anbringen, wie auf dem
Etikett (20) aufgezeigt. Siehe F
7

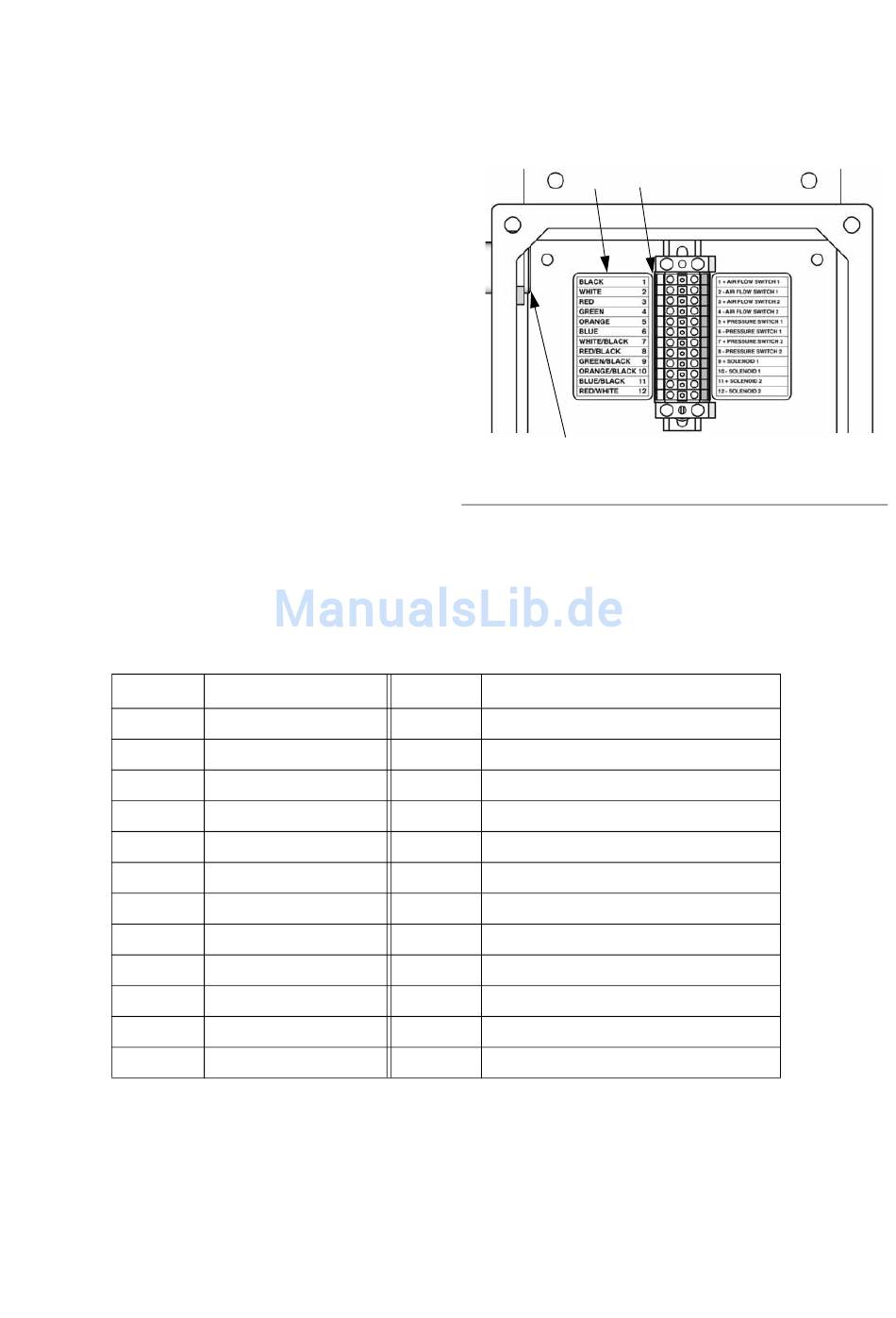

F . 2. Kabel mit der Klemmleiste verbinden
IG
4. Das andere Ende des Kabels (127 mm [5 Zoll])
mit den Stiften 1-4 und 7-10 des 10-Positionen-
Steckers (24) und den Stiften 1-4 des 6-Positionen-
Steckers verbinden, wie unter Einzelheiten
Kabelbaum (23) auf Seite 11 aufgezeigt.
Stift Nr. Schalterkabel
1 Luftstromschalter 1 +
2 Luftstromschalter 1 -
3 Luftstromschalter 2 +
4 Luftstromschalter 2 -
5 Druckschalter 1 +
6 Druckschalter 1 -
7 Druckschalter 2 +
8 Druckschalter 2 -
9 Magnetschalter 1 + (12V), Rot
10 Magnetschalter 1 - (COM), Schwarz
11 Magnetschalter 2 + (12V), Rot
12 Magnetschalter 2 - (COM), Schwarz
. 2 und Tabelle 1.
IG
20 12
TI14279a
