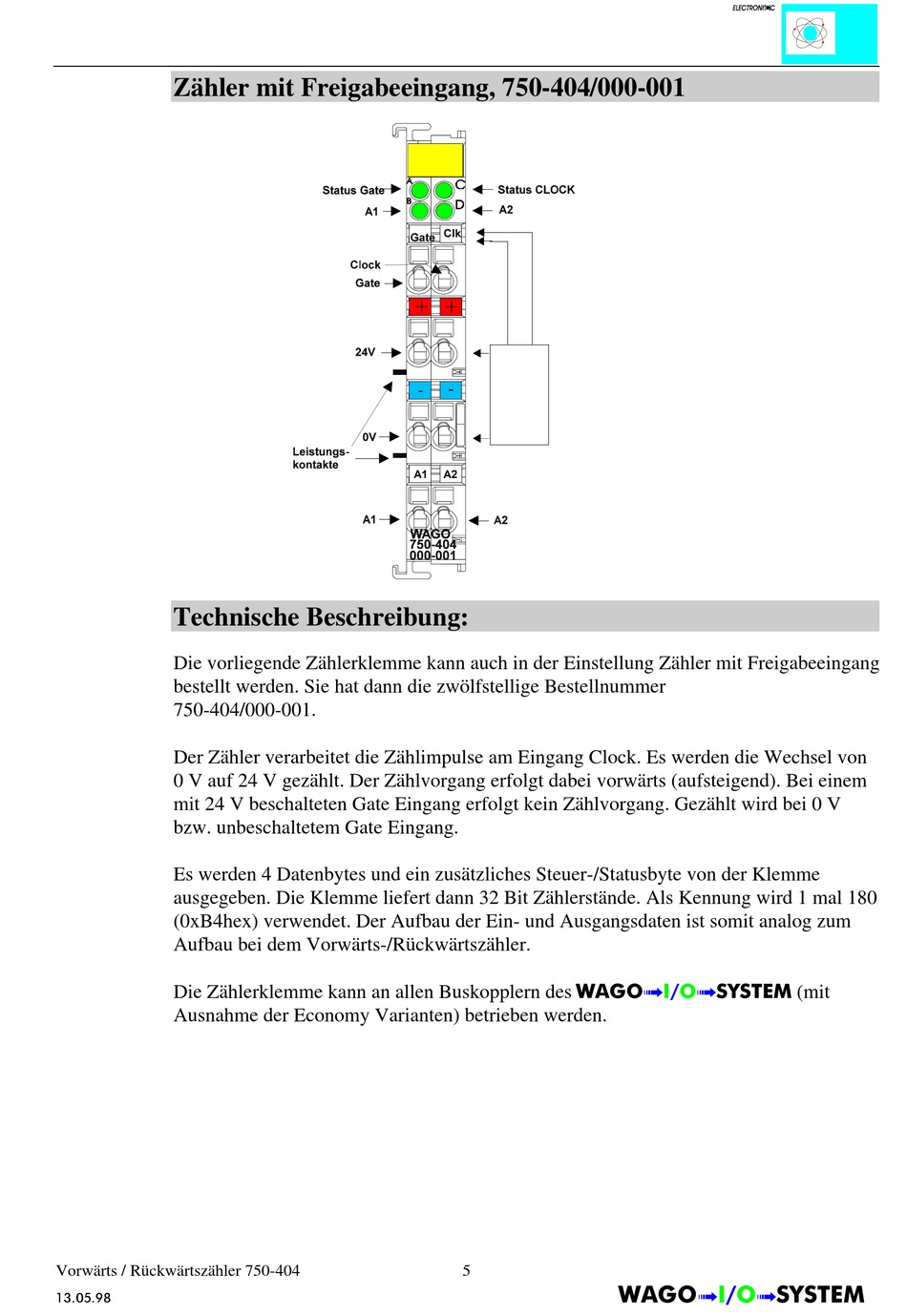

Zähler mit Freigabeeingang, 750-404/000-001
Technische Beschreibung:
Die vorliegende Zählerklemme kann auch in der Einstellung Zähler mit Freigabeeingang
bestellt werden. Sie hat dann die zwölfstellige Bestellnummer
750-404/000-001.
Der Zähler verarbeitet die Zählimpulse am Eingang Clock. Es werden die Wechsel von
0 V auf 24 V gezählt. Der Zählvorgang erfolgt dabei vorwärts (aufsteigend). Bei einem
mit 24 V beschalteten Gate Eingang erfolgt kein Zählvorgang. Gezählt wird bei 0 V
bzw. unbeschaltetem Gate Eingang.
Es werden 4 Datenbytes und ein zusätzliches Steuer-/Statusbyte von der Klemme
ausgegeben. Die Klemme liefert dann 32 Bit Zählerstände. Als Kennung wird 1 mal 180
(0xB4hex) verwendet. Der Aufbau der Ein- und Ausgangsdaten ist somit analog zum
Aufbau bei dem Vorwärts-/Rückwärtszähler.
Die Zählerklemme kann an allen Buskopplern des :$*2Ç,2Ç6<67(0 (mit
Ausnahme der Economy Varianten) betrieben werden.
