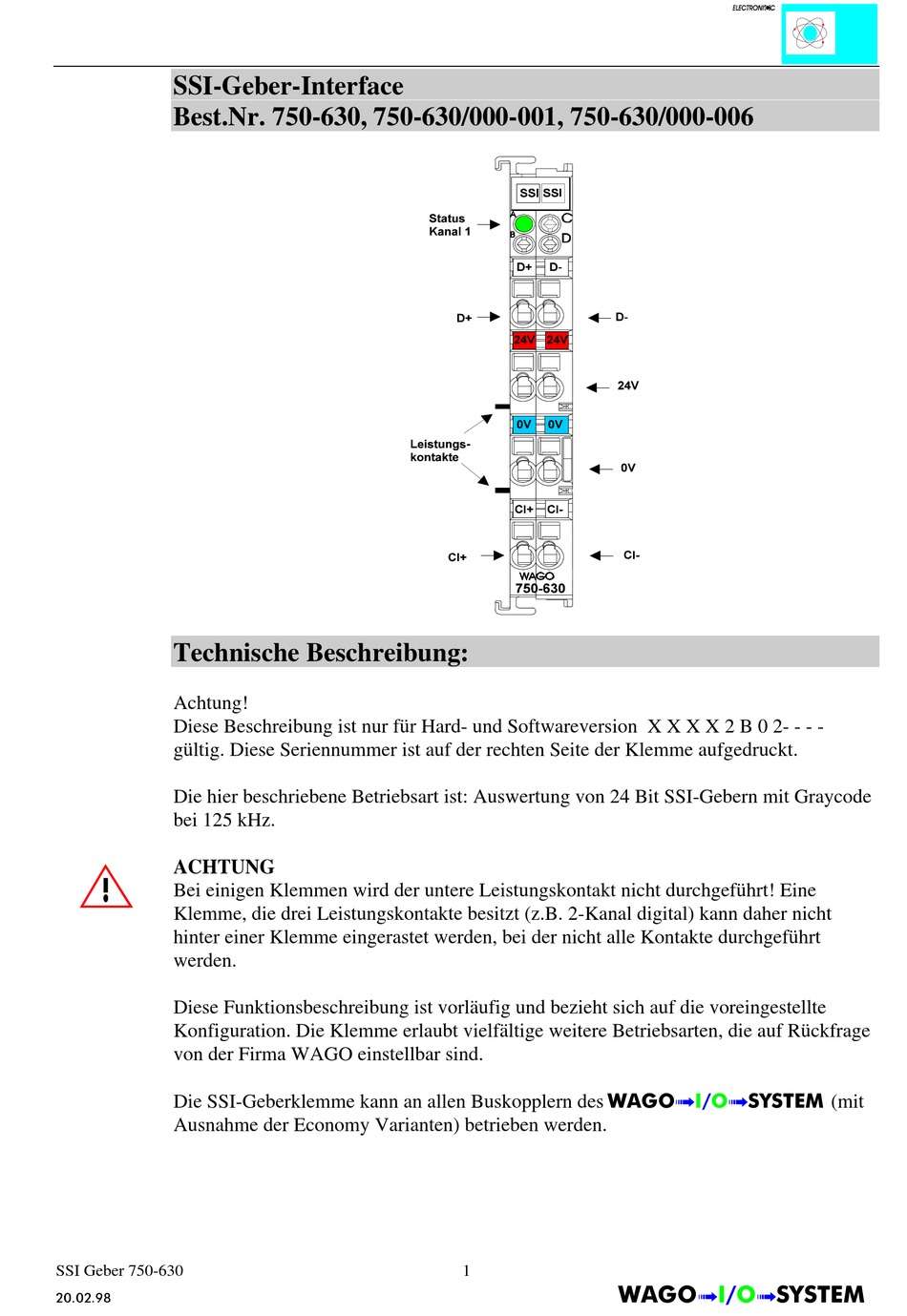

SSI-Geber-Interface
Best.Nr. 750-630, 750-630/000-001, 750-630/000-006
Technische Beschreibung:
Achtung!
Diese Beschreibung ist nur für Hard- und Softwareversion X X X X 2 B 0 2- - - -
gültig. Diese Seriennummer ist auf der rechten Seite der Klemme aufgedruckt.
Die hier beschriebene Betriebsart ist: Auswertung von 24 Bit SSI-Gebern mit Graycode
bei 125 kHz.
ACHTUNG
Bei einigen Klemmen wird der untere Leistungskontakt nicht durchgeführt! Eine
Klemme, die drei Leistungskontakte besitzt (z.B. 2-Kanal digital) kann daher nicht
hinter einer Klemme eingerastet werden, bei der nicht alle Kontakte durchgeführt
werden.
Diese Funktionsbeschreibung ist vorläufig und bezieht sich auf die voreingestellte
Konfiguration. Die Klemme erlaubt vielfältige weitere Betriebsarten, die auf Rückfrage
von der Firma WAGO einstellbar sind.
Die SSI-Geberklemme kann an allen Buskopplern des :$*2Ç,2Ç6<67(0 (mit
Ausnahme der Economy Varianten) betrieben werden.
SSI Geber 750-630

1
