5.5.4 Beispiel für eine VLAN-Konfiguration
Das folgende Beispiel vermittelt einen schnellen Einstieg in die Konfiguration
eines VLANs, wie es in der Praxis häufig zu finden ist.
Schritt für Schritt erfolgt die Konfiguration.
Endgeräte
VLAN gelb
ID = 2
Endgeräte

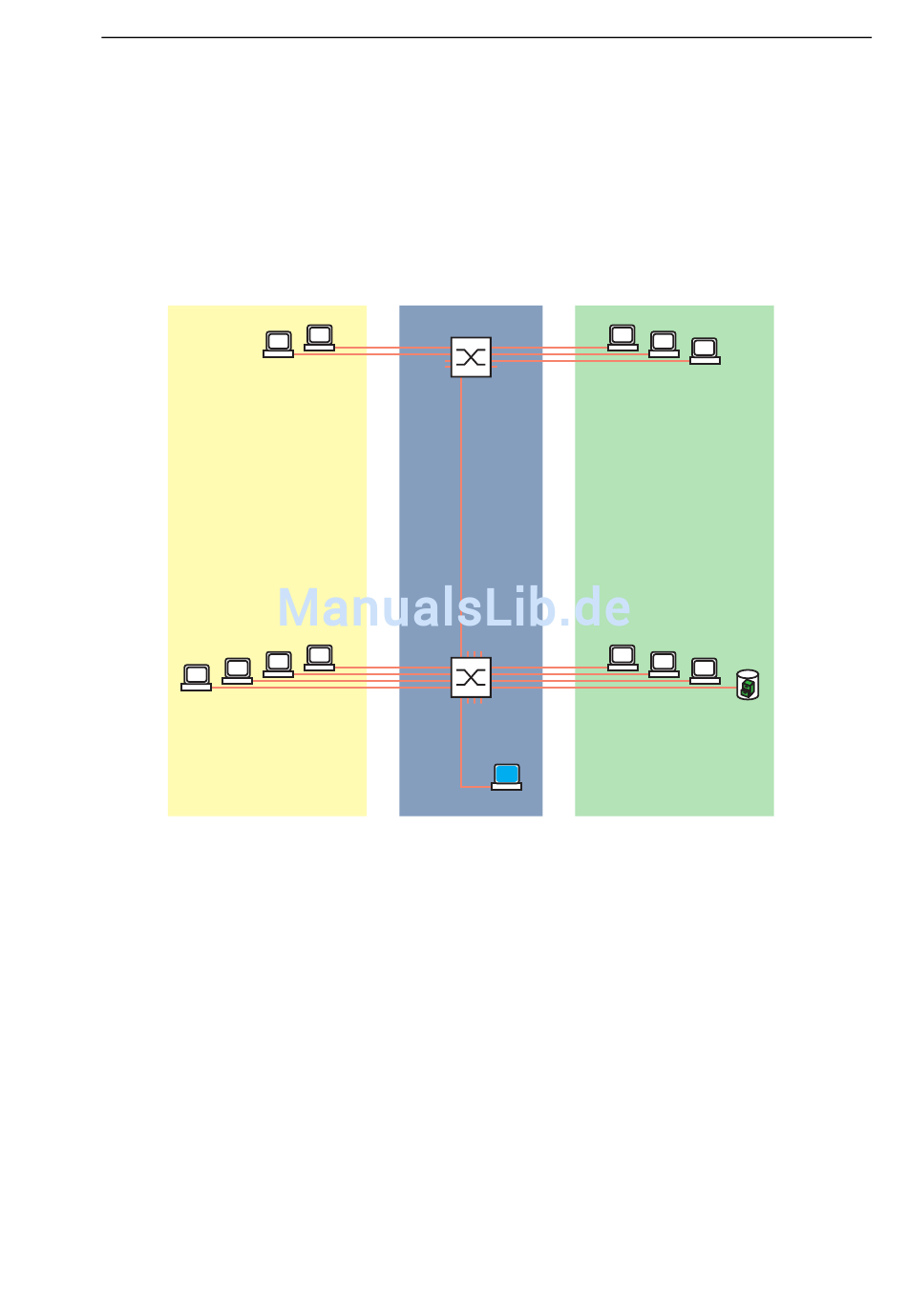

Abb. 36: Beispiel für ein VLAN
