Netzlaststeuerung

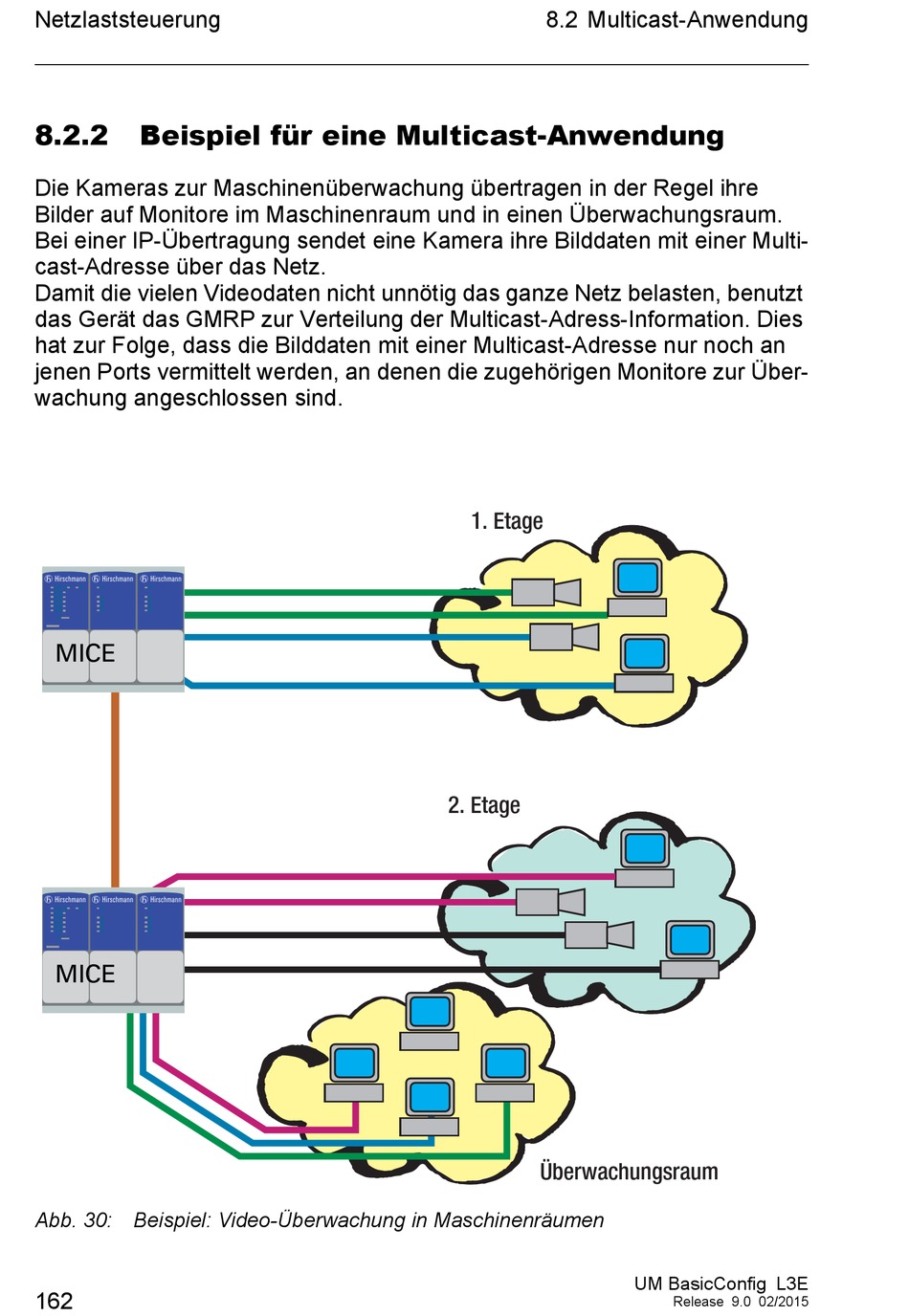

8.2.2 Beispiel für eine Multicast-Anwendung
Die Kameras zur Maschinenüberwachung übertragen in der Regel ihre
Bilder auf Monitore im Maschinenraum und in einen Überwachungsraum.
Bei einer IP-Übertragung sendet eine Kamera ihre Bilddaten mit einer Multi-
cast-Adresse über das Netz.
Damit die vielen Videodaten nicht unnötig das ganze Netz belasten, benutzt
das Gerät das GMRP zur Verteilung der Multicast-Adress-Information. Dies
hat zur Folge, dass die Bilddaten mit einer Multicast-Adresse nur noch an
jenen Ports vermittelt werden, an denen die zugehörigen Monitore zur Über-
wachung angeschlossen sind.
h H h H h H
MICE
h H h H h H
MICE
Abb. 30: Beispiel: Video-Überwachung in Maschinenräumen
162
8.2 Multicast-Anwendung
1. Etage
2. Etage
Überwachungsraum
UM BasicConfig L3E
Release 9.0 02/2015
